6 - Câblage

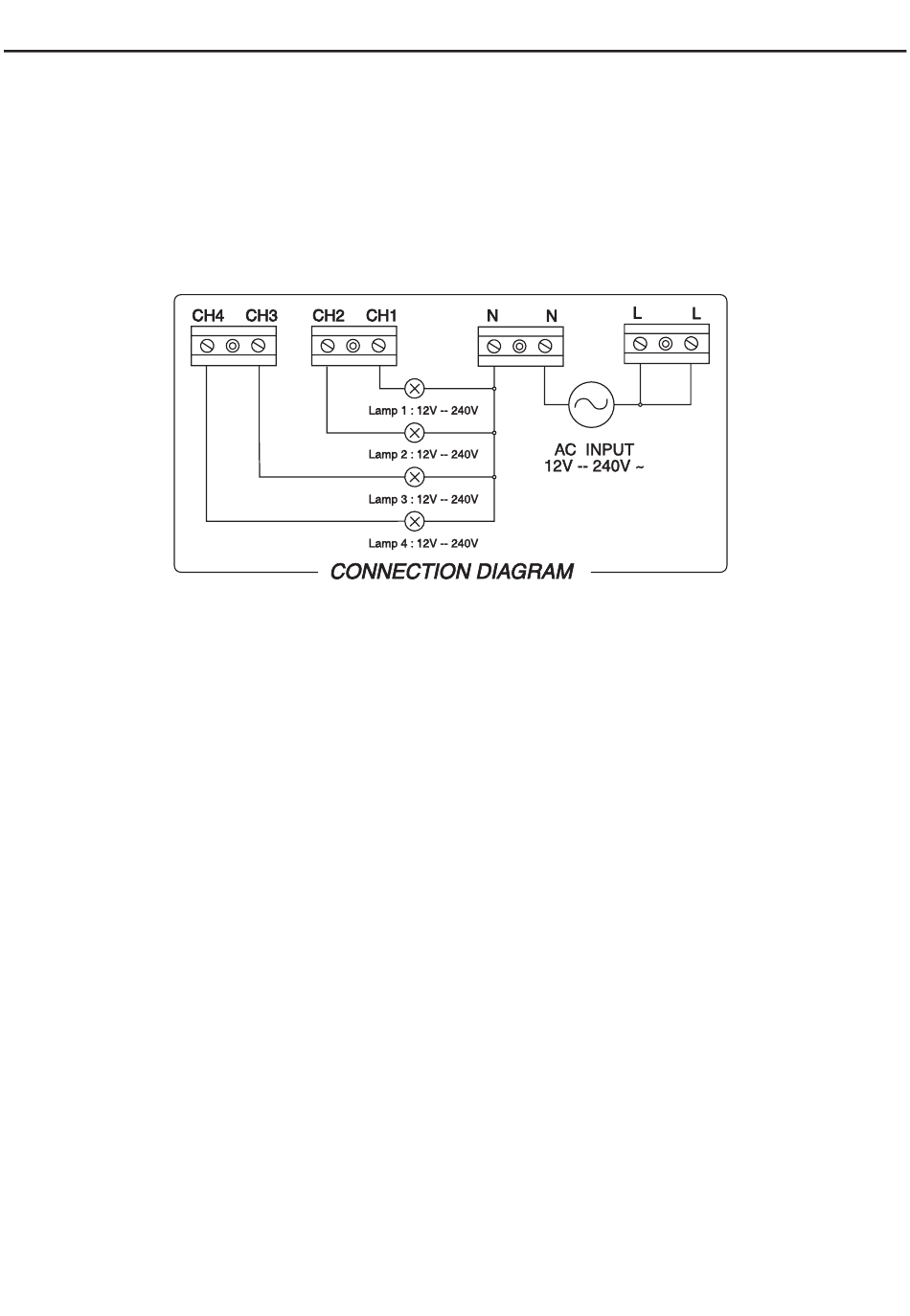

La fi gure ci-dessus vous indique le principe de câblage du CHASER 4
Pour un câblage plus aisé, il est vivement conseillé de retirer complètement le capot supérieur, après avoir déconnecté
le CHASER 4 du secteur.
La source de courant se fait par l'intermédiaire des borniers marqués L et N. Vous pouvez, en fonction de la tension
admissible par les charges, alimenter le chenillard entre 12 et 240 V.
Le cordon secteur solidaire du CHASER 4 ne sert qu'à l'alimentation du système électronique et ne peut en aucun cas
alimenter les charges.
7 - Caractéristiques techniques
ALIMENTATION DU CHENILLARD
ALIMENTATION EXTERNE (étage de puissance)
PUISSANCE DE SORTIE
FUSIBLE INTERNE
FUSIBLES DE CANAUX
POIDS
DIMENSIONS
Chaser 4 - Chenillard 4 X 5A - 16A Max 19"
AC 240V 50Hz.
AC 12~240V, 16 A.
0.05~5A par canal, 16A au total maxi.
F0.5A 250V ; 5 x 20 mm.
F6,3A 250V ; 5 x 20mm.
1,8 Kg.
19" X 1 U X 140
