R82 Stingray Notice De Montage page 3

Monteringsveiledning
Ettermontering av kit til sentralbrems
Bør kun utføres av trenet tekniker.

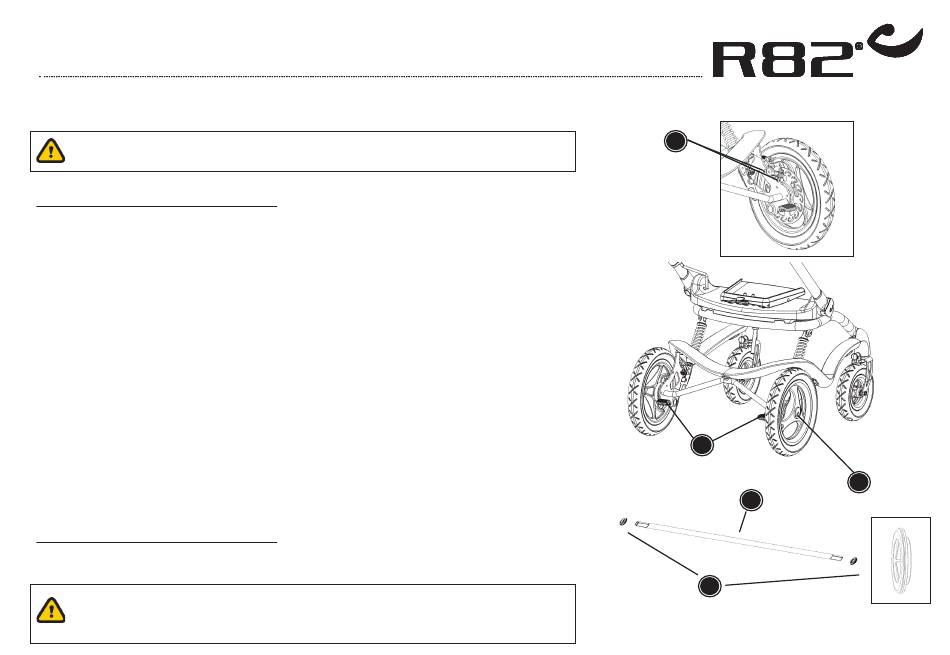

Montering på Stingray med skivebremser:
1. Fjern beskyttelsesdekselet (A) på begge bakhjul.
2. Fjern de to skruene (B) på hver side med en 5mm unbraconøkkel, og løft av bremsekabelen.
3. Fjern 12mm mutteren (A) på begge bakhjul og ta av hjulene.
4. Plasser understellet med bunnen i været.
5. Fjern de to skruene som holder bremsen i hver side (C). Holde de to bremsene atskilt. Ta
bremsepedalen med fjær ut av "huset" og fjern bunnlokket (skal ikke brukes lenger).
6. Ta kittet og sett ringene (D) på hver side av forbindelsesstangen (E). Rundingen på ringene
(D) skal vende inn mot midten.
7. Samle det ene "huset" og bremsepedalen, og skru det løst fast på understellet. Sett fjærene
fra bremsehusene på hver side av forbindelsesstangen og plasser den ene enden i det
bremsehuset som sitter på understellet. Sett det andre bremsehuset og pedalen på den
andre siden av forbindelsesstangen, og skyv denne siden på plass på understellet. De to
bremsehusene (C) skrus fast igjen, med to skruer på hver side.
8. Hjulene settet tilbake på understellet, bremsekabelen (B) monteres igjen, og beskyttelses-
dekselet settes på.
Montering på Stingray uten skivebremser:
1. Hjulene tas av med quick release, punktene 4 – 7 følges, og hjulene settes på igjen.
Montering og justering av tilbehør skal utføres iht ovenfor nevnte beskrivelse. Sjekk før
hver bruk at tilbehøret er korrekt montert/justert.
