Systemübersicht: Ansicht von vorne

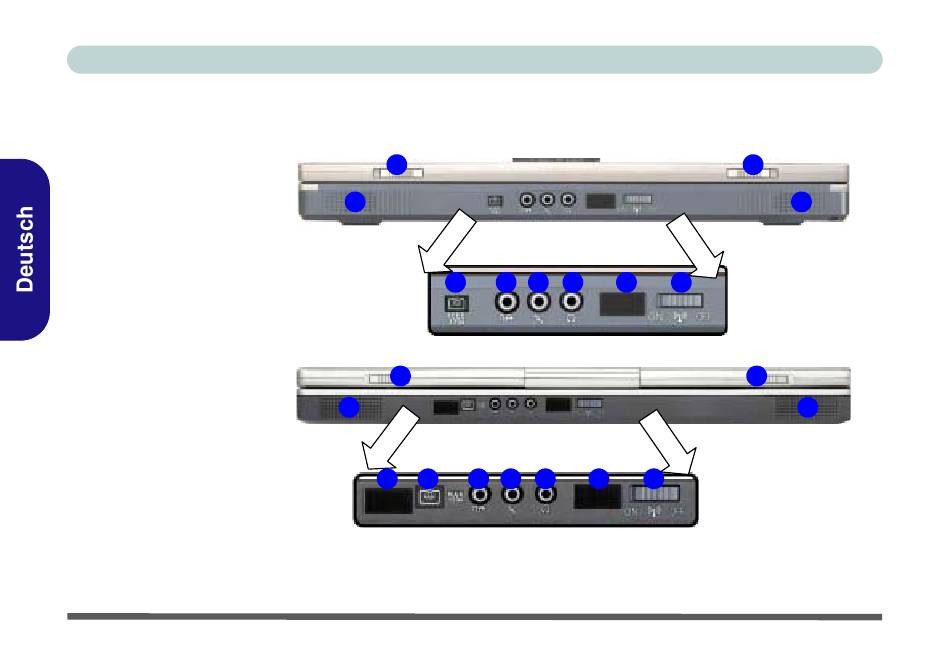

Abb. 4
Ansicht von vorne
1. LCD-Riegel
2. Mini-IEEE 1394-
Anschluss
3. S/PDIF-Ausgangsbuchse
4. Mikrofon-Eingangs-
buchse
5. Kopfhörer-Ausgangs-
buchse
6. Infrarot-Sender/Empfän-
ger
7. Ein/Aus-Schalter des
Wireless-Moduls
8. Lautsprecher
9. nur Modell B -
CIR-Transceiver (Infra-
rot) (arbeitet mit dem
optionalen TV-Tuner)
48 - Systemübersicht: Ansicht von vorne
1
8
Modell A
2 3
1
8
Modell B
9 2 3 4
4 5 6 7
5 6 7
1
8
1
8
