RÉGLAGES
 Serrer les vis alternance. Vérifier de nouveau l'alignement.
 Répéter la procédure selon le besoin jusqu'à ce que le guide
longitudinal soit correctement aligné.
 Replacer la garde de lame, le couteau diviseur et griffes
antirebond.
Pour vérifier l'alignement du guide inférieur :
 Débrancher la scie.
 Vérifier que la lame est parallèle avec la rainure du guide
d'onglet, conformément à ce qui est décrit à la section
Réglage de la lame parallèlement à la rainure du guide
d'onglet (suppression du talon) dans la section Utilisation.
 Vérifier que le guide longitudinal est parallèle à la lame de
scie comme il est décrit plus tôt dans cette section.
 Retrait le guide longitudinal.
 Retourner le guide longitudinal sur son côté.
 Placer le guide sur une surface plate avec l'avant du guide
dépassant le bord.
 Placer un équerre combinée contre le guide longitudinal et
le guide inférieur comme il est illustré.
 Mesurer la distance depuis le côté du guide longitudinal
jusqu'au bord extérieur du guide inférieur.
 Bouger l'équerre combinée et mesurer la distance à
l'extrémité opposée du guide inférieur.
NOTE : Si les distances sont identiques, basculer le guide
inférieur vers l'autre côté du guide longitudinal, retourner le
guide longitudinal, , puis vérifier de nouveau l'alignement.
Si les distances mesurées sont différentes :
 Desserrer, mais ne pas enlever les vis Phillips situées à
l'avant et l'arrière du guide inférieur.
NOTE : Après avoir desserré les vis, la position du guide
inférieur peut être ajustée à la main.
 Serrer les vis Phillips.
 Vérifier de nouveau l'alignement.
 Répéter les étapes au besoin, jusqu'à ce que le guide inférieur
soit correctement aligné.
 Replacer la garde de lame, le couteau diviseur et griffes
antirebond.
 Effectuer deux ou trois coupes d'essai sur des chutes de
bois. Si les coupes ne sont pas précises, reprendre les étapes
précédentes.
VÉRIFICATION DE L'ÉTANCHÉITÉ DU LEVIER
DE VERROUILLAGE DU GUIDE LONGITUDINAL
Voir la figure 67.
Le levier de verrouillage du guide longitudinal doit maintenir ce
dernier fermement appuyé contre les rails avant et arrière. Le
levier doit pouvoir être abaissé et verrouillé sans effort. Pour
assurer un réglage correct du verrouillage de guide :
 Verrouiller le guide longitudinal à sa place.
 Essayer déplaçant le guide longitudinal du côté-à-le côté. Si
le guide bouge, serrer l'écrou de blocage à un quart de tour
à la fois et revérifier tout mouvement après chaque réglage.
DEVANT
DU GUIDE
LONGITUDINAL
LONGITUDINAL
GUIDE
INFÉRIEUR
ÉCROU DE
VERROUILLAGE
 Une fois le guide longitudinal en position verrouillée, vérifier
de nouveau son parallélisme avec la lame et le régler selon
le besoin.
NOTE: S'il est difficile ou trop facile de verrouiller et déverrouiller
le levier de blocage, ajuster l'écrou de blocage jusqu'à ce que
le levier est bien serré et répéter les étapes ci-dessus.
46 − Français
ÉQUERRE
COMBINÉE
GUIDE
INFÉRIEUR
GUIDE
VIS

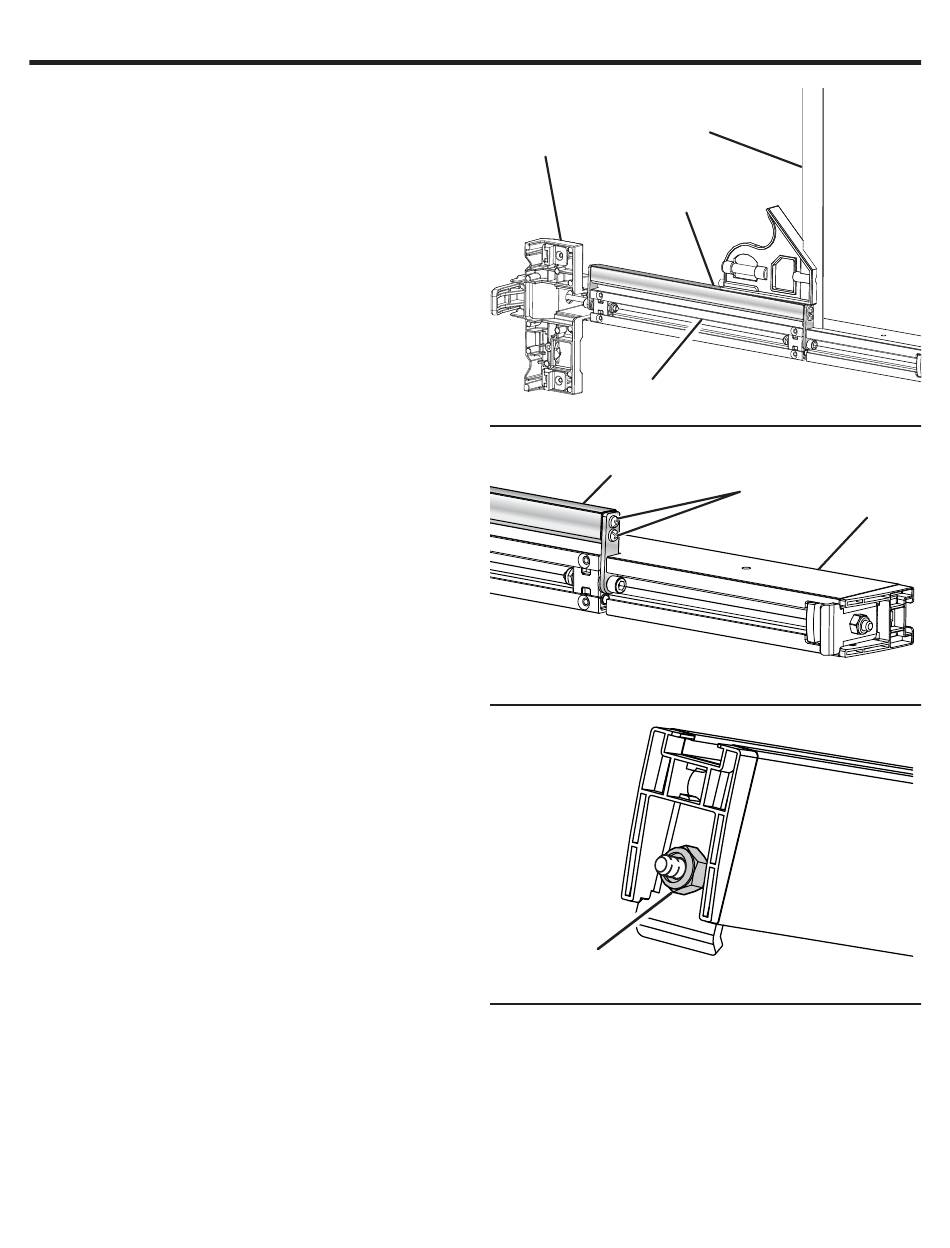

Fig. 65
GUIDE
LONGITUDINAL
Fig. 66
Fig. 67
