7 Installation de la tuyauterie
▪ Diamètre de tuyauterie. Sélectionnez un diamètre de tuyauterie
adapté au débit requis et à la pression statique externe disponible
de la pompe. Reportez-vous à la section
techniques" [ 4 107] pour les courbes de pression statique externe
de l'unité intérieure.
▪ Débit de liquide. En fonction du type de l'opération, le débit
minimal requis peut être différent. Reportez-vous à la section
"7.1.3 Vérification du volume d'eau et du débit du circuit de
chauffage et du circuit de saumure"
d'informations.
▪ Composants non fournis – Liquide. Utilisez uniquement des
matériaux compatibles avec le liquide utilisé dans le circuit et avec
les matériaux utilisés dans l'unité intérieure.
▪ Composants non fournis – Pression et température du
liquide. Veillez à ce que tous les composants de la tuyauterie
fournie sur place puissent résister à la pression et à la
température de liquide.
▪ Pression du liquide – Circuit de chauffage et de saumure. La
pression maximale de liquide des circuits de chauffage et de
saumure est de 3 bar.
▪ Pression du liquide – Ballon d'eau chaude sanitaire. La
pression maximale de liquide du ballon d'eau chaude sanitaire est
de 10 bar. Prenez des dispositions adaptées au niveau du circuit
d'eau pour veiller à ce que la pression maximale ne soit PAS
dépassée.
▪ Température du liquide. La tuyauterie installée et les
accessoires de tuyauterie (vannes, raccords, etc.) DOIVENT
résister aux températures suivantes:

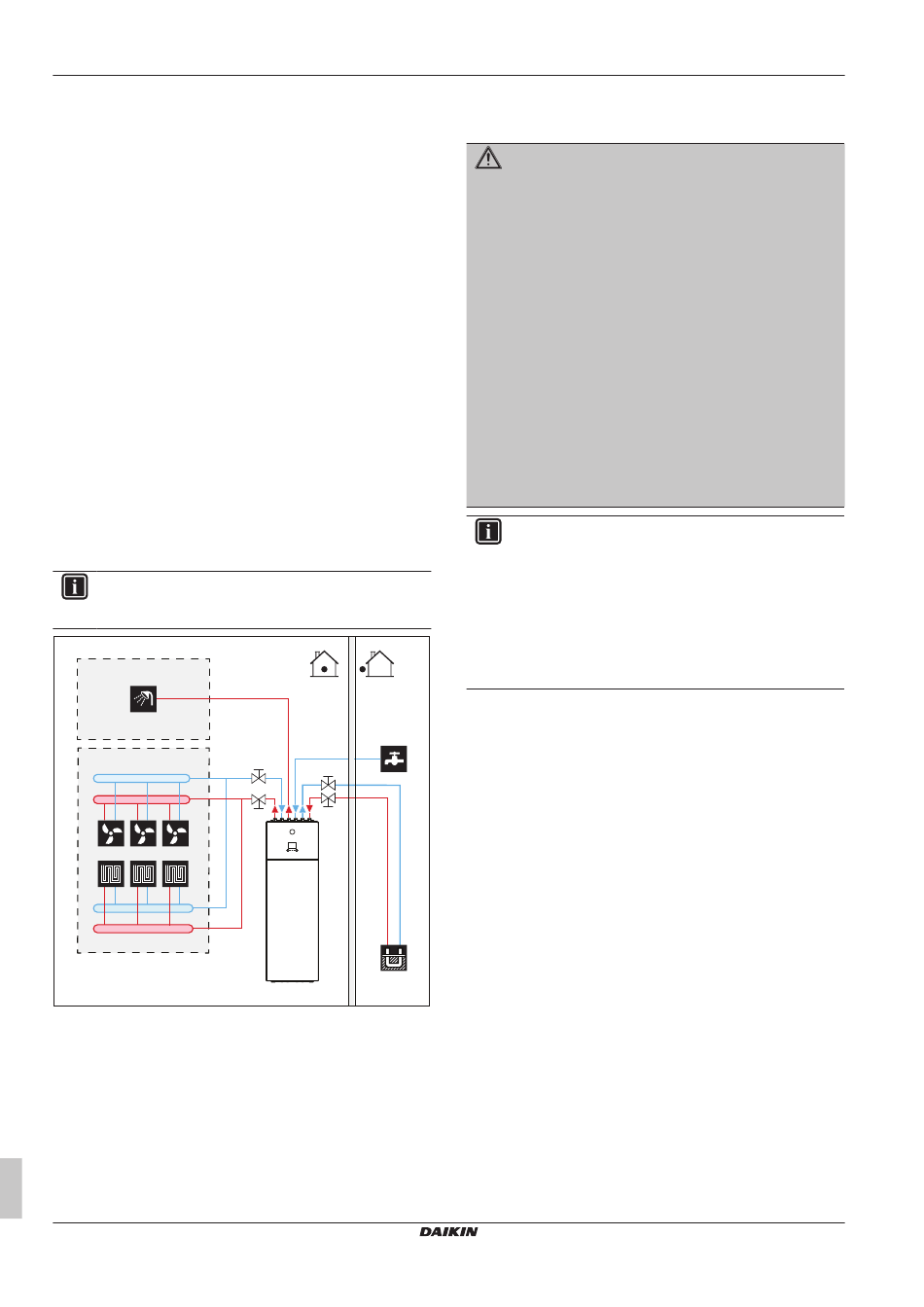

INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
65°C
70°C
▪ Drainage – Points bas. Prévoyez des robinets de vidange à tous
les points bas du système pour permettre la vidange complète du
circuit.
▪ Drainage – Soupape de décharge de pression. Raccordez
correctement le flexible d'évacuation au drain pour éviter que de
l'eau ne s'égoutte de l'unité. Reportez-vous à la section
"6.3.4 Raccordement du flexible d'évacuation au
▪ Pièces recouvertes de zinc. N'utilisez JAMAIS de pièces
recouvertes de zinc dans le circuit de liquide. Le circuit interne de
l'unité utilise une tuyauterie en cuivre, cela risque donc d'entraîner
Guide de référence installateur
30
une corrosion excessive. L'utilisation de pièces recouvertes de
zinc dans le circuit de saumure peut entraîner la précipitation de
"16 Données certains composés de l'inhibiteur de corrosion des liquides antigel.
[ 4 31] pour plus
▪ Tuyauterie métallique sans laiton. Si vous utilisez une
tuyauterie métallique sans laiton, isolez correctement les parties
en laiton et les parties sans laiton de manière à ce qu'elles
n'entrent PAS en contact. Cela permet d'éviter la corrosion
galvanique.
▪ Vanne – Délai de changement. Lors de l'utilisation d'une vanne
2 voies dans le circuit de chauffage, le délai de changement
maximal de la vanne DOIT être de 60 secondes.
▪ Ballon d'eau chaude sanitaire – Capacité. Pour éviter la
stagnation de l'eau, il est important que la capacité de stockage
du ballon d'eau chaude sanitaire corresponde à la consommation
quotidienne d'eau chaude sanitaire.
▪ Ballon d'eau chaude sanitaire – Après l'installation. Le ballon
d'eau chaude sanitaire doit être rincé à l'eau claire juste après
installation. Cette procédure doit être répétée au moins une fois
par jour pendant les 5 jours qui suivent l'installation.
▪ Ballon d'eau chaude sanitaire – Arrêt. En cas de périodes
prolongées de non-consommation d'eau chaude, l'équipement
DOIT être rincé à l'eau claire avant utilisation.
▪ Mitigeurs thermostatiques. Conformément à la législation
applicable, il peut être nécessaire d'installer des mitigeurs
thermostatiques.
▪ Mesures d'hygiène. L'installation doit être conforme à la
législation applicable et peut nécessiter des mesures d'hygiène
supplémentaires.
drain" [ 4 29].
▪ Pompe de recirculation. Conformément à la législation
applicable, il peut être nécessaire de connecter une pompe de
recirculation entre le point d'arrivée de l'eau chaude et le raccord
de recirculation du ballon d'eau chaude sanitaire.
AVERTISSEMENT
La corrosion du système est possible en raison de la
présence de glycol. Le glycol non inhibé devient acide
sous l'effet de l'oxygène. Ce processus est accéléré par la
présence de cuivre et les hautes températures. Le glycol
non inhibé acide attaque les surfaces métalliques et forme
des cellules de corrosion
gravement endommager le système. Il est donc important:
▪ que le traitement de l'eau soit effectué correctement,
par un spécialiste qualifié,
▪ de sélectionner du glycol avec des inhibiteurs de
corrosion de manière à contrer les acides formés par
l'oxydation du glycol,
▪ de ne pas utiliser de glycol automobile en raison de la
durée de vie limitée de ses inhibiteurs de corrosion et
de la présence de silicate qui peut salir ou engorger le
système,
▪ de ne PAS utiliser de tuyaux galvanisés dans les
circuits de glycol, leur présence peut en effet entraîner
la précipitation de certains composants dans l'inhibiteur
de corrosion du glycol.
INFORMATIONS
Faites attention aux propriétés hygroscopiques des
liquides antigel: ils absorbent
l'environnement. Le fait de ne pas remettre le bouchon sur
le récipient de liquide antigel entraîne l'augmentation de la
concentration en eau. La concentration en liquide antigel
est alors plus faible que prévu. Et, en conséquence, les
composants peuvent geler malgré tout.
Vous DEVEZ prendre des mesures préventives pour
réduire l'exposition du liquide antigel à l'air.
galvanique qui peuvent
l'humidité de
