Daikin Altherma 3 GEO EGSAH06DA9W Guide De Référence Installateur page 13

▪ Pour plus d'informations sur le raccordement du câblage
électrique, reportez-vous à la section
connexions électriques pour
internes" [ 4 35].
▪ Les convecteurs de pompe à chaleur sont directement connectés
à l'unité intérieure.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/35 et X2M/30).
▪ Le mode ambiant est envoyé aux convecteurs de pompe à
chaleur par une sortie numérique de l'unité intérieure (X2M/4 et
X2M/3).
INFORMATIONS
Si vous utilisez plusieurs convecteurs de pompe à chaleur,
veillez à ce que chacun reçoive le signal infrarouge de la
commande à distance des convecteurs de pompe à
chaleur.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [2.9]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [4.4]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [2.A]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Le convecteur de pompe à chaleur propose,
hormis une capacité de chauffage, d'excellentes capacités de
rafraîchissement.
▪ Efficacité. Efficacité énergétique optimale grâce à la fonction
d'interliaison.
▪ Raffinement.
Association: chauffage au sol + convecteurs de
pompe à chaleur
▪ Le chauffage est assuré par:
▪ Le chauffage au sol
▪ Les convecteurs de pompe à chaleur
▪ Le rafraîchissement est uniquement assuré par les convecteurs
de pompe à chaleur. La vanne d'arrêt coupe le chauffage au sol.
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1A – 2019.09
"8.2 Vue d'ensemble des
les actionneurs externes
Valeur
1 (Thermostat d'ambiance
externe): Le fonctionnement de
l'unité est déterminé par le
thermostat externe.
0 (Zone unique): Principale
1 (1 contact): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
Installation
et
B
M1
a

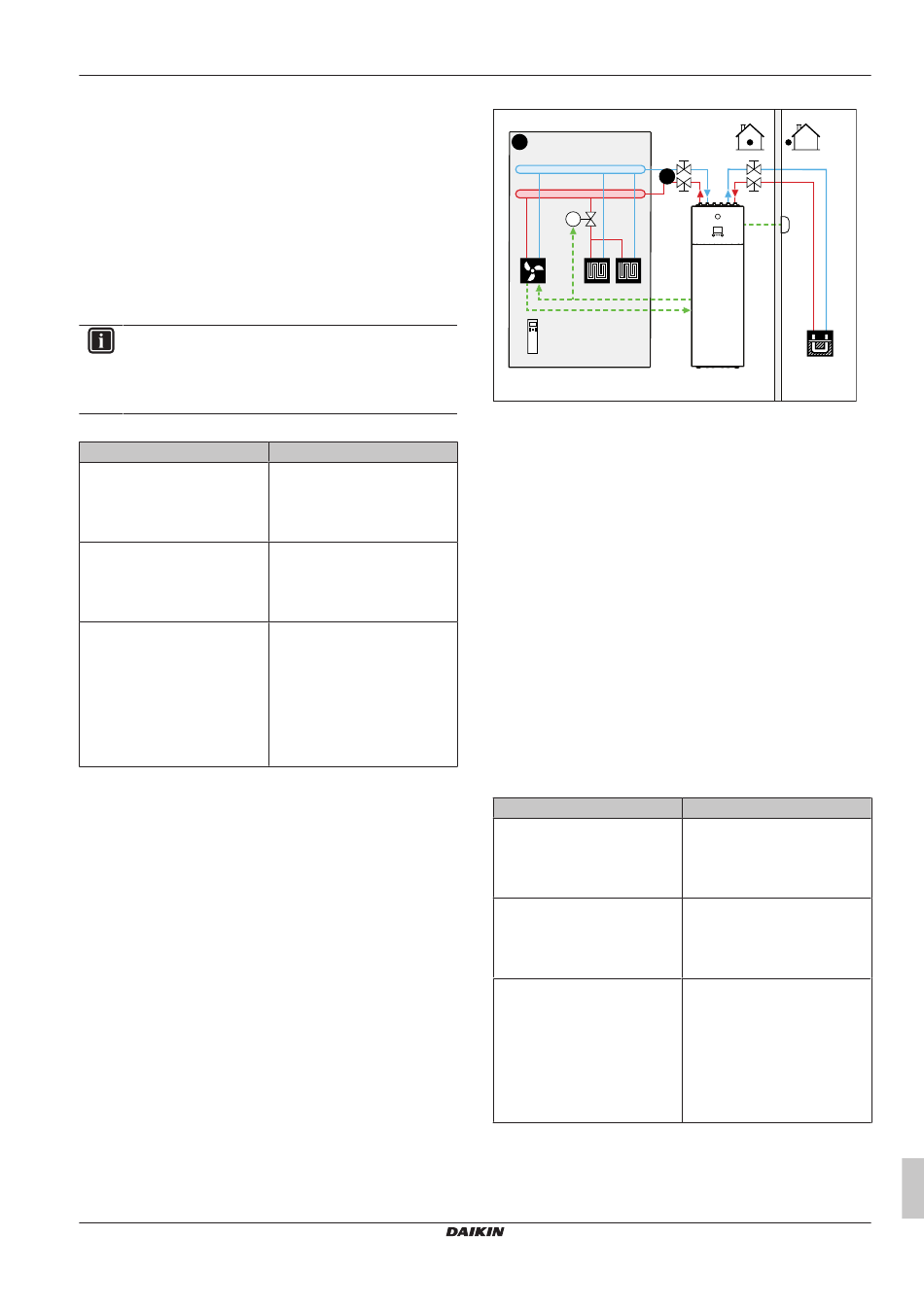

A Zone de température de départ principale
B Une pièce
a Commande à distance pour les convecteurs de pompe à
chaleur
b Capteur extérieur à distance
▪ Pour plus d'informations sur le raccordement du câblage
électrique, reportez-vous à la section
connexions électriques
internes" [ 4 35].
▪ Les convecteurs de pompe à chaleur sont directement connectés
à l'unité intérieure.
▪ Une vanne d'arrêt (à fournir) est installée avant le chauffage au
sol pour éviter la condensation sur le sol lors du rafraîchissement.
▪ La température intérieure souhaitée est définie via la commande à
distance des convecteurs de pompe à chaleur.
▪ Le signal de demande de chauffage/rafraîchissement est envoyé
à une entrée numérique de l'unité intérieure (X2M/35 et X2M/30).
▪ Le mode de fonctionnement est envoyé par une sortie numérique
(X2M/4 et X2M/3) de l'unité intérieure:
▪ aux convecteurs de pompe à chaleur.
▪ à la vanne d'arrêt.
Configuration
Réglage
Contrôle de la température de
l'unité:
▪ #: [2.9]
▪ Code: [C-07]
Nombre de zones de
température d'eau:
▪ #: [4.4]
▪ Code: [7-02]
Thermostat d'ambiance externe
pour la zone principale:
▪ #: [2.A]
▪ Code: [C-05]
Avantages
▪ Rafraîchissement. Les convecteurs de pompe à chaleur
proposent, hormis une capacité de chauffage, d'excellentes
capacités de rafraîchissement.
5 Consignes d'application
A
b
"8.2 Vue d'ensemble des
pour les actionneurs externes
Valeur
1 (Thermostat d'ambiance
externe): Le fonctionnement de
l'unité est déterminé par le
thermostat externe.
0 (Zone unique): Principale
1 (1 contact): Lorsque le
convecteur de la pompe
à chaleur ou le thermostat
d'ambiance externe utilisé peut
uniquement envoyer un état
MARCHE/ARRÊT du thermostat.
Pas de séparation entre la
demande de chauffage et la
demande de rafraîchissement.
Guide de référence installateur
et
13
