4 - Accrochage

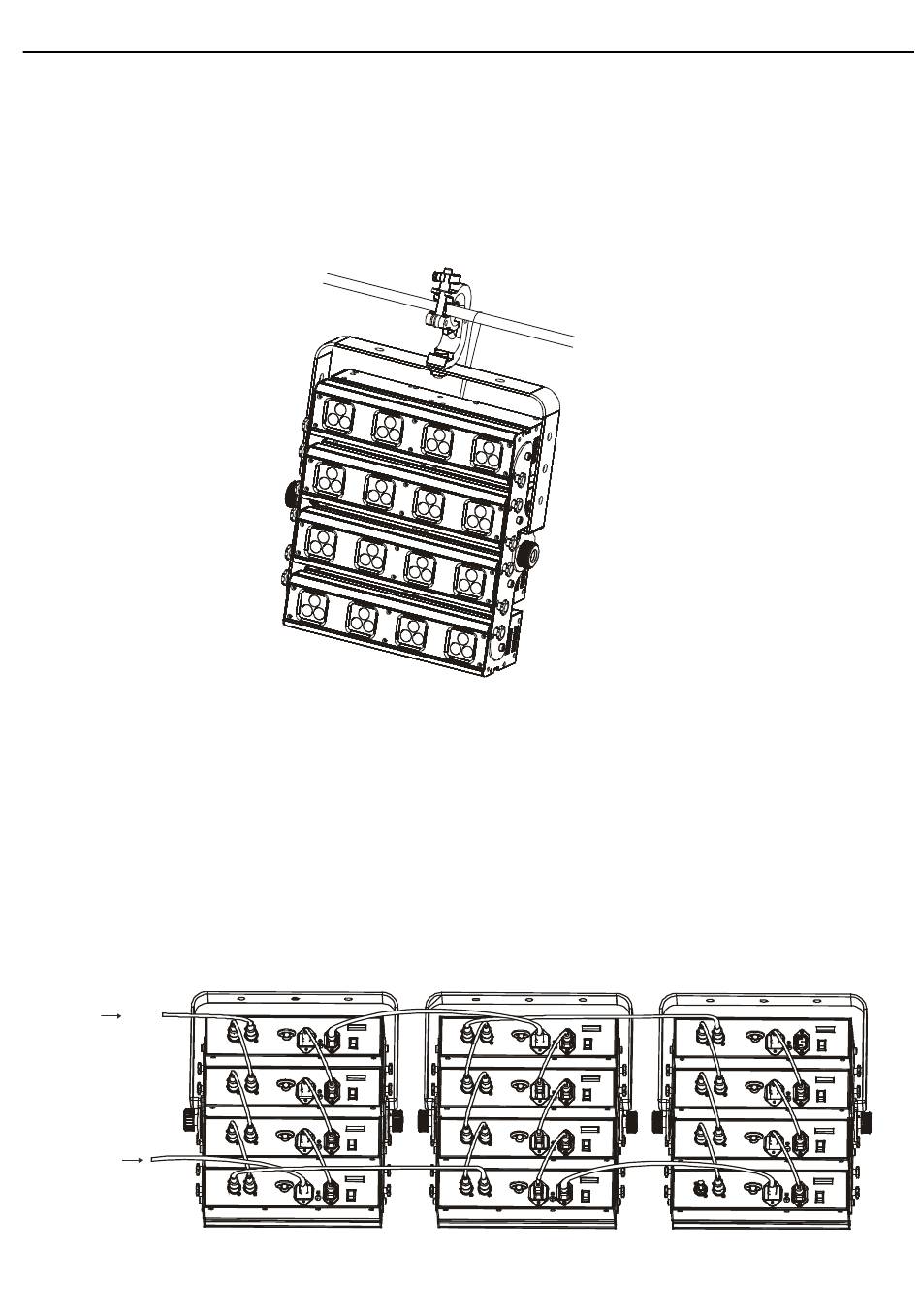

Lorsque vous avez assemblé les 4 DIGIBLIND, vous pouvez procéder à l'accrochage du
système complet.
Utilisez une élingue de sécurité que vous reliez d'une part au premier DIGIBLIND via l'anneau
prévu à cet effet et d'autre part à la structure.
5 - Connections
La figure ci-dessous vous montre le principe de câblage.
Reliez le signal DMX au premier DIGIBLIND puis propagez ce signal vers les autres DIGIBLIND
en utilisant les 3 cordons XLR-XLR fournis avec le KIT.
Procédez de la même façon pour l'alimentation en utilisant les 3 cordons CEE male-femelle
fournis.
Vous pouvez relier entre eux plusieurs systèmes BRA-04.
Note : les raccords nécessaires pour relier 2 BRA-04 entre eux ne sont pas fournis
Télécommande
DMX
Alimentation
secteur
BRA-04 - Kit de fixation pur 4 DIGIBLIND
Page 3
