Installation De La Commande Déportée; Pilotage De La Filtration - Astralpool Bering Inverboost Bexp07I Manuel D'installation Et D'utilisation

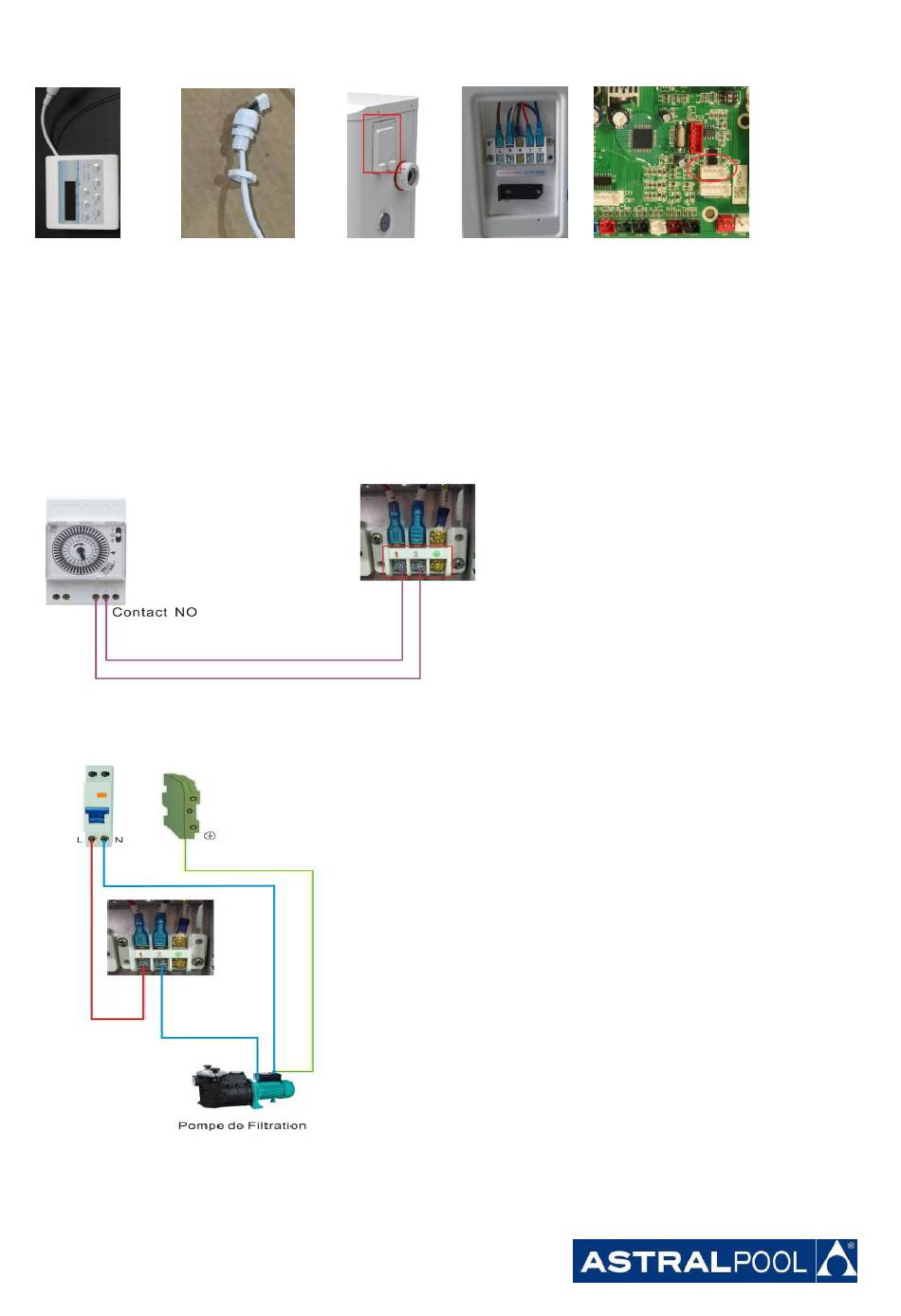

6.3 Installation de la commande déportée
Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
1. Raccordez le fil du signal, avec le contrôleur sur les broches (photos 1 et 2).
2. Passez le fil au travers du bloc de raccordement (photos 3 et 4).
3. Ensuite connecter sur la carte électronique (photo 5).

6.4 Pilotage de la filtration

Raccordement pour déclencher l'horloge de la filtration « mode priorité chauffage »
Minuteur Bornier
Raccordement direct pour le pilotage de la pompe de filtration, « mode priorité chauffage »
- 18 -
