4.2.2 Positions autorisées

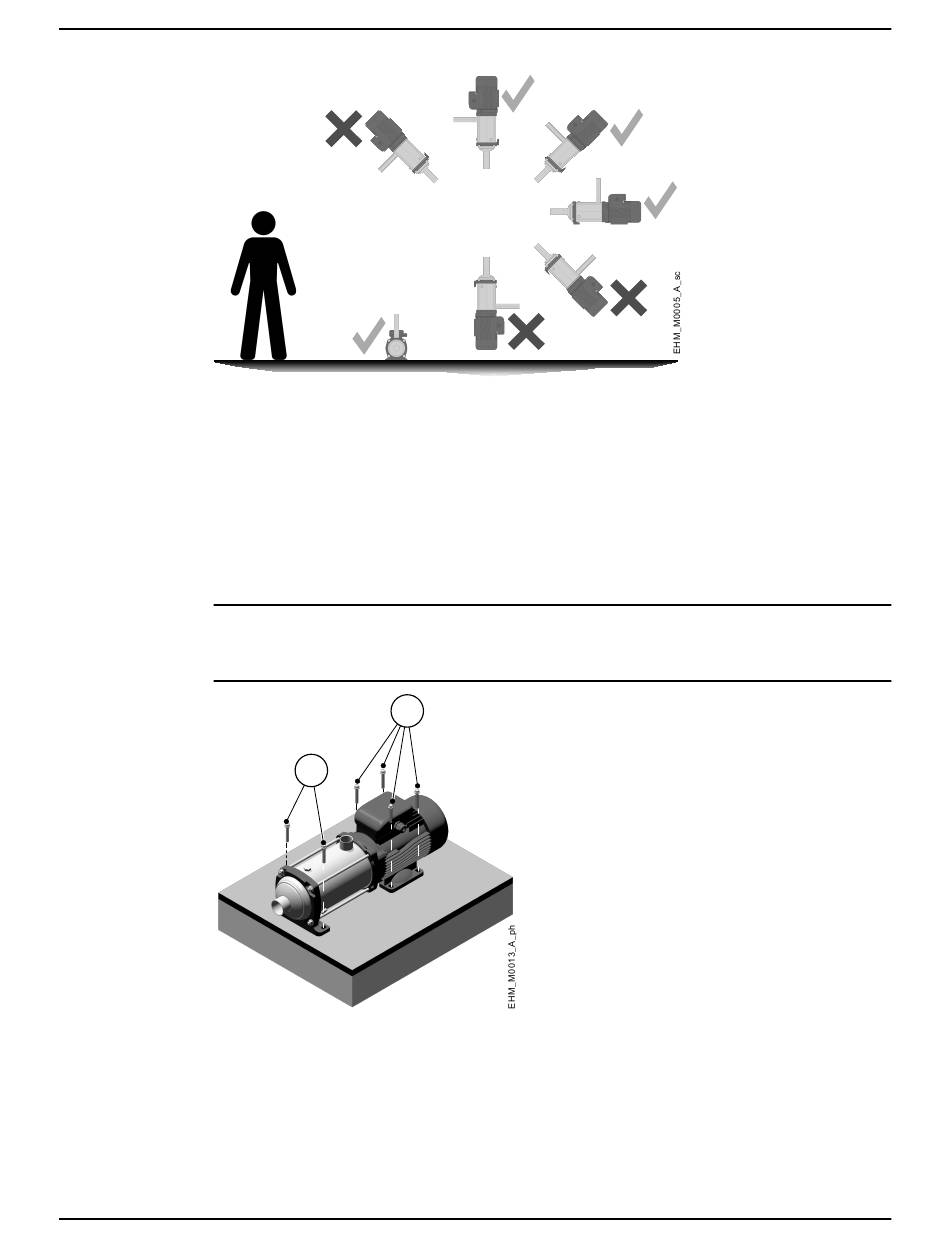

Figure 8: Position de l'appareil
4.2.3 Fixation de l'unité
1. S'ils sont présents, retirer les bouchons des orifices d'aspiration et de refoulement.
2. Placer l'unité sur une surface plane et robuste.
3. À l'aide d'un niveau à bulles, s'assurer que l'unité est à niveau.
4. Aligner les orifices de refoulement et d'aspiration avec leur tuyauterie.
5. Fixer les unités à l'aide de boulons (4 ou 6 en fonction du modèle), serrer au couple de
10 Nm (88 lbf-in).
REMARQUE:
Pour les modèles avec corps à manchon uniquement, si la température du liquide pompé
dépasse 50°C (122°F), serrer uniquement les boulons A ; voir la figure ci-dessous.
Figure 9: Fixation de l'unité
4.2.4 Diminution des vibrations
Le moteur et le débit des liquides dans les tuyaux peut causer des vibrations pouvant être
accentuées par une erreur d'installation de l'unité et des tuyaux. Voir
hydraulique
Série e-HM Manuel d'installation, d'utilisation et d'entretien
A
B
en page 18.
4 Installation
Raccordement
17
