Chapitre 9 Guide des paramètres
Paramètre/plage
Explication
MAX (Maximum)
Détermine la valeur maximum de la plage de réglage du paramètre.
Cette valeur dépend du paramètre choisi sous "TARGET PARAMETER".
SW MODE (Switch Mode)
Détermine le mode de commutation.
MOMENT
Le paramètre est généralement coupé
(valeur minimum). Une pression l'active
(valeur maximum) tant que vous maintenez
le commutateur enfoncé.
LATCH
Le paramètre est activé (valeur maximum)
et coupé (valeur minimum) alternativement
à chaque pression sur le commutateur.
RANGE LOW, RANGE HIGH
Low: 0~126
Vous pouvez régler la plage de pilotage des
High: 1~127
paramètres en fonction de la plage opéra-
tionnelle de la source. Les paramètres "Tar-
get" sont pilotés sur la plage déterminée par
"RANGE LOW" et "RANGE HIGH". En
règle générale, réglez "RANGE LOW" sur
"0" et "RANGE HIGH" sur "127".
TRIGGR (Trigger)
Sélectionne le déclencheur qui active la pédale interne. *1
PATCH CHANGE
Changement de Patch.
GK VOL
Réglage de la commande de volume du cap-
teur hexaphonique.
GK S1, S2
Changement de position du commutateur
DOWN/S1 ou UP/S2 du capteur hexapho-
nique.
CTL1~CTL4
Utilisation des boutons CTL 1, 2 ou d'un
commutateur au pied branché à la prise
CTL 3,4.
EXP PEDAL
Utilisation de la pédale d'expression bran-
chée à la prise EXP PEDAL.
D BEAM V, H
Mouvement vertical ou horizontal au-des-
sus du contrôleur D Beam.
RIBBON ACT, POS
Détection de toucher ou de position sur le
ruban.
FC-300 EXP1, EXP2
Utilisation de la pédale d'expression 1 ou 2
du FC-300.
FC-300 CTL1, CTL2
Utilisation de la pédale CTL1 ou CTL2 du
FC-300.
FC-300 E3/C3, CTL4,
Utilisation d'une pédale branchée à la prise
E4/C5, CTL6, E5/C7,
E3/C3, CTL4, E4/C5, CTL6, E5/C7 ou
CTL8
CTL8 du FC-300.
TIME
0~100
Détermine le temps qu'il faut à la pédale
interne pour passer de la position entière-
ment relevée à la position entièrement
enfoncée. *1
154
MASTER
Paramètre/plage
Explication

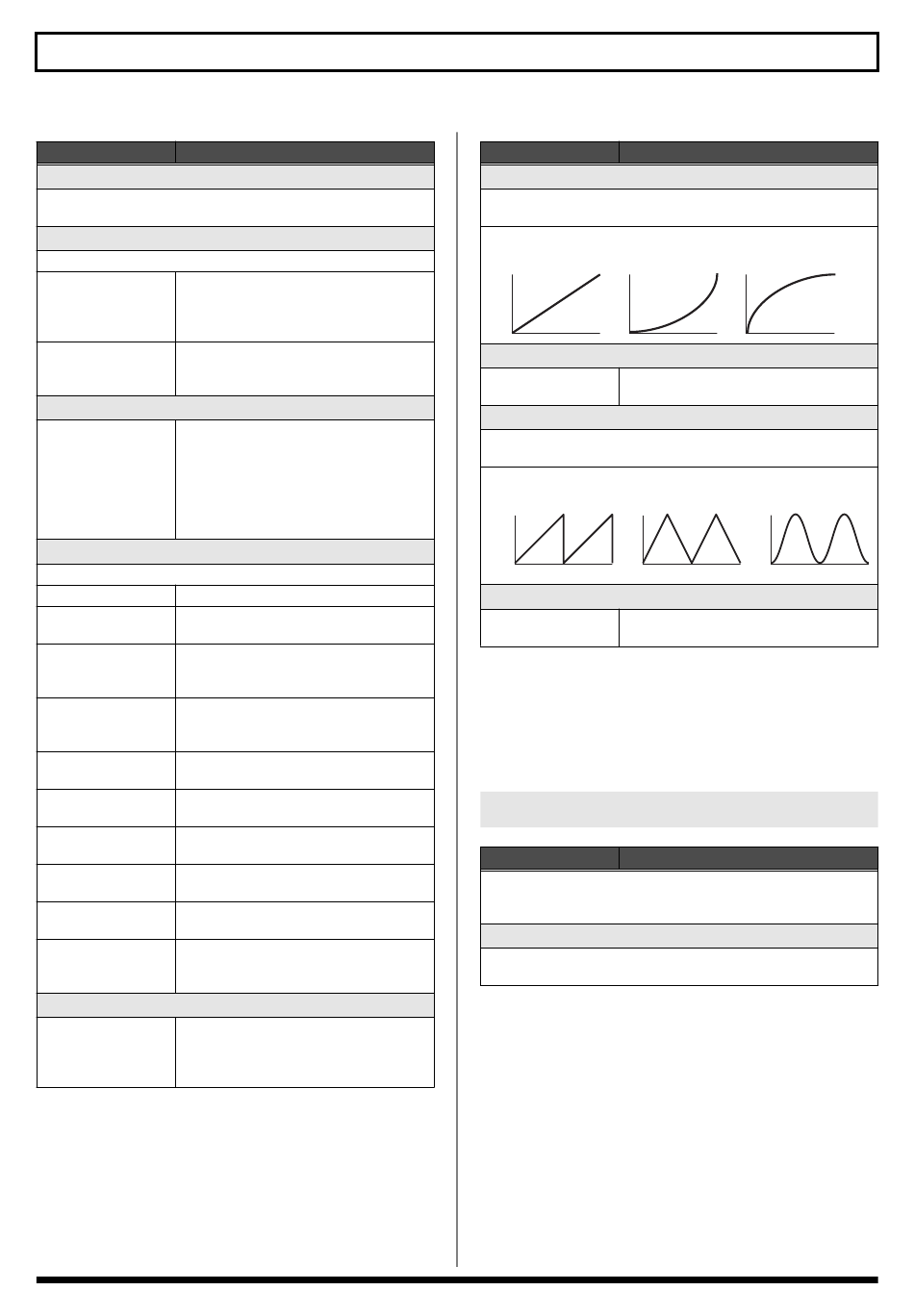

CURVE
Sélectionne l'une des trois courbes de variation de la pédale
d'expression virtuelle interne. *1
LINEAR
SLOW RISE
RATE
0~100
Détermine la durée d'un cycle de la pédale
Wave. *2
FORM
Détermine l'un des trois types de variations cycliques de la pédale
Wave. *2
SAW
TRI
INPUT SENS
0~100
Règle la sensibilité d'entrée quand "INPUT
LEVEL" est sélectionné pour "SOURCE". *3
*1
Les paramètres TRIGGR, TIME et CURVE sont activés quand le
paramètre SOURCE est réglé sur INT PEDAL.
*2
Les paramètres RATE et FORM sont activés quand le paramètre
SOURCE est réglé sur WAVE PEDAL.
*3
INPUT SENS est disponible quand le paramètre SOURCE est
réglé sur INPUT LEVEL.
DIRECT EDIT F1~F6
Paramètre/plage
Explication
Vous pouvez assigner des paramètres aux boutons de fonction affi-
chés à la page principale et aux boutons [F1]~[F6] ou aux comman-
des F1~F6.
TARGET PARAMETER
Sélectionne le paramètre "cible" à piloter.
Voyez "TARGET PARAMETER" (p. 155).
FAST RISE
SIN
