Anschließen der Boxen

Die Freuden des Heimkinos

Dieser HTX-22HD erzeugt u.a. eine Surround-Wiedergabe, deren Qualität und Dynamik jener eines Kino-
oder Konzertsaals in nichts nachstehen. So können z.B. DVDs im Dolby Digital- oder DTS-Format abge-
spielt werden. Bei Analog- und Digital-Fernsehprogrammen können Sie sich für Dolby Pro Logic IIx, DTS
Neo:6 oder einen DSP-basierten Wiedergabemodus von Onkyo entscheiden.

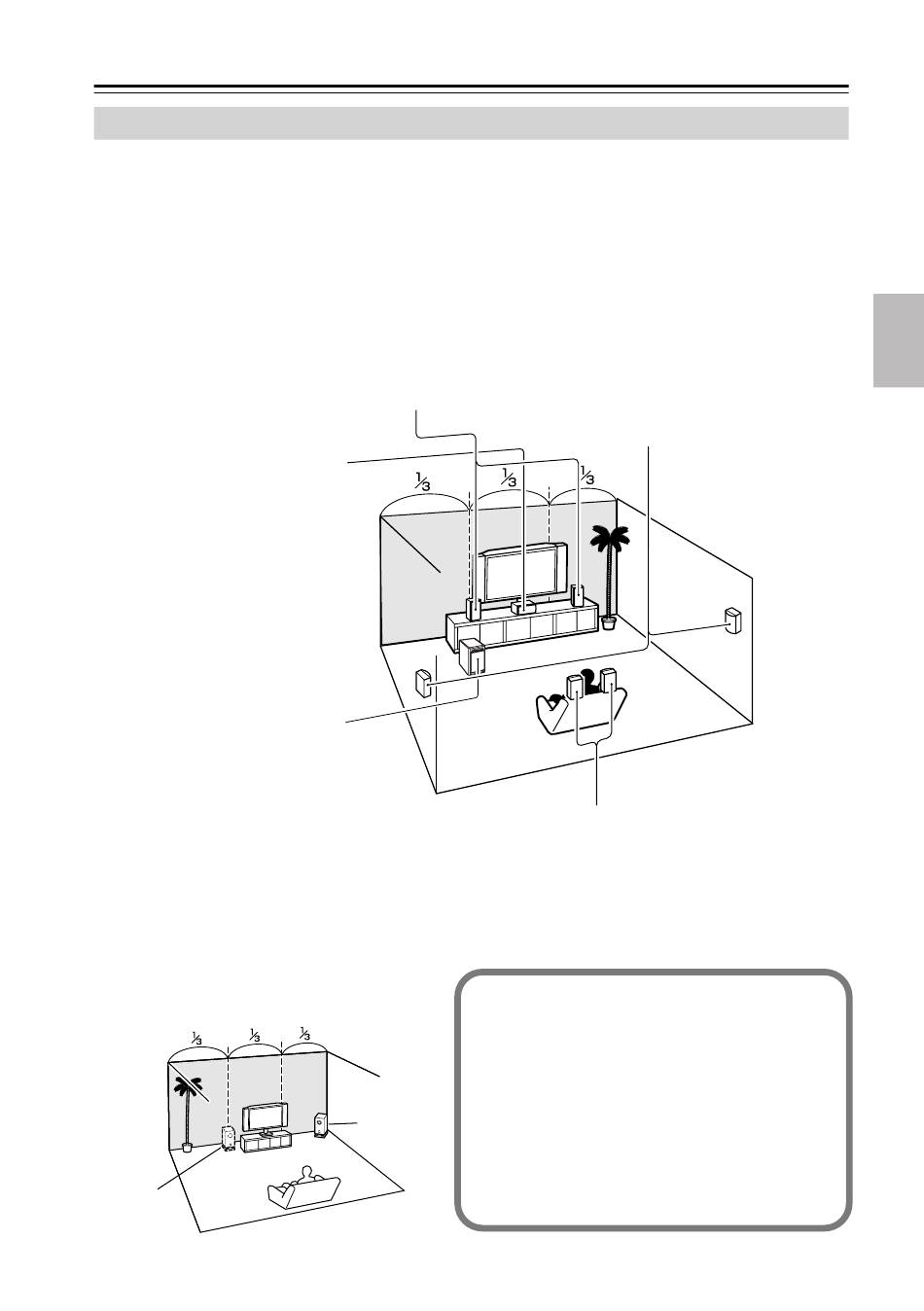

Nachstehend sehen Sie die Aufstellung für ein 7.1-Kanal-Boxensystem.
Linke und rechte Frontbox (HTX-22HDST)
Diese Boxen geben die wichtigsten Signale wieder. Im
Heimkino dienen sie als Anhaltspunkte für das Schallfeld.
Richten Sie sie auf die Hörer, und zwar auf Ohrhöhe, und
achten sie auf einen gleich großen Abstand zum Fernse-
her. Drehen Sie sie nach innen, um ein Dreieck zu erzie-
len, an dessen Unterseite sich der Hörer befindet.
Mittenbox (optionale SKS-11)
Diese Box unterstützt die linke und
rechte Frontbox, indem sie eventuelle
Schallbewegungen verstärkt und das
Schallbild „füllt". Bei Filmen gibt sie den
Hauptdialog wieder.
Stellen Sie sie so nahe wie möglich an
den Fernseher (eventuell sogar darauf).
Sie muss sich auf derselben Höhe
befinden wie die linke und rechte Front-
box.
Subwoofer (HTX-22HDPAW Amp/
Subwoofer)
Der Subwoofer gibt die tieffrequenten Signale
des LFE-Kanals („Low-Frequency Effects") wie-
der. Der Pegel und die Intensität der Basswie-
dergabe sollte sich nach der Hörposition, der
Form des Hörraums und dem Aufstellungsort
des Tieftöners richten. Im allgemeinen ist die
Basswiedergabe dann optimal, wenn man den
Subwoofer in einer vorderen Ecken bzw. etwas
zur Mitte versetzt aufstellt. Siehe die Abbildung.
Tipp: Zum Ermitteln des idealen Aufstellungs-
orts für den Subwoofer spielen Sie am besten
eine Quelle mit hohem Bassanteil ab. Probie-
ren Sie verschiedene Positionen aus und ent-
scheiden Sie sich schließlich für den Ort, an
dem das Ergebnis überzeugend wirkt.
1/3 der
Raumlänge
Linke und rechte Surround-Box (optionale
SKS-11)
Diese Boxen dienen für die Wiedergabe exak-
ter Schallpositionen und zum Verstärken einer
realistischen Akustik.
Sie sollten sich neben den Hörern und
60–100cm über Ohrhöhe befinden. Im Ideal-
fall befinden sich beide Boxen in gleicher Ent-
fernung zum Hörer.
Linke und rechte hintere Surround-Box (gehört nicht
zum Lieferumfang des HTX-22HD)
Diese Boxen benötigen Sie für Dolby Digital EX, DTS-ES
Matrix oder DTS-ES Discrete usw. Sie verstärken den
Realismus des Surround-Eindrucks dank einer besseren
Schallortung hinter dem Hörer. Stellen Sie sie etwa
60–100cm über Ohrhöhe hinter der Hörposition auf.
(*erfordert eine Endstufe und zusätzliche Boxen)
Anmerkungen:
Das digitale Surround-System HTX-22HD enthält
einen Verstärker/Subwoofer und zwei Frontboxen.
Das speziell für den HTX-22HD entwickelte
SKS-11 Lautsprechersystem von Onkyo umfasst
eine Mittenbox und zwei Surround-Boxen, die
direkt an den HTX-22HD angeschlossen werden
können.
Ecke
Für 7.1-Kanal-Anwendungen benötigen Sie noch
zwei hintere Surround-Boxen und eine Endstufe,
die diese treibt. Die Endstufe kann an die SUR-
ROUND BACK PRE OUT-Buchsen des HTX-22HD
angeschlossen werden (siehe Seite 19).
15
