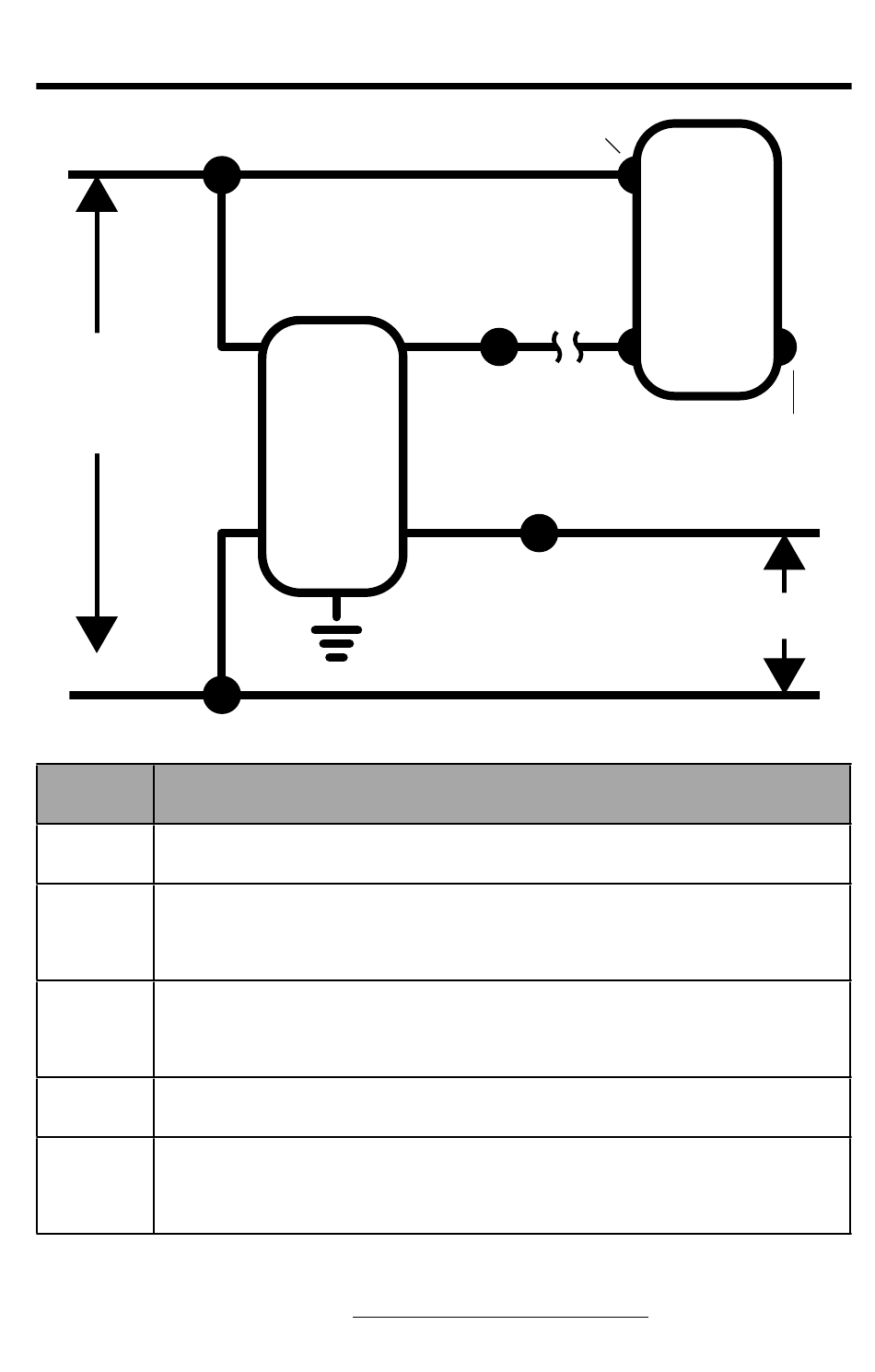

CÂBLAGE TYPIQUE À TROIS VOIES
Ligne
Source
d'alimenta-
tion de 120 V
Blanc
Neutre
Fil Description
Bleu Se connecte au fil noir de la charge
Blanc Se connecte au fil blanc (neutre) provenant de la
charge et de la source d'alimentation
Noir Se connecte au fil noir (chargé) de la source
d'alimentation
Vert Se connecte à la terre
Rouge Se connecte à travers le commutateur à distance au fil
noir (chargé) de la source d'alimentation
Remarque : Pour d'autres scénarios de câblages à trois voies,
rendez-vous sur www.Intermatic.com/Ascend.
Terminal Commun
Noir
Minu-
terie
Vert
Rouge
30,5 mètres
(100 pieds)
max
Bleu
Commuta-
teur à
distance
existant
N'est plus
utilisé
Charge
