En mode de fonctionnement « Contrôle des activités », un contrôleur tiers (par exemple, SCADA,
PLC) peut être utilisé (généralement comme supervision) mais n'est pas obligatoire. Plusieurs
applications sont entièrement prêtes à l'emploi et n'ont pas besoin d'un contrôleur supplémentaire
(voir chapitre 6.8 pour la liste des applications disponibles en plug and play).
6.2
M
ODE DE FONCTIONNEMENT
Dans ce mode de fonctionnement, le module Xcom-CAN sert d'interface entre le BMS de la
batterie et un système tiers (par exemple, SCADA, PLC). Le module Xcom-CAN décode le
protocole de communication et met les informations à disposition. Le contrôleur tiers accède à ces
données en lisant les différentes informations utilisateur du Xcom-CAN (voir chapitre 6.6.3 pour une
liste complète). Ceci est possible en utilisant un module Xcom-232i supplémentaire avec le
protocole SCOM ou en utilisant un deuxième module Xcom-CAN configuré en mode « Protocole
public Studer » (voir chapitre 4.2).
Le contrôleur tiers devra contrôler tous les appareils Studer Innotec de l'installation et s'assurer que
les consignes/limites envoyées par le BMS de la batterie sont respectées. Le contrôleur tiers est
responsable de la sécurité de l'installation complète. Le module Xcom-CAN n'effectue aucune
action sur l'installation.
6.3
S
ELECTIONNER LE MODE DE FONCTIONNEMENT
La sélection du mode de fonctionnement se fait via le commutateur DIP 4 quel que soit le modèle
de batterie. Le tableau au paragraphe 5.2 montre la configuration du commutateur DIP pour une
batterie compatible en mode « Contrôle des activités ». Pour le mode « Inspection des activités »,
la configuration est similaire sauf que l'interrupteur 4 doit être sur « ON ». Pour résumer :
•
Mode de fonctionnement « Contrôle des activités » : la position 4 du commutateur DIP doit
être sur « OFF »
•
Mode de fonctionnement « Inspection des activités » : la position 4 du commutateur DIP doit
être sur « ON »
6.4
M
ISE SOUS TENSION DE LA BATTERIE
Suivez la procédure de mise sous tension du fabricant de la batterie. Certaines batteries ont un
système de précharge incapable de précharger tous les appareils connectés à la batterie. Dans
ce cas, débranchez tous les appareils connectés à la batterie. Répétez la procédure de mise sous
tension et après quelques secondes, reconnectez les appareils. Pour cela, vous pouvez utiliser des
disjoncteurs supplémentaires sur les câbles de la batterie.
6.5
M
ISE SOUS TENSION DU SYSTEME
Une fois le Xcom-CAN connecté et alimenté par le système Studer, il effectue différentes séquences
indiquées par la LED bicolore (b) conformément au chapitre 5.10.1.
6.6
S
URVEILLANCE DE LA BATTERIE SUR LE
Plusieurs informations sont disponibles dans un écran spécifique dédié à la batterie si un RCC est
présent dans le système.

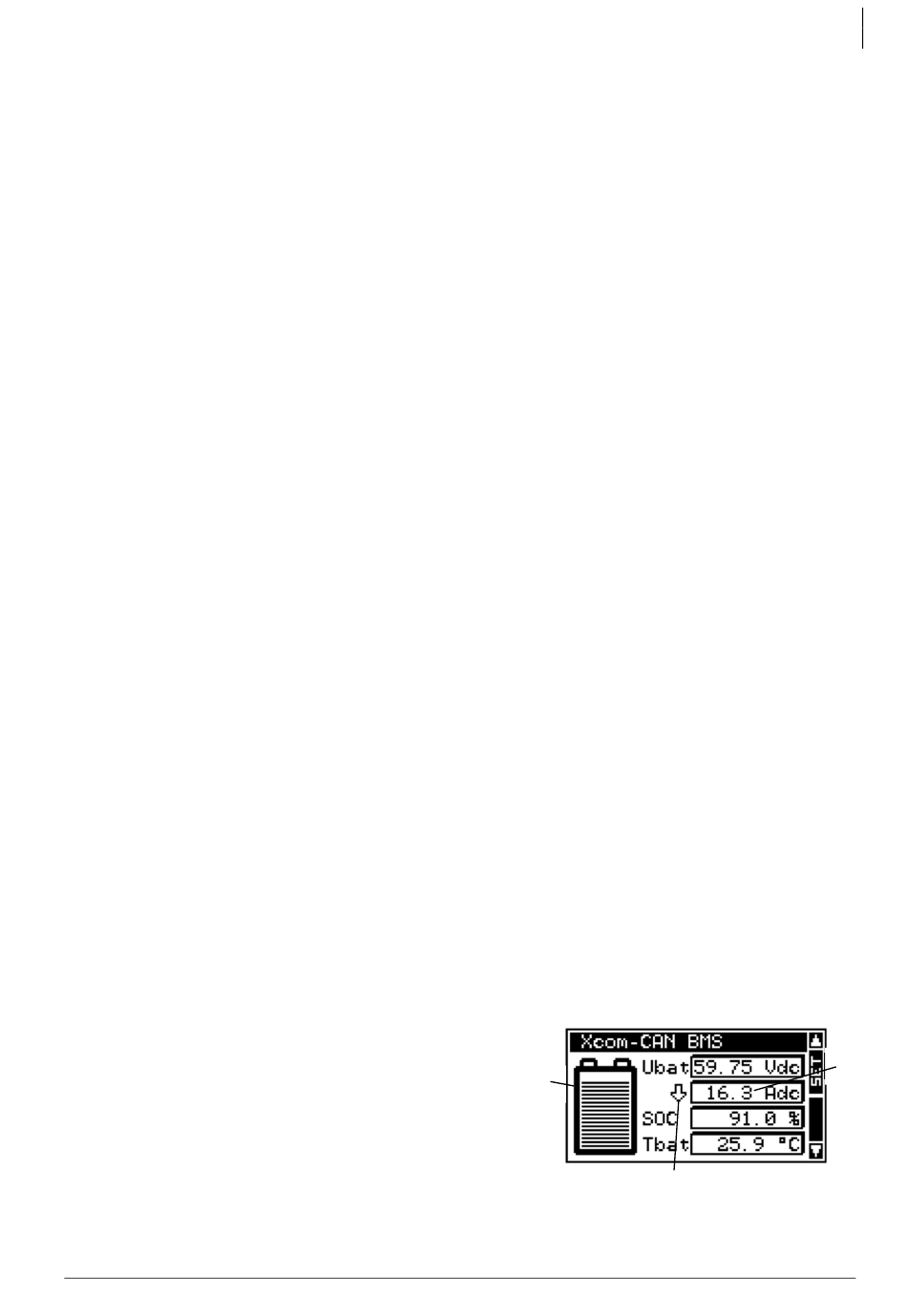

6.6.1 Valeurs affichées
Dans la zone (A), le Xcom-CAN affiche quatre valeurs.
Les informations à afficher peuvent être sélectionnées
avec la touche « SET » et les flèches haut/bas pour
sélectionner le champ, puis à nouveau « SET » + flèche
haut/bas pour sélectionner l'information parmi celles
listées au chap. 6.6.3. Lorsque le courant est affiché, la
direction du courant est indiquée en (C) : une flèche
vers le haut signifie la charge, une flèche vers le bas
signifie la décharge. Le symbole de batterie (B) donne
un aperçu rapide de l'état de charge de la batterie
(SOC).
Manuel utilisateur
« I
NSPECTION DES ACTIVITES
RCC
B
V2.5.7
Studer Innotec SA
Xcom-CAN
»
C
A
21
