Manuels Connexes pour Elo Touch Solutions 2243L
Sommaire des Matières pour Elo Touch Solutions 2243L
- Page 1 Elo TouchSystems Ecran tactile 2243L, 2244L Manuel de l’utilisateur Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 1 de 20...
- Page 2 être des marques déposées ou des marques commerciales déposées de leur propriétaire respectif. Tyco Electronics ne revendique aucun intérêt dans les autres marques déposées que la sienne. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 2 de 20...
-
Page 3: Table Des Matières
Chapitre 5 – Support technique ............. 14 Chapitre 6 – Sécurité et maintenance ..........15 Chapitre 7 – Informations de réglementation ........16 Chapitre 8 – Garantie ................. 19 Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 3 de 20... -

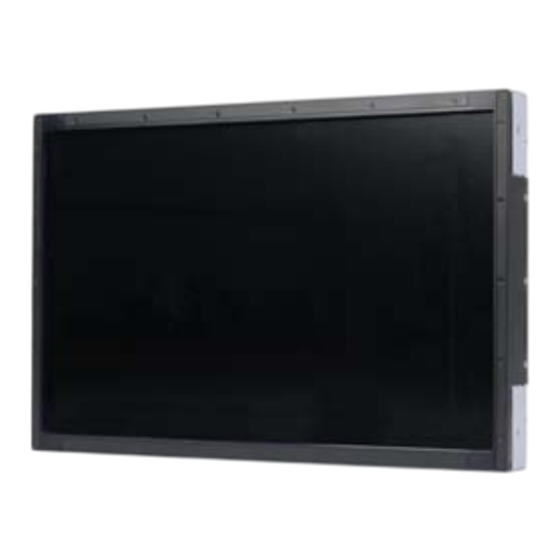

Page 4: Description Du Produit
Avant d’installer et de brancher votre nouvel écran tactile, lisez attentivement ce manuel et plus particulièrement les chapitres relatifs à l’installation, au montage et à l’utilisation. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 4 de 20... -
Page 5: Déballage De L'écran Tactile
3. Branchez une alimentation 12 V CC sur la prise d’alimentation d’entrée de l’écran. 4. L’écran tactile est livré en mode MARCHE, la vidéo doit déjà être affichée sur votre écran. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C... -
Page 6: Installation Des Pilotes Du Logiciel De Technologie Tactile
Insérez le CD TouchTools d’Elo dans votre ordinateur. Le CD doit démarrer automatiquement le programme d’installation TouchTools d’Elo. Sélectionnez “Install Driver For This Computer (Installer le pilote pour cet ordinateur)” : Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 6 de 20... - Page 7 Other Touchscreens (Interfaces USB Elo – Autres écrans tactiles)” Après avoir accepté le contrat de licence de l’utilisateur final, l’installation des pilotes est terminée. Relancez votre ordinateur une fois l’installation terminée. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 7 de 20...
-
Page 8: Informations Générales De Montage
Profondeur de vis max. 7 mm depuis surface montage x4 SUPPORT VESA SUPPORT LATERAL (GAUCHE & DROIT) FILET M4 PROF. MAX. VIS 8mm X8 SUPPORT LATERAL, HORIZONTAL (HAUT et BAS) Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 8 de 20... -
Page 9: Chapitre 4 - Utilisation
Pour une fonctionnalité tactile APR complète, l’image vidéo d’entrée doit être échelonnée à la résolution native de l’écran. Votre écran tactile APR est calibré d’usine et ne nécessite aucun calibrage manuel. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 9 de 20... - Page 10 Les performances APR peuvent être personnalisées pour mieux correspondre à votre application. Accédez à la fenêtre “Définition des préférences APR (Set APR Preference)” depuis l’onglet Mode (Mode) du panneau de configuration Elo APR : Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 10 de 20...
- Page 11 Reporte-vous aux Spécifications techniques de cet écran sur http://www.elotouch.com pour obtenir une liste des modes vidéo présélectionnés. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 11 de 20...
-
Page 12: Affichage À L'écran (Osd, On-Screen Display)
égales à gauche et à droite). Pour une fonctionnalité tactile APR complète, conserver ce paramètre sur pleine échelle. Les autres technologies tactiles peuvent nécessiter un recalibrage après commutation entre ces options d’aspect. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 12 de 20... -
Page 13: Verrouillages De L'osd Et De L'alimentation
Lorsque le verrouillage d’alimentation est activé, une pression sur le bouton d’alimentation n’aura pas d’effet sur le système. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 13 de 20... -
Page 14: Chapitre 5 - Support Technique
Visitez www.elotouch.com/go/websupport pour une aide en ligne. Visitez www.elotouch.com/go/contactsupport pour du support technique. Consultez la dernière page du présent manuel pour connaître les informations de contact du support technique dans le monde. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 14 de 20... -
Page 15: Chapitre 6 - Sécurité Et Maintenance
Directive relative aux déchets d’équipements électriques et électroniques Ce produit ne peut être jeté avec les déchets ménagers. Il doit être déposé dans des centres appropriés pour permettre la récupération et le recyclage. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 15 de 20... -
Page 16: Chapitre 7 - Informations De Réglementation
Pour garantir la conformité, utiliser uniquement le cordon d’alimentation fourni par le fabricant. c) L’utilisateur est prévenu que tout changement ou altération de l’équipement non approuvé Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 16 de 20... - Page 17 Polybromo- éther diphénylique (Pb) (Hg) (Cd) hexavalent biphényle polybromé (PBDE) (Cr6+) (PBB) Pièces en plastique Pièces métalliques Fils et câbles X Panneau LCD X Panneau écran tactile Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 17 de 20...
- Page 18 Altitude : 0 à 3,048 m Conditions de stockage : Température : -20°C - 50°C Humidité : 10% à 90% (sans condensation) Altitude : 0 à 12,192 m Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 18 de 20...
-
Page 19: Chapitre 8 - Garantie
(y compris les frais d’avocat raisonnables) attribuables aux produits de l’acheteur ou aux représentations ou garanties relatives à ce produit. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C... - Page 20 Tél. 800-557-1458 Fax +49(0)(89)60822-180 Fax +32(0)(16)35-2101 Fax +81(45)478-2180 Tél. 650-361-4800 elosales@elotouch.com www.tps.co.jp Fax 650-361-4722 customerservice@elotouch.com ©2011 Tyco Electronics Corporation, une société de TE Connectivity Ltd.. Tous droits réservés. Manuel de l’utilisateur – 2243L, 2244L SW601561 Rév. C Page 20 de 20...
