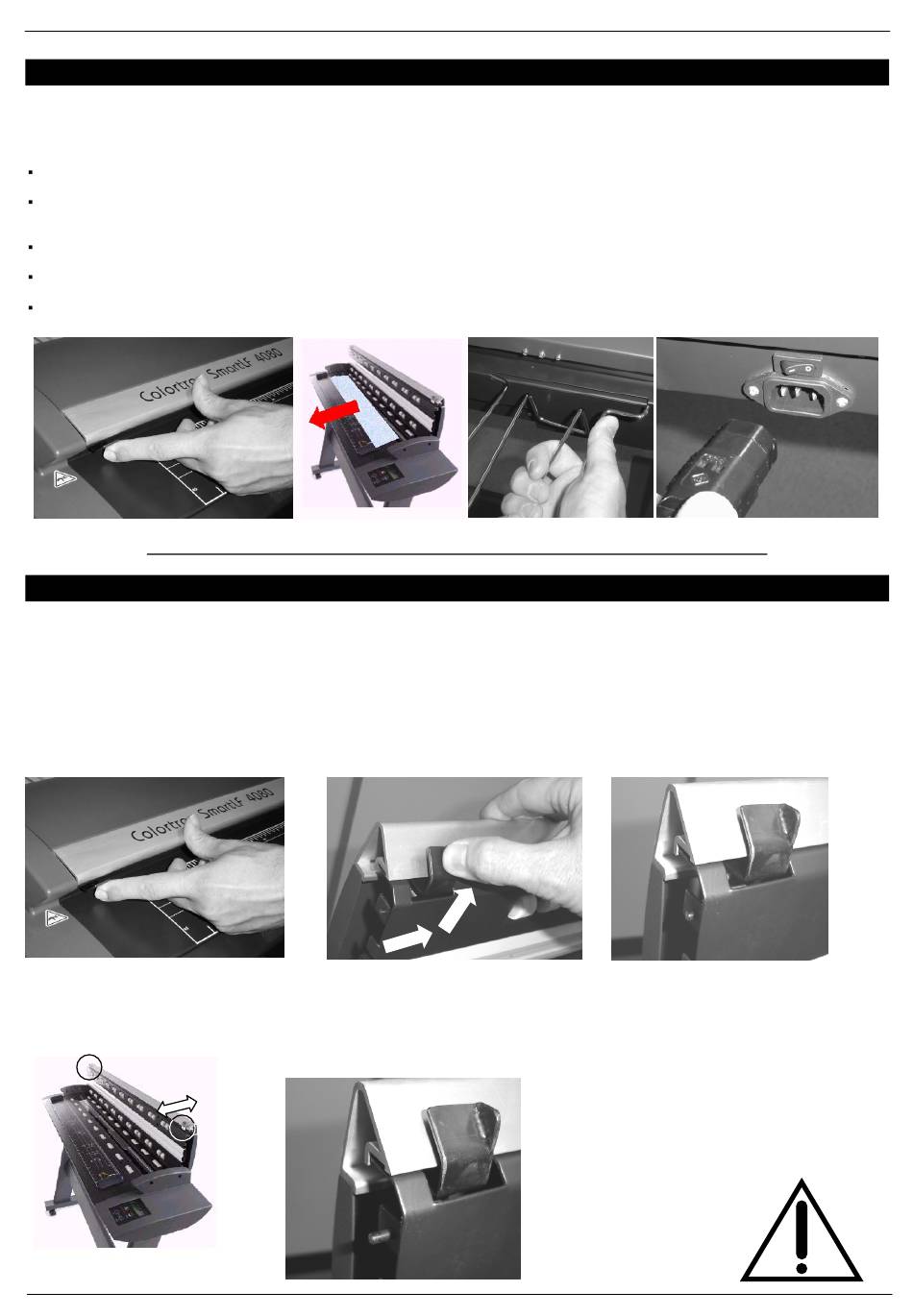

4. RETIRER LES PROTECTIONS ET MONTER LE SCANNER
Avant d'utiliser le SmartLF, il est essentiel de retirer les protections qui protégent la glace pendant le transport dans sa
caisse :
Ouvrir le Capot du scanner et retirer l'adhésif de protection des poignées du système VPHD ....... Voir section 12. Ouvrir et fermer le Capot
Ouvrir le plateau du scanner............................................................................................................. Voir section 5. Ouvrir le plateau du scanner
Retirer la mousse de protection et garder la avec la caisse du scanner (Toujours remettre cette mousse pour un transport)
Replacer le plateau du scanner ........................................................................................................ Voir section 6. Fermer le plateau du scanner
Positionner les trois grilles de support papier en les insérant dans les trois emplacements à l'arrière du scanner
Brancher le scanner sur le réseau électrique à l'aide de la prise fournie
IMPORTANT – NE PAS CONNECTER LE SCANNER AU PC AVANT INSTRUCTION
5. OUVRIR LE PLATEAU DU SCANNER
Le plateau du SmartLF est en deux parties. Tout d'abord le plateau lui-même qui peut s'ouvrir pour permettre de
nettoyer la glace. Ensuite le Capot, qui s'ouvre par rotation, et qui permet d'ajuster la pression appliquée par le plateau
sur le document à scanner.
Pour relever le plateau entier APPUYER EN PRESSANT VERS VOUS les deux petites manettes latérales. Poussez
alors vers le haut en décrivant un mouvement d'arc de cercle pour faire pivoter tout le plateau sur ses gonds arrières.
Le plateau tient alors tout seul en étant bloqué un peu au delà de la verticale.
Pendant l'ouverture les manettes peuvent être verrouillées pour éviter d'endommager les montants du scanner lors de
la fermeture. Mais il faudra se rappeler de débloquer ces manettes au moment de replacer le plateau en position
basse. NE PAS essayer de baisser la hauteur du plateau quand les manettes sont en position verrouillée.
PAS144
Manuel d'installation et d'utilisation pour Colortrac SmartLF
Les photos montrent les manettes en
position
verrouillé
et
plateau est assez lourd et reste en équilibre
stable en position relevée (environ 110º). Il
est recommandé de ne pas laisser le
scanner le plateau relevé.
P/N: P002038 Colortrac Ltd © 2004
5
déverrouillée.
