P/N: P005500
VEUILLEZ LIRE
VEILLEZ À NE PAS INSÉRER DE TROMBONES,
D'AGRAFES OU TOUT AUTRE OBJET INAPPROPRIÉ
DANS LE SCANNER CAR CEUX-CI POURRAIENT
ENDOMMAGER LE SYSTÈME OPTIQUE.
UTILISER TOUJOURS LA COMMANDE DE VITESSE DU
SCANNER
DU
LOGICIEL
POUR
ÉVITER
L'ARRÊT/DÉPART DE LA NUMÉRISATION S'IL SEMBLE
QUE L'ORDINATEUR NE PEUT PAS MAINTENIR LE
SCANNER. CECI OPTIMISE LA QUALITÉ D'IMAGE
(p.16)
POUR LES DOCUMENTS PLUS ÉPAIS QUE LE
MAILLAGE
CIBLE,
UTILISER
LA
COMMANDE
ÉPAISSEUR MÉDIA (p.23)
POUR
RESPECTER
L'ÉCONOMIE
D'ÉNERGIE,
LE
MINUTEUR A ÉTÉ RÉGLÉ SUR 2 MINUTES (p.23)
POUR OUVRIR ET FERMER LE SCANNER, UTILISER
TOUJOURS LES CLIQUETS (p.7- 8). NE PAS FERMER
LE SCANNER EN APPUYANT SUR LE CAPOT
LORS DU CHARGEMENT D'UN MÉDIA DANS LE
SCANNER,
S'ASSURER
DE
RESTER
DANS
LES
LIMITES DES LIGNES FINES DE CHAQUE CÔTÉ DES
ZONES RÉGULÉES. LE NON RESPECT DE CETTE
CONSIGNE PEUT ENTRAINER LE BOURRAGE DU
MÉDIUM ET UN DOMMAGE POTENTIEL DE L'ORIGINAL
(p.13)
Publicité
Table des Matières

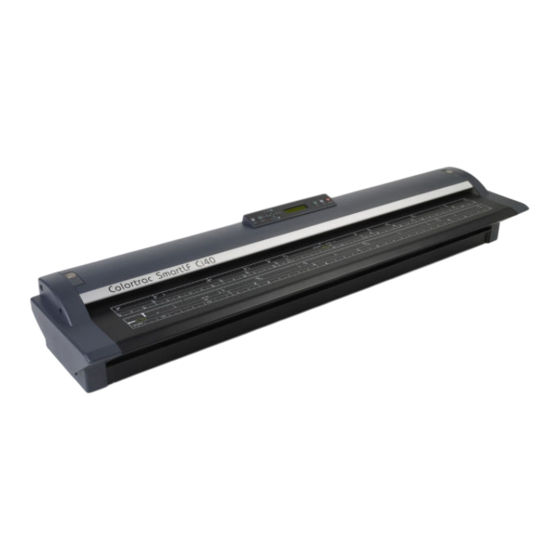

Manuels Connexes pour Colortrac SmartLF Ci 40E
