UTILISATION
ATTENTION :
Toujours installer la lame avec les dents et la flèche
imprimée sur son côté, orientées vers le bas à
l'avant de la scie. Le sens de rotation de la lame
est également représenté par une flèche estampée
sur la protection supérieure.
 Serrer les boulons fermement.
 Replacer le couvercle du boulon de la lame et bien serrer
la vis du couvercle du boulon.
 Abaisser la protection de la lame.
 Lever et abaisser le bras de la scie pour s'assurer que la
protection inférieure de la lame fonctionne correctement.

UTILISATION DU GUIDE DE PROFONDEUR

Voir la figure 25.
Lorsqu'il est utilisé, le guide de profondeur limite la course
vers le bas de la lame lors de la coupe de rainures et d'autres
coupes non traversantes.
Pour utiliser le guide de profondeur :
 Retirer le bloc-pile de l'outil.
 Tourner la butée de profondeur vers l'extérieur.
 Avec l'extrémité du bouton de commande de profondeur
touchant l'arrêt butée de profondeur, ajuster le bouton
de commande profondeur en tournant le bouton jusqu'à
ce que la profondeur désirée de coupure est atteinte.
 Tourner la butée de profondeur intérieur pour effectuer
des coupes complètes.
NOTE : La butée de profondeur doit être poussée vers le
logement du moteur avant de verrouiller ou déverrouiller
le bras de la scie.
VERROUILLAGE/DÉVERROUILLAGE DU BRAS
DE LA SCIE
Voir la figure 26.
Il n'est pas nécessaire de relâcher le bouton de commande
de profondeur pour verrouiller ou déverrouiller le bras de la
scie, mais la réglage de butée doit être enfoncé.
Pour déverrouiller et relever le bras de la scie :
 Saisir fermement la poignée en « D » et appliquer une
pression vers le bas tout en tirant en même temps le
guide de profondeur à l'écart du logement de la scie.
 Relâcher le guide et relever lentement le bras de la scie.
Pour reverrouiller le bras de la scie :
 Tenir fermement la poignée en D et appuyer vers le bas
en poussant simultanément la goupille de verrouillage à
l'intérieur et vers le logement de la scie.
 Relâcher la goupille de verrouillage et lui permettre de
verrouiller la scie en place.
NOTE : Ne pas utiliser de scie pour couper tandis que
dans la position verrouillée.
BOUTON DE
COMMANDE DE
PROFONDEUR
RÉGLAGE
DE BUTÉE
POIGNÉE
EN « D »
20 - Français

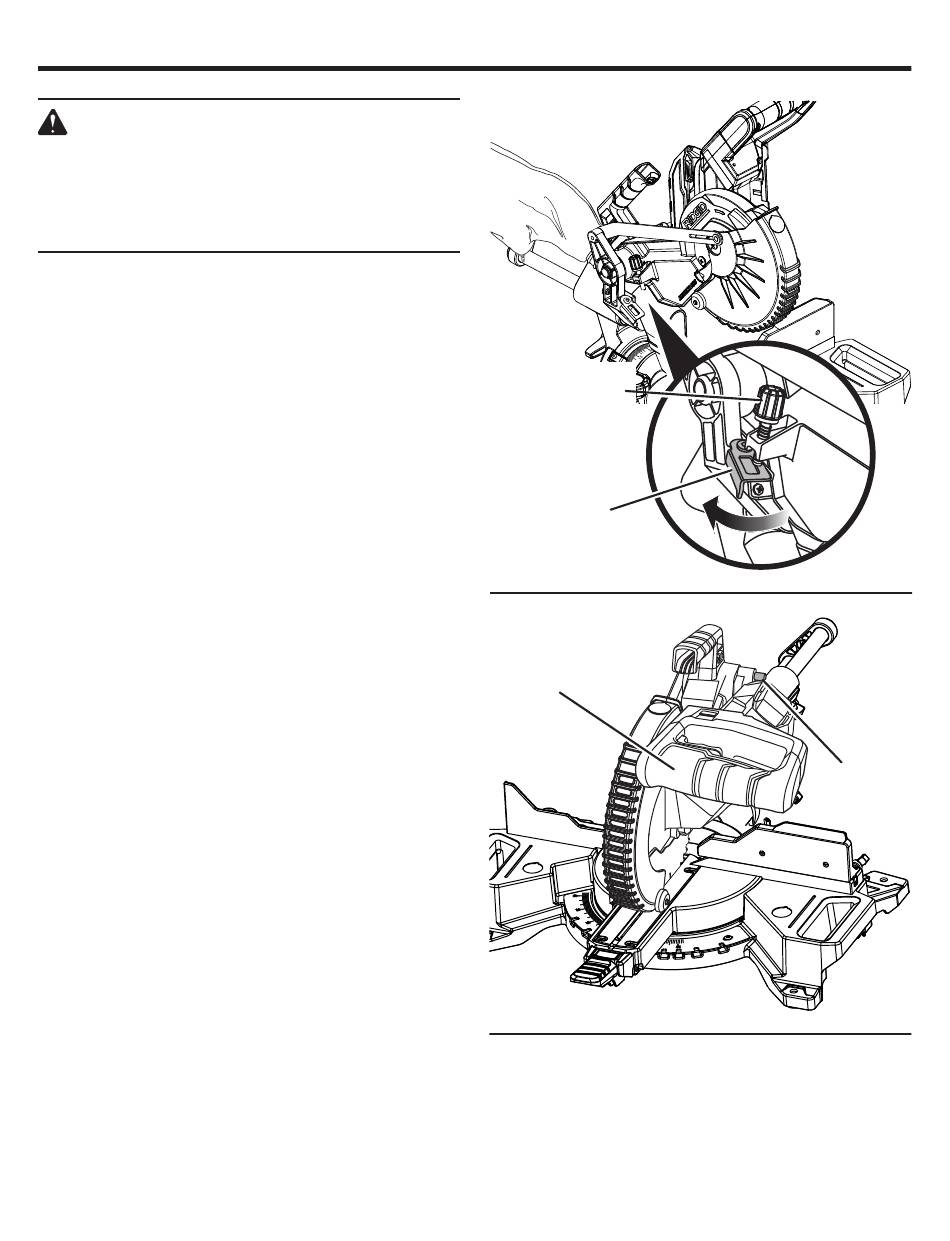

Fig. 25
GOUPILLE DE
VERROUILLAGE
Fig. 26
