Widok Z Tyłu - Fender 57 CUSTOM CHAMP Mode D'emploi

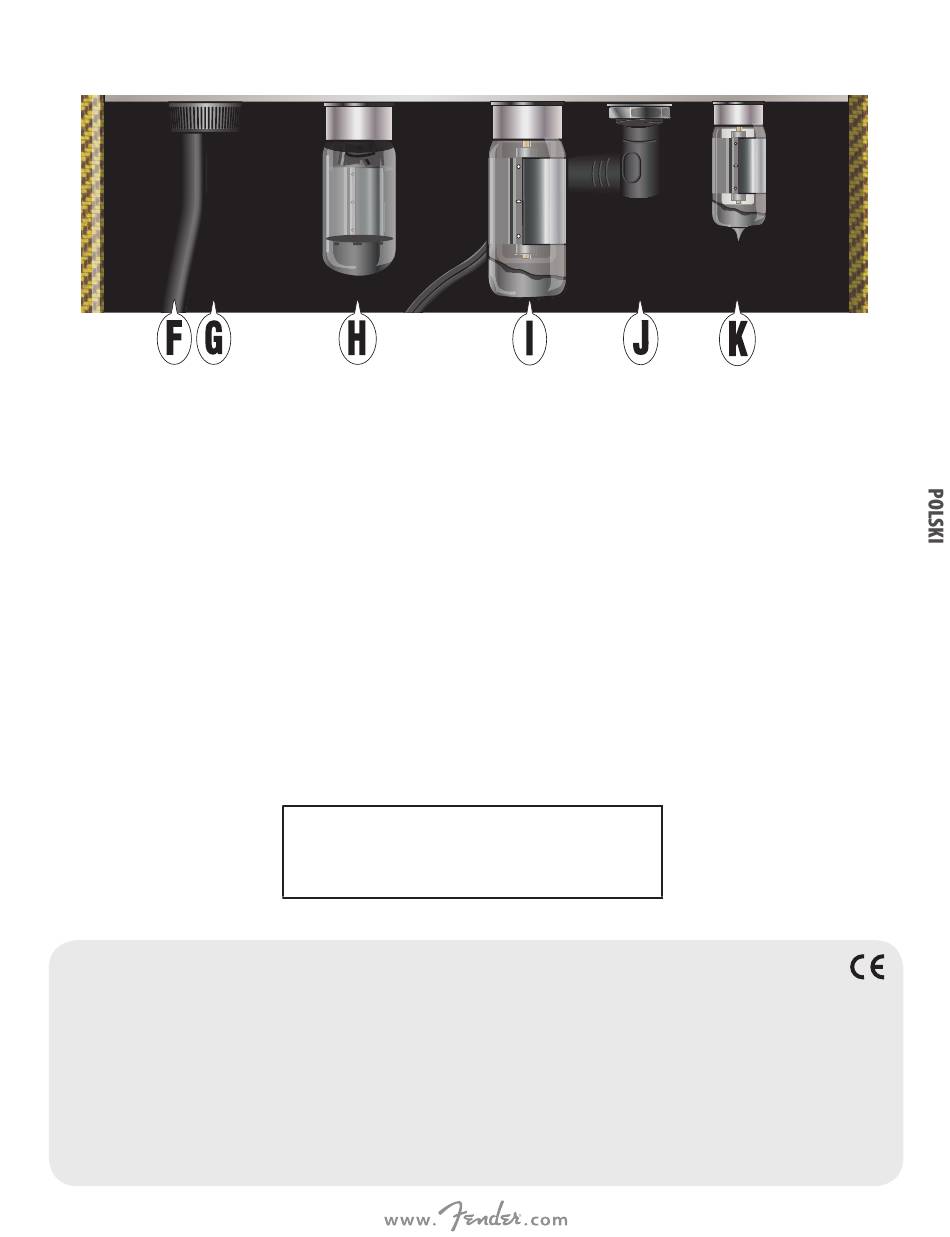

Tylny panel, uchwyty lamp, osłony lamp przedwzmacniacza i inne części usunięte na potrzeby ilustracji.
PRZEWÓD ZASILAJĄCY: Podłącz dołączony przewód
F.
zasilania do uziemionego gniazdka elektrycznego zgod-
nie z wartościami napięcia i częstotliwości podanymi
na etykiecie znajdującej się wewnątrz obudowy z lewej
strony (patrząc od tyłu).
G. FUSE: Chroni wzmacniacz przed usterkami elektrycznymi.
Wymieniać wyłącznie na tego samego typu, zgodnie z
informacjami zawartymi na etykiecie z informacjami doty-
czącymi bezpieczeństwa.
H. LAMPA PROSTOWNIKA: Pojedyncza lampa 5Y3GT
przekształca napięcie prądu zmiennego AC z transforma-
tora mocy wzmacniacza na napięcie prądu stałego DC
wymagane przez lampy mocy (I) oraz przedwzmacniacza
(K). Wymieniać tylko na lampy prostownika identycznego
typu lub o porównywalnych parametrach i porównywal-
nej jakości.
TYP
MOC
IMPEDANCJA
GŁOŚNIK
LAMPY
BEZPIECZNIK
AKCESORIA
WYMIARY
WAGA
Widok z Tyłu
W razie pytań lub problemów skontaktuj się ze
specjalistą Fender pod numerem telefonu:
1-800-856-9801 (bezpłatny na terenie USA)
1-480-596-7195 (międzynarodowy)
Specyfikacje
PR 863
Wymagania: 60 W
1 MΩ
Jeden 8" Weber z alnico (4Ω, PN 0077212000)
Jedna 6V6GTA (lampa mocy, PN 0023564000)
Jedna 5Y3GT (prostownika, PN 0023614000)
F1.25A L 250V (modele 100V-120V)
Pokrowiec (dołączony, PN 7708597000)
Szerokość: 34,3 cm
6,8 kg
Specyfikacje produktów mogą ulec zmianie bez powiadomienia.
I. LAMPA MOCY: Pojedyncza lampa mocy 6V6GTA odpowi-
ada za sekcję mocy wzmacniacza. Wymieniać tylko na
lampy mocy identycznego typu lub o porównywalnych
parametrach i porównywalnej jakości.
J. GNIAZDO GŁOŚNIKOWE: Tutaj podłącza się pojedynczy
głośnik wewnętrzny wzmacniacza '57 Custom Champ o
oporności 4 Ohmów lub zewnętrzną kolumnę (4 Ohmy,
min. 5 W). Jedna z powyższych konfiguracji musi być
podłączona, aby nie dopuścić do uszkodzenia wzmacni-
acza, gdy ten jest włączony.
K. LAMPA PRZEDWZMACNIACZA: Pojedyncza lampa przedw-
zmacniacza 12AY7 odpowiada za sekcję przedwzmacniacza.
Wymieniać tylko na lampę przedwzmacniacza identycznego
typu lub o porównywalnych parametrach i porównywalnej
jakości, można ją jednak zastąpić lampa 12AX7A dla uzys-
kania większego przesteru przy większej głośności.
Wyjściowa: 5 W
Jedna 12AY7 (przedwzmacniacza, PN 7708740000)
F1.0A L 250V (modele 220V-240V)
Wysokość: 31,8 cm Głębokość: 19,3 cm
