Makita 3708FC Manuel D'instruction page 9

2
1
3
1. Desserrer
2. Serrer
3. Maintenir
AFFLEURAGE
1
2
1. Support d'affleurage horizontal
2. Embase

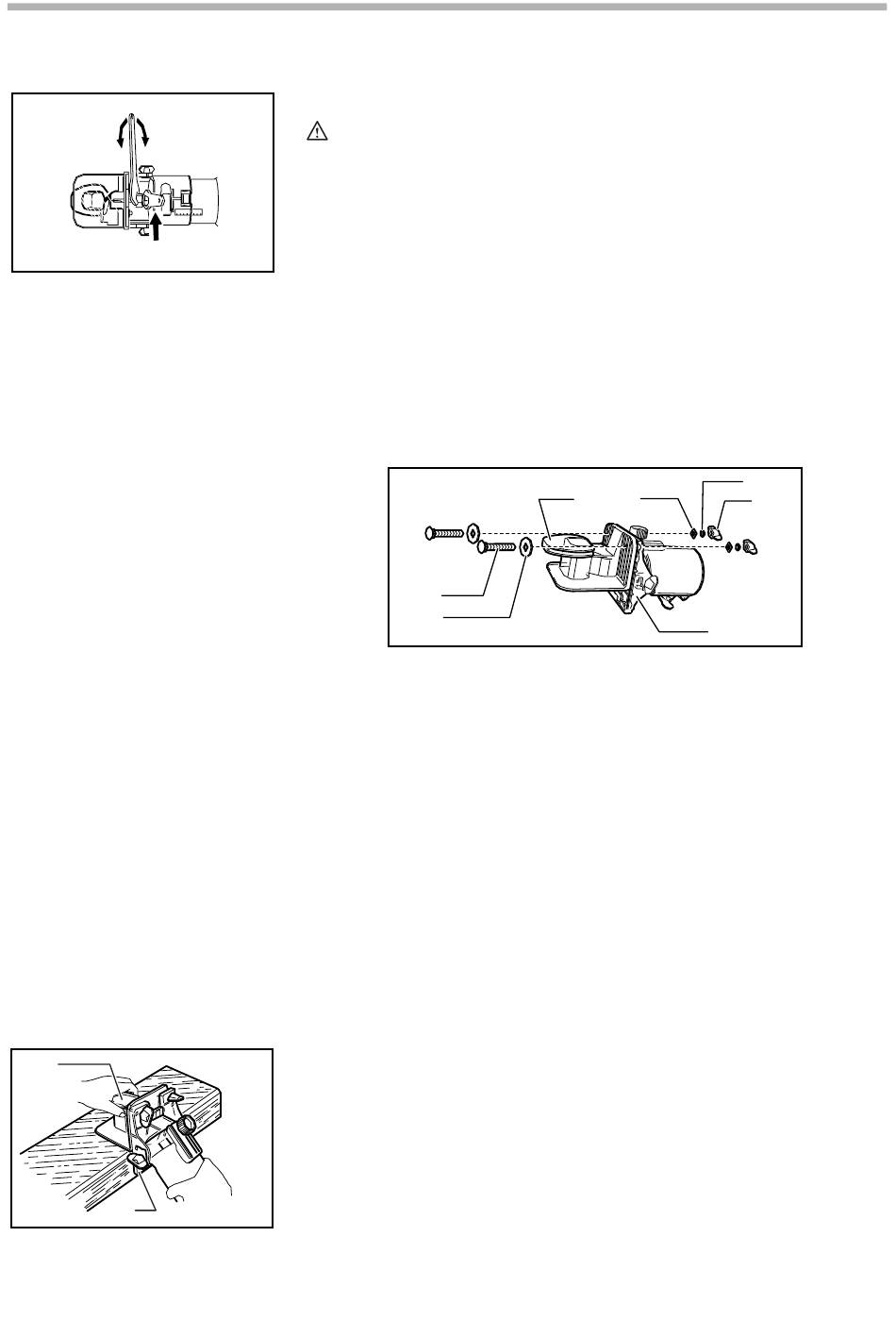

Pose et dépose de la fraise
002003
ATTENTION:
• Ne serrez pas l'écrou de mandrin sans y avoir inséré
une fraise ; vous risqueriez de briser le mandrin.
• N'utilisez que les clés fournies avec l'outil.
Insérez la queue de la fraise à fond dans le cône du mandrin
et serrez bien l'écrou de mandrin à l'aide des deux clés. Pour
retirer la fraise, observez le même processus en sens
inverse.
Pose du support d'affleurage horizontal
(quand il a été retiré de d'outil)
1. Boulon
3. Support d'affleurage horizontal
5. Rondelle élastique
7. Embase
NOTE:
• Le support d'affleurage horizontal est livré installé sur
l'outil.
A l'aide des boulons, écrous à oreilles, rondelles élastiques
et plates, installez le support d'affleurage horizontal de la
façon indiquée par la figure.
Mettez le contact sans que la fraise soit au contact de la
002005
pièce à travailler et attendez qu'elle ait atteint sa pleine
vitesse. Déplacez alors votre outil sur la surface de la pièce,
en maintenant l'embase et le support d'affleurage horizontal
parfaitement en contact avec les côtés de la pièce à tra-
vailler.
3
1
2
2. Rondelle plate (grande)
4. Rondelle plate (petite)
6. Écrou à oreilles
002004
5
4
6
7
9
