RF Rx EN868-1
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio freqüência
Инструкции Монтаж и Коммутация / Приемник радиосигнала

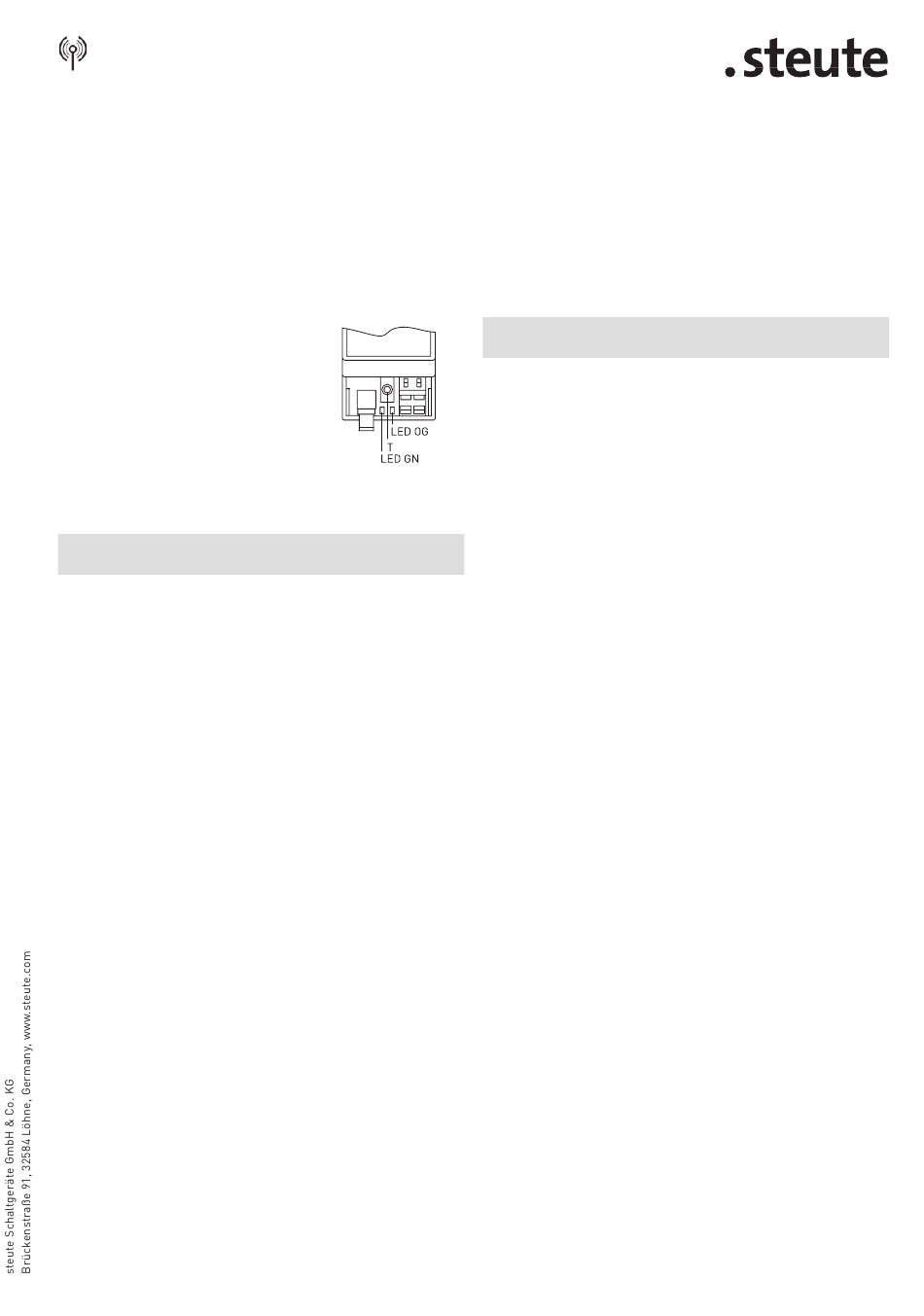

Bedien-/Anzeigeelemente
Operating/signalling elements
Actionneur/Indicateurs d'état
Elementi di manovra/di indicazione
Elementos de operação/indicação
Блок управления и индикации
deutsch
Technische Daten
Vorschriften EN 60947­5­1; EN 61000­6­2; N 61000­6­3;
EN 60068­2­6; EN 60068­2­27; EN 301 489­1;
EN 301 489­3; EN 300 220­2; EN 300 220­3
Kanalanzahl 1
Befestigung Schnellbefestigung für Normschiene
Schraubanschluss Klemmen mit CAGE CLAMP WAGO Serie 236:
0,08 ... 2,5 mm² / AWG 28­12, AWG 12: THHN,
THWN, Abisolierlänge 5 ... 6 mm / 0.22 in
Schutzart IP 20 nach IEC/EN 60529
Eingänge 1 Funkkanal, max. 10 Sender pro Kanal
Ausgänge
1 Wechsler (Relais), NPN oder PNP
(Transistor)
Bemessungsbetriebs-
strom I e max. 0,08 A
Bemessungsbetriebs-
spannung U e 24 VDC -15 % ... +10 %
I e /U e der Ausgänge 2 A/24 VDC; NPN, PNP: 0,2 A/U B -2,5 VDC
Gebrauchskategorie 1 W: DC-13; NPN, PNP: DC-13
U 2,5 kV
imp
Frequenz 868,3 MHz
Meldungen
grüne LED für Betriebsspannung,
orange LED Schaltzustandssignalisierung
Schaltfrequenz ca. 9000 Telegramme m. Wiederholungen/h
Verschmutzungsgrad 2 nach DIN VDE 0110
Umgebungstemperatur 0 °C ... +55 °C
Lager- und Transport-
temperatur -25 °C ... +85 °C
Externe Antenne für optimale Reichweite immer erforderlich
Hinweis Induktive Verbraucher (Schütze, Relais etc.)
sind durch eine geeignete Beschaltung zu
entstören.
English
Technical data
Standards EN 60947­5­1; EN 61000­6­2; N 61000­6­3;
EN 60068­2­6; EN 60068­2­27; EN 301 489­1;
EN 301 489­3; EN 300 220­2; EN 300 220­3
Number of channels
1
Mounting DIN rail mounting
Screw terminals terminals with CAGE CLAMP WAGO
Series 236: 0.08 ... 2.5 mm² / AWG 28­12, AWG
12: THHN, THWN, stripping length 5 ... 6 mm/
0.22 in
Degree of protection IP 20 to IEC/EN 60529
Operating voltage U e 24VDC -15 % ... +10 %; 24 VAC -15 % ... +10 %
Operating current I e 24 VDC: max. 0.08 A; 24 VAC: max. 0.18 A
Inputs 1 radio channel, max. 10 transmitters
per channel
Outputs
1 change-over contact (Relay), NPN or PNP
(transistor)
Rated operating
current I e max. 0.08 A
Rated operating
voltage U e 24 VDC -15 % ... +10 %
I e /U e of outputs 2 A/24 VDC; NPN, PNP: 0.2 A/U B -2.5 VDC
Utilisation category 1 W: DC-13; NPN, PNP: DC-13
U 2.5 kV
imp
Frequency
868.3 MHz
Display
green LED for control voltage,
yellow LED for switching conditions
EMC rating per EMC Directive
Switching frequency approx. 9000 telegrams at repetitions/h
Degree of pollution 2 per DIN VDE 0110
Ambient temperature 0 °C ... +55 °C
Storage and transport-
temperature -25 °C ... +85 °C
External antenna always required for optimum sensing range
Note
inductive loads (contactors, relays etc.) are to
be suppressed by suitable circuitry.
