RF Rx EN868-1
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Radio receiver
Instructions de montage et de câblage / Récepteur radio
Istruzioni per il montaggio e per il collegamento / Ricevitore radio
Instruções de montagem e instalação / Receptor de rádio freqüência
Инструкции Монтаж и Коммутация / Приемник радиосигнала
Русский
Режим LED GN LED OG
работы
Стандарт мигает мигает
Стандарт светится мигает
инверсный
выход
Реле
мигает све­
втянуто
тится
Реле втянуто,
светится све­
инверсный
тится
выход
Сопряжение
све тит ся мигает
2 Гц
Функция
мигает све тит­
фиксации
2 Гц ся
Обучение выключателей
­ нажать кнопку Т
­ Светодиод GN медленно мигает (2 Гц)
­ Нажать выключатель
­ Светодиод OG непродолжительно светится
­ нажать кнопку Т
­ Светодиод GN светится
Удаление выключателя
­ нажать кнопку Т на 5 сек
­ Светодиод GN быстро мигает (5 Гц)
­ нажать на удаляемый выключатель
­ Светодиод OG непродолжительно светится
­ нажать кнопку Т
­ Светодиод GN светится
Инверсное обучение выключателя
­ процедура как слева
­ Выключатель сработал, отпустить и снова
нажать (инверсная смена фронта)
Функция
Реле втягивает при сра ба­
тывании
Реле отпускает при нажа­
тии, инверсный выходной
сигнал
Реле втягивается при по да­
че напряжения пи та ния, от­
пускает при сра ба ты ва нии
Реле втягивается при по да­
че напряжения пи та ния, от­
пус кает при сра ба ты ва нии,
ин версный вы ход ной сиг­
нал
Реле втягивается при сра­
ба тывании одного из вы­
клю чателей, отпускает, если
все обученные вы клю ча те­
ли находятся в не при ве­
ден ном в действие со с то я­
нии
Функция фиксации PTM 230
Удаление всех выключателей
­ нажать кнопку Т на 5 сек
­ Светодиод GN быстро мигает (5 Гц)
­ снова нажать кнопку Т на 5 сек пока не погаснет светодиод GN
­ Светодиод GN светится и светодиод OG не светится

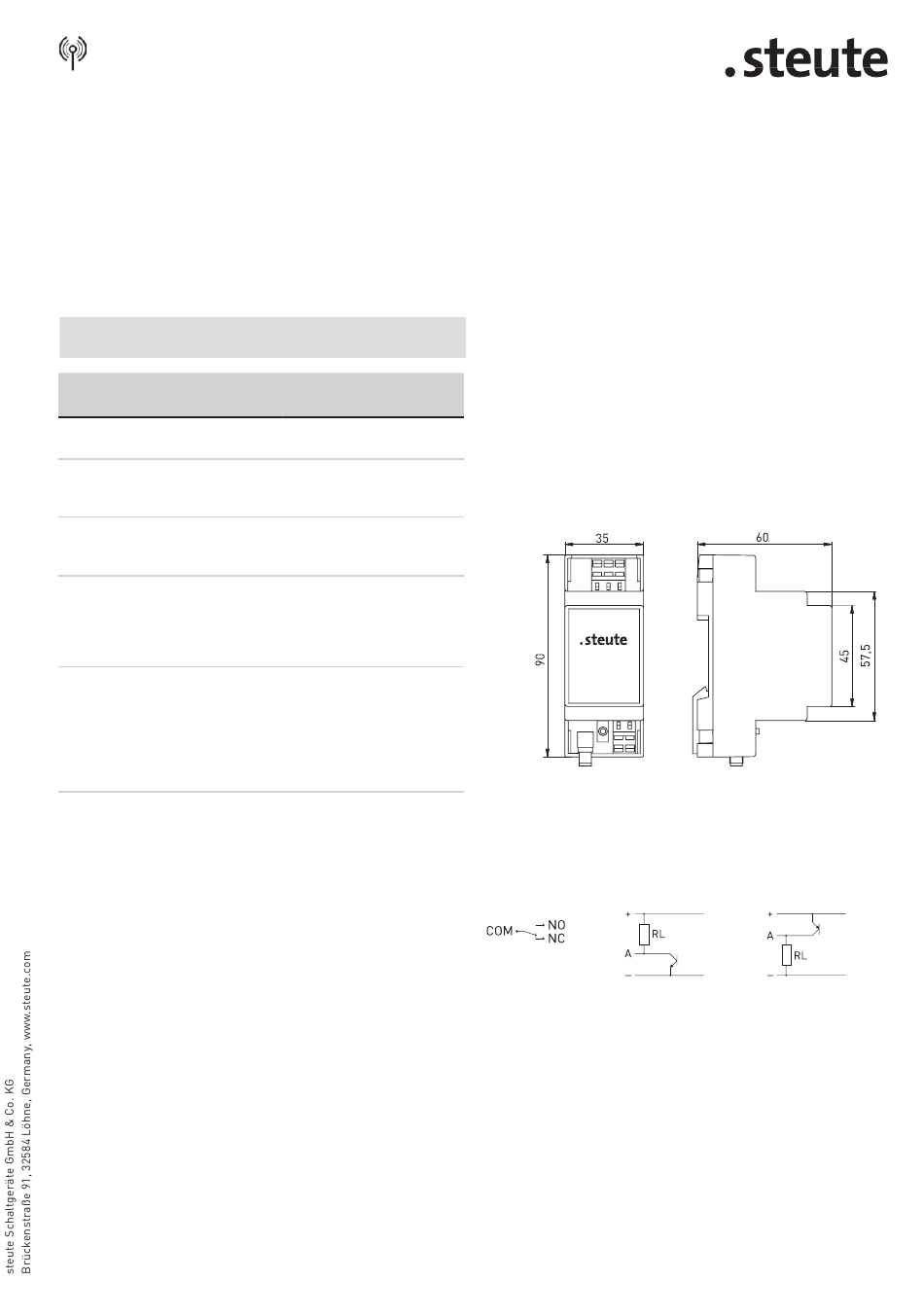

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
Kontakte
Contacts
Contacts
Contatti
Contatos
Контакты
RF Rx EN868-1-1W
RF Rx EN868-1-NPN
1182580 1182581
1186059
Die dargestellten Schaltsymbole beziehen sich auf den spannungs-
losen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status
inativo e sem energia.
Представленные условные обозначения относятся к обесто чен­
ному состоянию приемника.
RF Rx EN868-1-PNP
1182582
