Instructions de montage et d'utilisation
XFP-PE4-6 | AFLX-PE4-6 | VUPX-PE4-6
5.2 Installation et montage des pompes à moteur submersible AFLX et VUPX
L'alimentation sur la pompe à moteur submersible AFLX doit être pourvue d'une grille. La largeur de la grille
est fonction de l'hydraulique de pompe. Pour la connaître, consulter le tableau ci-après.
Type hydraulique
AFLX 0600/0700
AFLX 0800
AFLX 1200
Pour des écartements des barreaux plus importants, veuillez contacter Sulzer
L'alimentation sur la pompe à moteur submersible VUPX doit être pourvue d'une grille. La largeur maximale
de la grille dépend du système hydraulique de pompe. Pour la connaître, consulter le tableau ci-après
Type hydraulique
VUPX 0400
VUPX 0500
VUPX 0600
VUPX 0800
VUPX 1000
VUPX 1200
Pour des écartements des barreaux plus importants, veuillez contacter Sulzer
ATTENTION Respecter le recouvrement minimal selon les documents d'étude en cas de diffé-
rence de niveau.
5.2.1 Installation des pompes à moteur submersible AFLX et VUPX
7
2
4
6
5

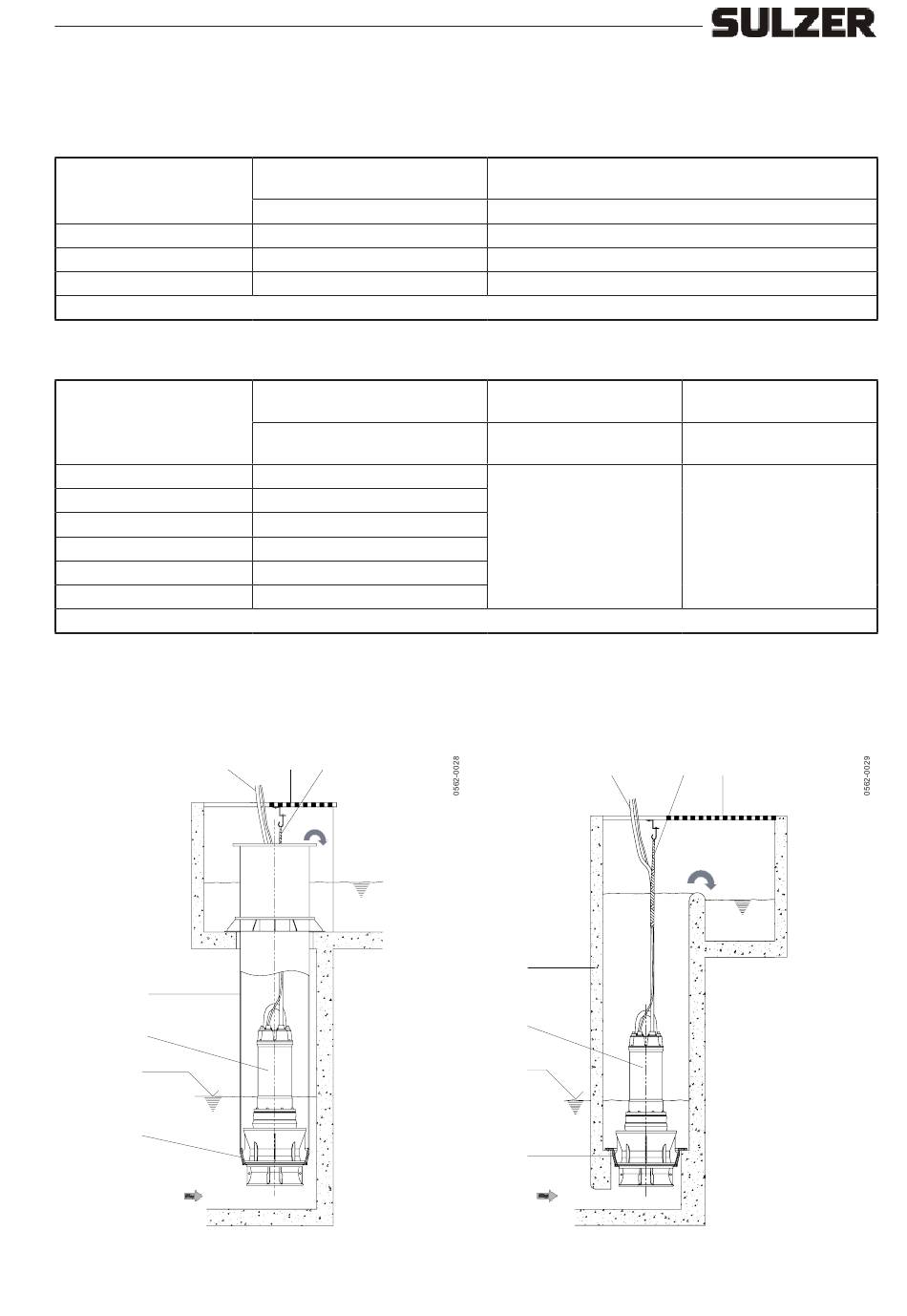

Figure 13a AFLX/VUPX avec tube en acier
FR 2500-J
Eau pure
Ecartement des barreaux en mm
≤ 40
≤ 60
≤ 100
Eau pure
Ecartement des barreaux en mm
≤ 30
≤ 40
≤ 50
≤ 60
≤ 80
≤ 80
1 8
Eaux mixtes, de rivière, usées, de pluie; installation
de prédécantation, recirculation
Ecartement des barreaux en mm
Eaux mixtes, de rivière,
usées, de pluie
Ecartement des barreaux
en mm
≤ 25
7
3
4
6
5
Figure 13b AFLX/VUPX avec puits montant en béton
≤ 20
≤ 30
≤ 50
Stations de prédécanta-
tion, recirculation
Ecartement des barreaux
en mm
≤ 6
8 1
73
