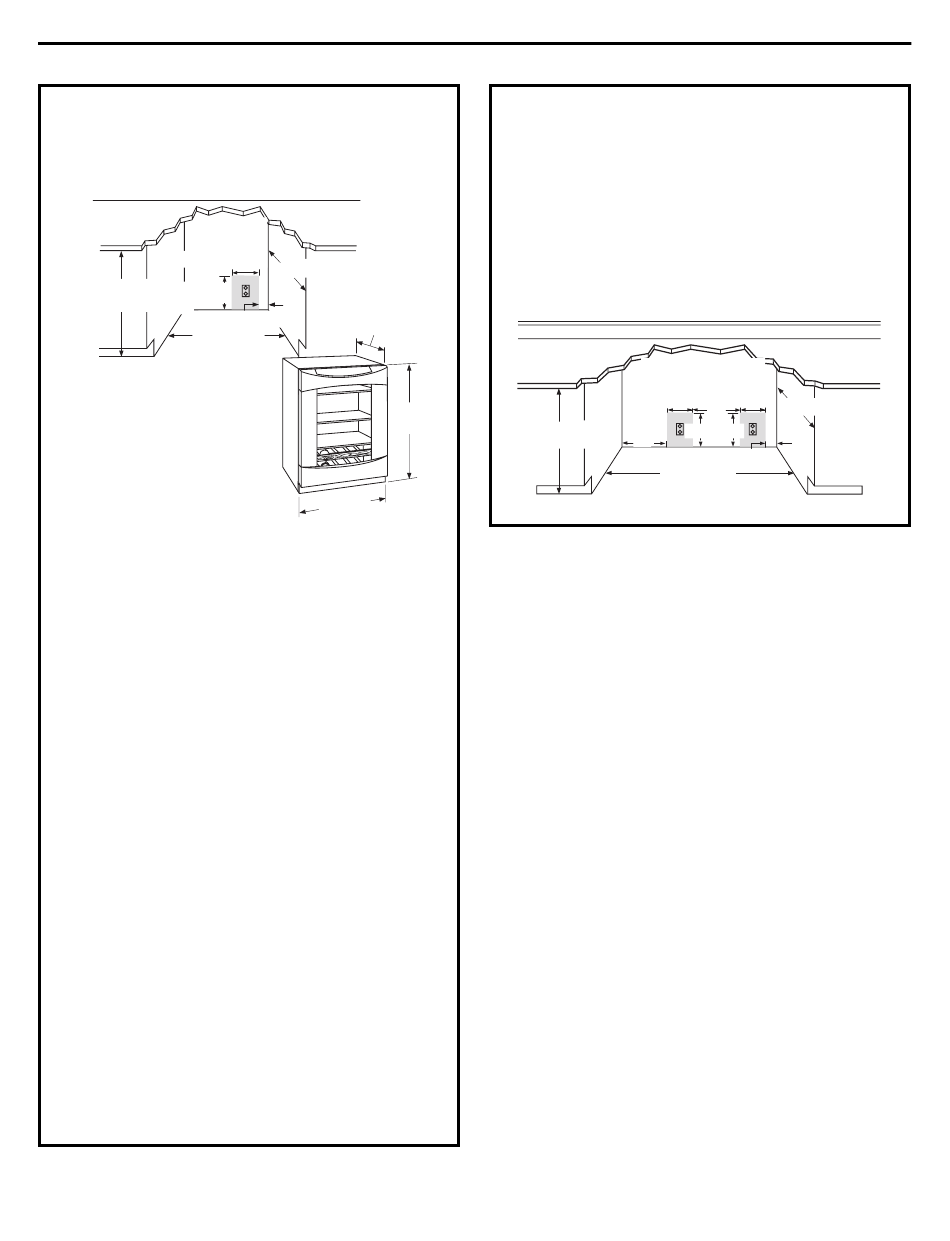

EL ESPACIO DE INSTALACIÓN
El centro de bebidas y el refrigerador de vino puede situarse
por sí mismo o encastrarse utilizando las dimensiones de
sección siguientes.
Ubicar toma
Locate
de corriente
Outlet
26,8 cm (10-1/2")
10-1/2"
87,6 a 88,9 cm
22,9 cm (9") 9" Max.
34-1/2"-35"
(34-1/2" a 35")
máx.
3,8 cm (1-1/2") 1-1/2"
24" Min.
61 cm (24")
mín.
Dimensiones del producto:
Altura: 87,6 cm (34-1/2")
Ancho: 60,3 cm (23-3/4")
Profundidad: 64,8 cm (25-1/2")
Dimensiones de sección:
Altura: 87,6–88,9 cm (34-1/2–35")
Ancho: 61 cm (24") mínimo
Profundidad: 61 cm (24") mínimo
La profundidad de sección debe ser de 61 cm (24")
Las dimensiones de sección mostradas permiten un
recorrido de puerta completo y acceso a los bastidores de
extracción cuando se instala en un gabinete estándar de
61 cm (24") de profundidad.
• La puerta debe sobresalir 5,7 cm (2-1/4") fuera de los
gabinetes circundantes. A modo de referencia rápida,
el borde trasero de la empuñadura debe sobresalir un
mínimo de 1,6 cm (5/8") por fuera del borde frontal de
la mesada.
• Si se instala entre gabinetes sin marco, puede que
sea necesario un panel lateral o una franja de relleno de
1,3 cm (1/2") de ancho en la parte de la bisagra. La franja
de relleno actuará como espaciador entre la caja y el
recorrido de la puerta del gabinete adyacente. El ancho
de la apertura debe incluir los paneles de relleno.
NOTA: la puerta debe sobresalir 5,7 cm (2-1/4") con
respecto a los gabinetes circundantes.
• El centro de bebidas y el refrigerador de vino pueden
instalarse de forma independiente.
Especificaciones adicionales
• Es necesaria una fuente de alimentación de 120 voltios
60Hz., de 15 o 20 amperios. Se recomienda un circuito
ramificado correctamente conectado a tierra o un
interruptor automático. Instale un receptáculo eléctrico
con tres tomas correctamente conectado a tierra en la
pared tal y como se muestra. La conexión eléctrica debe
estar situada en la pared posterior, como se indica.
NOTA: no se recomienda utilizar GFI (interruptor
de fallos de conexión a tierra).
Instrucciones de instalación
61 cm (24")
24"
64,8 cm
(25-1/2")
25-1/2"
87,6 cm
34-1/2"
(34-1/2")
60,3 cm 23-3/4"
(23-3/4")
INSTALACIONES CONJUNTAS
Aumente la capacidad de almacenamiento instalando
dos centros de bebidas o refrigeradores de vino de forma
conjunta. O, para un centro de refrigeración completo,
instale cualquiera de estas unidades de forma conjunta.
• Una instalación conjunta requiere una apertura de al
menos 120,6 cm (47-1/2"). No son necesarios kits de corte.
• Los productos deben conectarse a tomas de corriente
independientes y correctamente conectadas a tierra.
Ubicar toma de corriente
87,6 a 88,9 cm 38,1 cm
34-1/2"-35"
15"
(34-1/2 a 35") (15")
51
Locate
Outlet
26,8 cm
26,8 cm
35,6 cm
(10-1/2") 10-1/2" 10-1/2"
(10-1/2")
(14") 24"
61 cm (24")
14"
22,9 cm (9") 9" 9"
1-1/2"
3,8 cm (1-1/2")
47-1/2" Min.
120,6 cm
(47-1/2") min.
