InTrac
®
7XX e
InTrac
®
7XX e
52 403 124

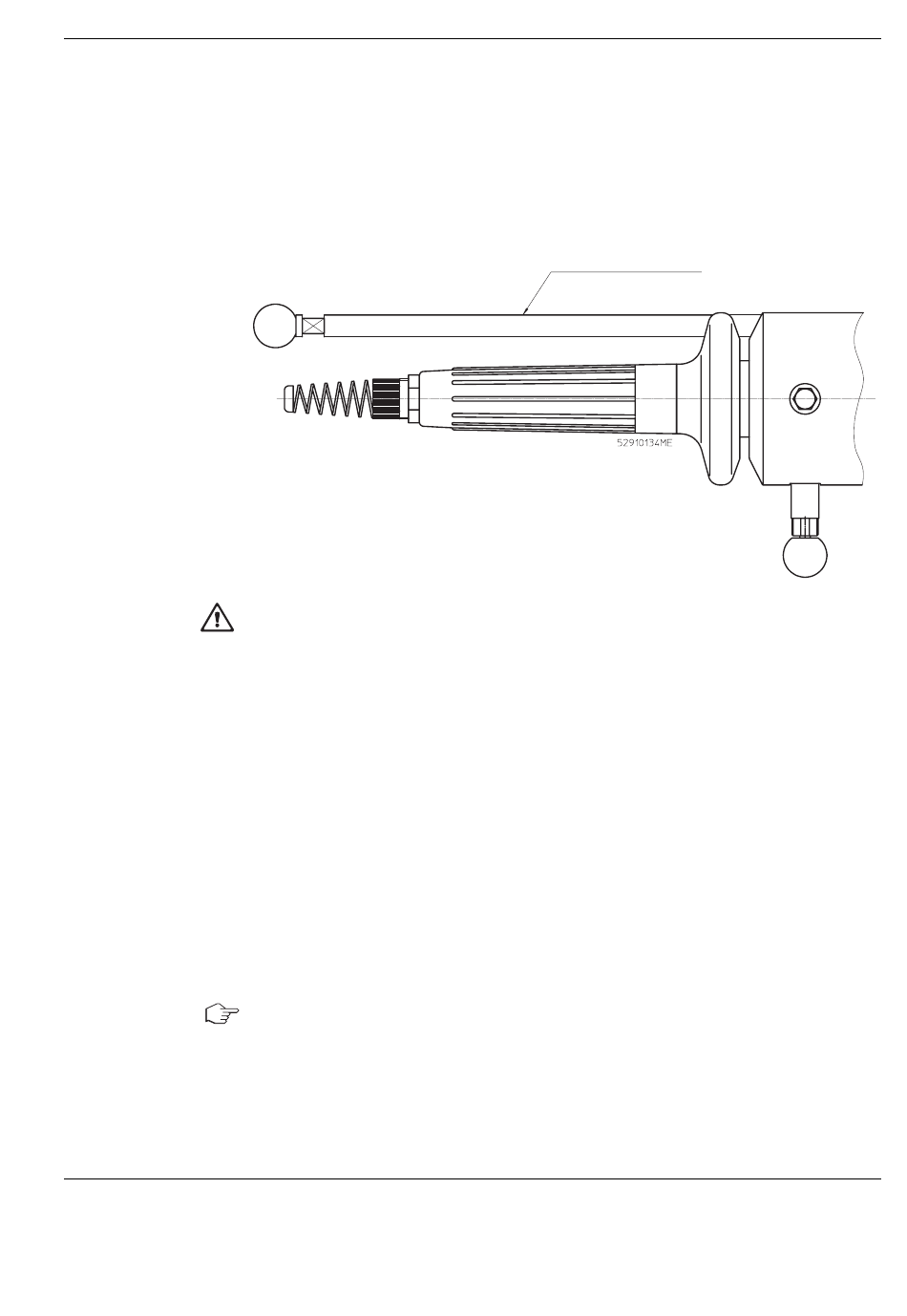

Utilisation de la longue tige de positionnement (verrouillage de torsion)
Aux supports rétractables InTrac7X7e et InTrac7X9e, on peut, en remplacement de la tige de
positionnement courte, visser la longue tige de positionnement accompagnant la livraison. Par
cette opération, le risque d'une erreur de manipulation lorsque l'électrode/la sonde est montée
s'amoindrit et le tube à immersion ne peut plus se tourner de sa position optimale par l'action
de retrait et d'introduction.
Danger! Si le tube à immersion est dans une position indéfinie, l'admission resp. les sorties de
la chambre de rinçage peuvent s'obturer; cette situation perturbe l'afflux normal du milieu de
nettoyage resp. de rinçage vers l'électrode/la sonde.
3.6.2 Description du fonctionnement: support rétractable pneumatique
La pression d'air, provenant des raccords de la commande pneumatique, agit sur le haut ou sur
le bas du piston du tube à immersion. Ceci engendre un mouvement du support rétractable qui
entraîne dans sa course l'électrode/la sonde vers le bas («position de mesure») ou vers le haut
(«position de maintenance»). A la fin de course, le piston reste sous pression d'air.
Aux versions comportant une rétrocommande, un signal pneumatique ou inductif est engendré.
Ce signal est utilisé pour le téléaffichage des positions de mesure et de maintenance (le télé -
affichage n'est pas compris dans la livraison).
Indication: on peut régler de façon progressive la vitesse d'introduction et de retrait du support
rétractable à la vis de la soupape d'étranglement.
Tige de positionnement
© 02 / 14 Mettler-Toledo AG, CH-8606 Greifensee
47
Imprimé en Suisse
