Description des commandes

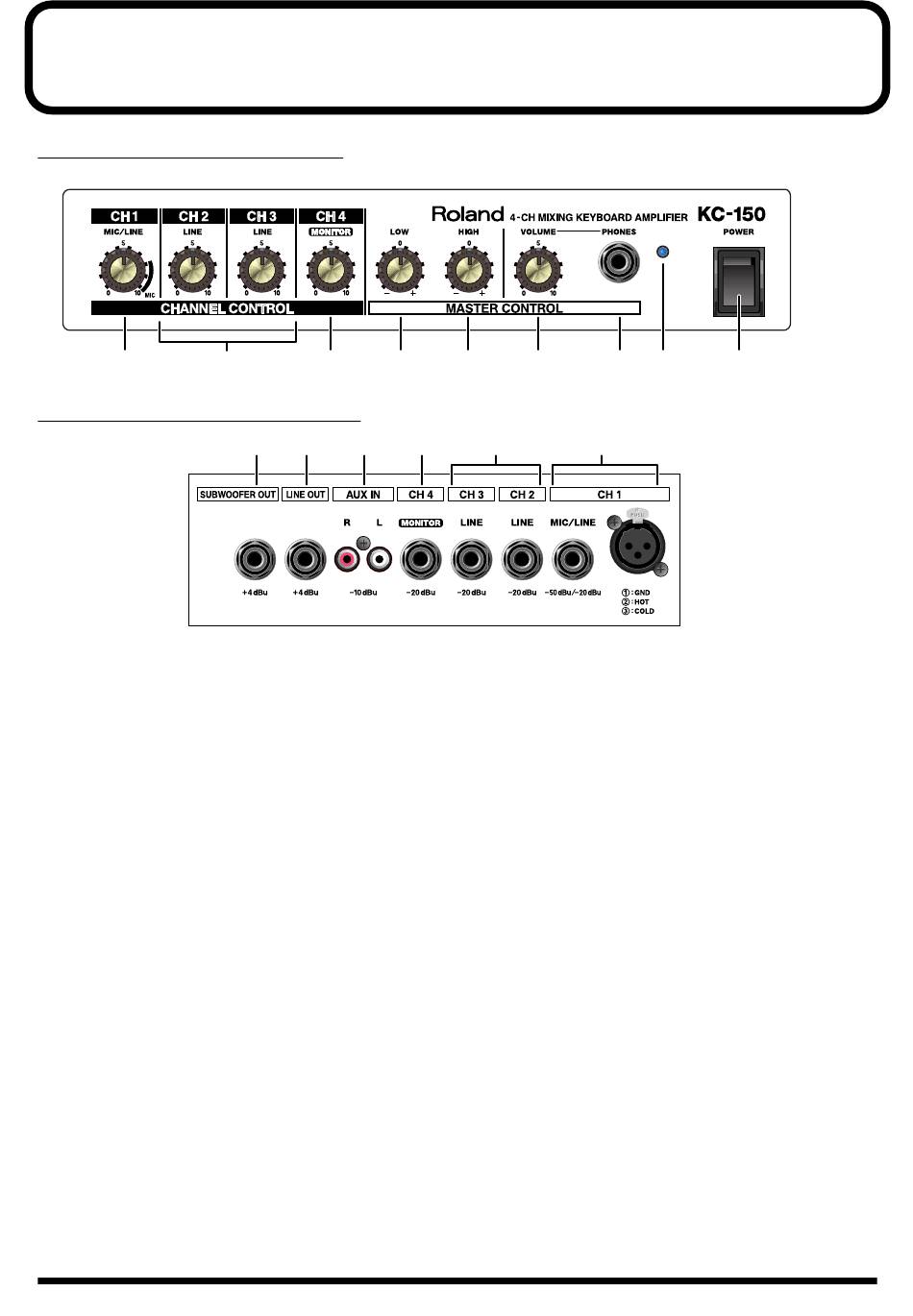

Panneau de commandes
1
Panneau des connecteurs
CHANNEL CONTROL
1. Commande CH 1 /prises d'entrée CH 1
Outre une prise jack standard d'1/4", ce canal est doté d'une
prise XLR symétrique qui permet de brancher un microphone.
Ce canal permet la connexion de sources d'entrée allant du
niveau microphone (–50 dBu) au niveau ligne, tels que des
modules de sons et d'autres appareils (–20 dBu).
2. Commandes CH 2 et CH 3/prises
d'entrée CH 2 et CH 3
Branchez-y votre clavier, module de sons ou d'autres
appareils. Ces prises sont conçues pour des signaux d'entrée
de niveau ligne (–20 dBu).
3. Commande CH 4/prise d'entrée CH 4
Le canal CH 4 sert à l'écoute du signal reçu. Le signal reçu via le
canal CH 4 n'est pas transmis à la sortie Line Out. Il est
seulement reproduit par les haut-parleurs de l'amplificateur et
via la prise casque.
Vous pouvez utiliser le KC-150 comme retour de sono ou
comme moniteur pour vos concerts ou dans d'autres
applications. Cela vous permet par exemple d'écouter seul (ou
avec vos musiciens) le clic d'une boîte à rythmes.
Branchez-y un clavier, un module de sons ou d'autres
appareils. Cette prise est conçue pour recevoir un signal
d'entrée de niveau ligne (–20 dBu).
30
2
3
12
11
10
4
5
6
3
2
* Si vous n'utilisez aucune source de signal de niveau ligne, ser-
vez-vous du canal CH4 comme des autres canaux.
MASTER CONTROL
Ces commandes règlent le timbre et le volume des haut-
parleurs internes ou du casque.
4. Commande LOW
Règle le niveau des graves.
5. Commande HIGH
Règle le niveau des aigus.
6. Commande VOLUME
Règle le volume général des haut-parleurs internes. Ce
réglage affecte aussi le signal transmis à la prise
SUBWOOFER OUT.
Quand vous utilisez un casque, cette commande règle le
niveau du signal au casque.
* La commande VOLUME n'affecte pas le signal transmis à la
prise Line Out.
7. Prise PHONES
Permet de brancher un casque d'écoute. Les haut-parleurs de
l'appareil sont désactivés quand vous branchez un casque à
cette prise.
De même, la prise SUBWOOFER OUT ne transmet alors
aucun signal.
