Mode d'emploi

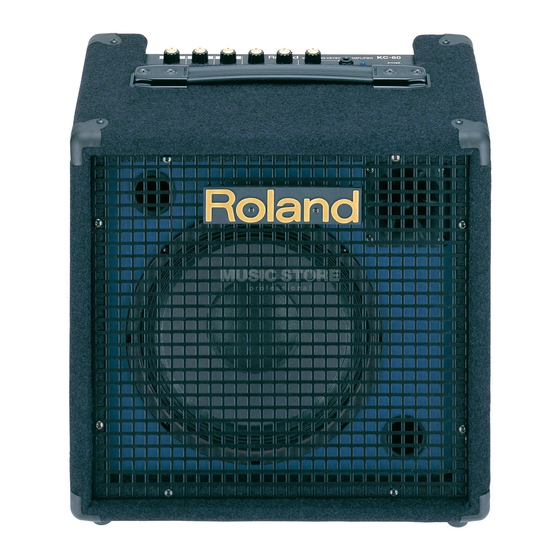

Félicitations et merci d'avoir opté pour l'amplificateur de clavier KC-60 de Roland.
Cette section contient des informations vitales pour l'utilisation correcte de cet
appareil. En outre, pour maîtriser correctement chaque fonction de votre nouvelle
acquisition, veuillez lire entièrement ce Mode d'emploi. Conservez ensuite le manuel à
portée de main pour toute référence ultérieure.
Cet appareil est doté d'un circuit de protection.
Avant d'utiliser cet appareil, veuillez lire attentivement les sections intitulées:
• INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
• CONSIGNES DE SÉCURITÉ (p. 27 & 28)
• Remarques importantes (p. 29).
• Utilisation d'un support d'enceinte (p. 34)
Ce circuit contribue à protéger l'appareil en cas de surcharge prolongée dans un
environnement de température ambiante élevée. Vous pourriez remarquer une
coupure du son lorsque le circuit de protection est actif.
Lisez entièrement toute la documentation fournie pour utiliser correctement l'appareil.
Caractéristiques
• Ce combiné moniteur-amplificateur est conçu pour produire un son de haute
qualité avec une série de sources diverses, y compris des claviers et des modules de
sons numériques.
• Le moniteur à deux voies est équipé d'un haut-parleur de 25 cm (10") et d'un
tweeter. Il délivre une puissance maximum de 40W.
• La section d'entrée comporte un mélangeur à trois canaux. Le canal 1 est conçu pour
recevoir le signal d'un micro et est doté d'un connecteur XLR.
• La prise SUB WOOFER OUT sert à brancher un subwoofer pour renforcer
davantage l'impact des graves.
• La prise AUX IN de type Cinch/RCA permet de brancher facilement des sources
comme un lecteur CD et MD.
• Section Master avec égaliseur pratique à deux bandes pour peaufiner votre son.
• Possibilité de monter le moniteur et l'amplificateur compact sur un support
d'enceinte.
• La prise pour casque d'écoute permet un travail nocturne silencieux.
Copyright © 2002 ROLAND CORPORATION
Tous droits réservés. Toute reproduction intégrale ou partielle de cette
publication est interdite sous quelque forme que ce soit sans l'autorisation écrite
de ROLAND CORPORATION.
Publicité
Table des Matières
Manuels Connexes pour Roland KC-60
Sommaire des Matières pour Roland KC-60
- Page 1 Mode d’emploi Félicitations et merci d’avoir opté pour l’amplificateur de clavier KC-60 de Roland. Cette section contient des informations vitales pour l’utilisation correcte de cet appareil. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement ce Mode d’emploi. Conservez ensuite le manuel à...
- Page 2 L’éclair dans un triangle équilatéral est destiné à alerter CAUTION l’utilisateur de la présence à l’intérieur de l’appareil d’une tension électrique de force suffisante pour constituer un RISK OF ELECTRIC SHOCK DO NOT OPEN risque d’électrocution. ATTENTION : RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR Le point d’exclamation dans un triangle équilatéral est destiné...
-
Page 3: Consignes De Securité
OBSERVEZ TOUJOURS CE QUI SUIT AVERTISSEMENT AVERTISSEMENT 008a • Avant d’utiliser le KC-60, veillez à lire les instruc- • Branchez uniquement le KC-60 à une prise de tions ci-dessous et le Mode d’emploi. courant répondant aux spécifications énoncées dans le Mode d’emploi ou imprimées au dos de ...................... - Page 4 • Avant de déplacer cet appareil, débranchez le nance Roland le plus proche ou un distributeur cordon secteur de la prise de courant et tous les Roland agréé (vous en trouverez la liste à la page câbles le reliant à des appareils périphériques. “Information”).
-
Page 5: Remarques Importantes
Entretien • Ne vous servez pas du KC-60 sur le même circuit qu’un • Pour nettoyer le KC-60, utilisez un chiffon sec et doux ou à appareil générateur de parasites (tel qu’un moteur électri- la rigueur légèrement humidifié avec de l’eau. Pour enle- que ou un système variateur de lumière). -
Page 6: Description Des Commandes
POWER Sert à mettre l’appareil sous tension/hors tension. Commande LOW Règle le timbre dans la plage des graves. * Réglez toujours le volume du KC-60 et des appareils connectés au minimum avant de mettre l’équipement sous tension/hors Commande HIGH tension. -
Page 7: Panneau Arrière
Description des commandes Panneau arrière fig.02 5. Prises d’entrée CH 1 8. Prise LINE OUT Outre une prise jack standard, ce canal est doté d’une prise C’est ici que vous branchez votre console, enregistreur ou d’entrée XLR symétrique qui permet de brancher un micro- autre équipement similaire. -
Page 8: Effectuer Les Connexions
Effectuer les connexions L’illustration ci-dessous montre comment effectuer les connexions entre le KC-60 et les autres appareils. Panneau de commandes Panneau arrière Casque stéréo Microphone OUTPUT OUTPUT INPUT INPUT Lecteur CD Subwoofer (avec Clavier Enregistreur amplificateur Console de mixage Voici un exemple de configuration exploitant pleinement les * Notez que selon la position des microphones par rapport aux enceintes, vous pourriez obtenir du Larsen (un sifflement). -
Page 9: Mettre L'appareil Sous/Hors Tension
éléments du système et METTEZ HORS TENSION les appareils en inversant l’ordre de leur mise sous tension. 1. Vérifiez que toutes les commandes de volume du KC-60 et des appareils connectés sont sur 0. 2. Mettez sous tension tous les appareils branchés aux entrées du KC-60. -
Page 10: Utilisation D'un Support D'enceinte
Utilisation d’un support d’enceinte Vous pouvez vous procurer un support d’enceinte afin de placer le KC-60 à la hauteur optimale pour une utilisation comme retour ou sonorisation d’appoint. AVERTISSEMENT Le KC-60 est conçu pour être monté uniquement sur des Avant le montage, réglez le support d’enceinte sur une supports d’enceinte dont les dimensions correspondent... - Page 11 Appendices Schéma logique LINE OUT MIC/LINE COLD BALANCE CH 1 VOL SUB WOOFER MIC/LINE UNBALANCE PHONES CH 2 TWEETER CH 2 VOL HIGH PASS FILTER FULLRANGE CH 3 MASTER VOL POWER AMP CH 3 VOL HIGH AUX/IN AUX/IN Caractéristiques principales Puissance de sortie nominale Prises 40 W...
