Effectuer les connexions

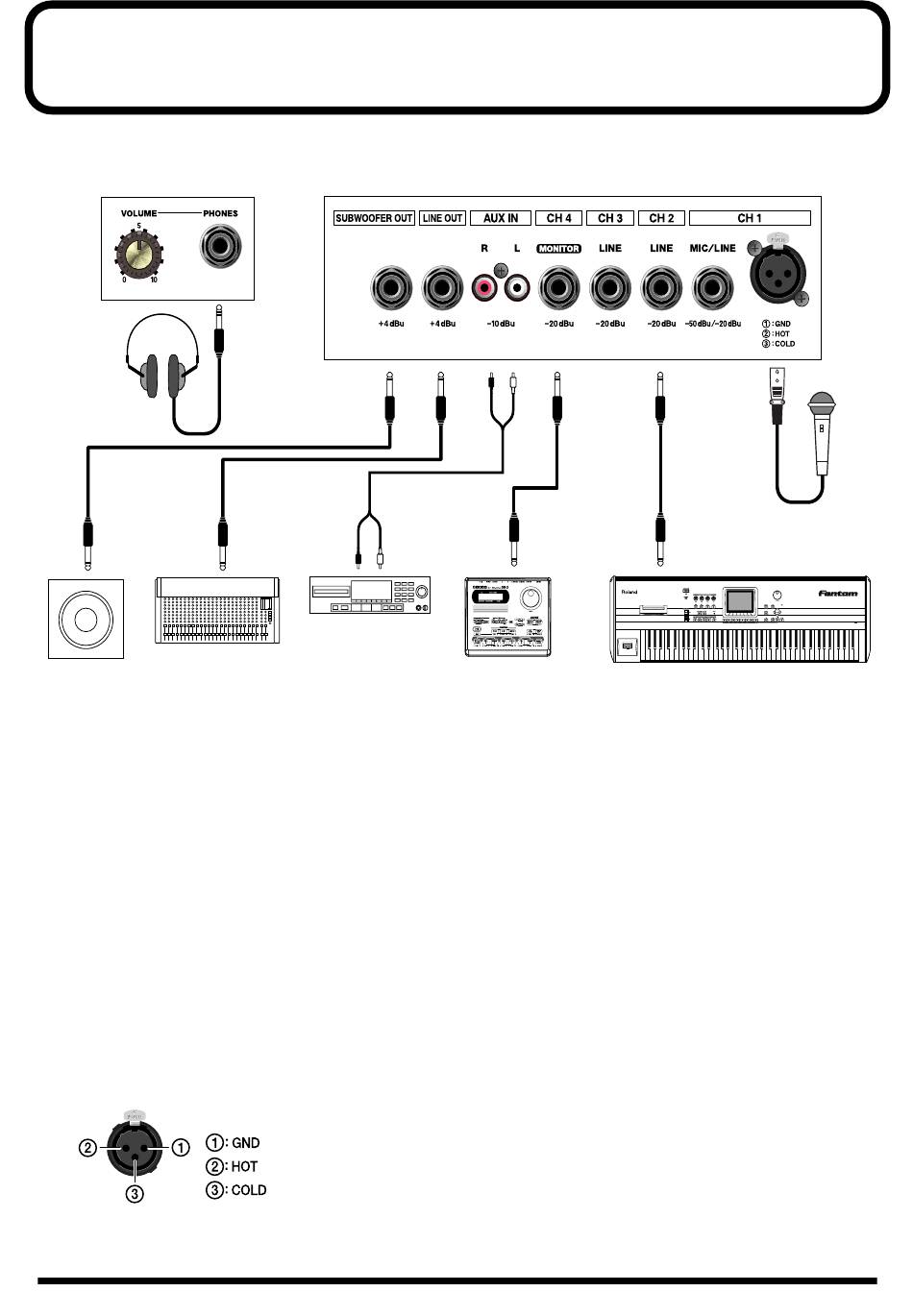

L'illustration ci-dessous montre comment effectuer les connexions entre le KC-150 et les autres appareils.
Panneau de commandes
Casque stéréo
INPUT
Console de mixage
Subwoofer
(actif)
Voici un exemple de configuration exploitant pleinement les
fonctions de mixage et d'écoute du KC-150.
Un micro est branché à l'entrée CH 1 compatible avec les
signaux d'entrée de niveau microphone. Branchez un clavier,
un enregistreur ou toute autre source de signal aux entrées
CH 2, CH 3 et CH 4.
* Le signal reçu via le canal CH 4 n'est pas transmis à la sortie
Line Out.
* Pour éviter tout dysfonctionnement ainsi que d'endommager les
enceintes ou les autres périphériques, diminuez le volume et
coupez l'alimentation de tous les appareils avant d'effectuer les
connexions. Réglez toutes les commandes de volume des canaux
du KC-150 et sa commande VOLUME sur zéro.
* L'illustration suivante détaille l'assignation des broches pour la
prise XLR. Avant d'effectuer toute connexion, vérifiez que
l'assignation des broches de la prise XLR est compatible avec les
autres appareils.
32
Face arrière
INPUT
Lecteur CD
OUTPUT
Boîte à rythmes
* Notez que selon la position du microphone par rapport aux
enceintes, vous pourriez obtenir du Larsen (un sifflement).
Voici comment remédier à ce problème:
1. En changeant l'orientation du microphone.
2. En éloignant le microphone des haut-parleurs.
3. En diminuant le volume.
* Si vous utilisez des câbles contenant des résistances, il se pour-
rait que le volume des appareils connectés aux entrées (CH 1~
CH 4 et AUX IN) soit trop bas.
Dans ce cas, utilisez des câbles sans résistance, tels que les
câbles Roland de la série PCS.
Microphone
OUTPUT
Clavier
