Description de l'appareil

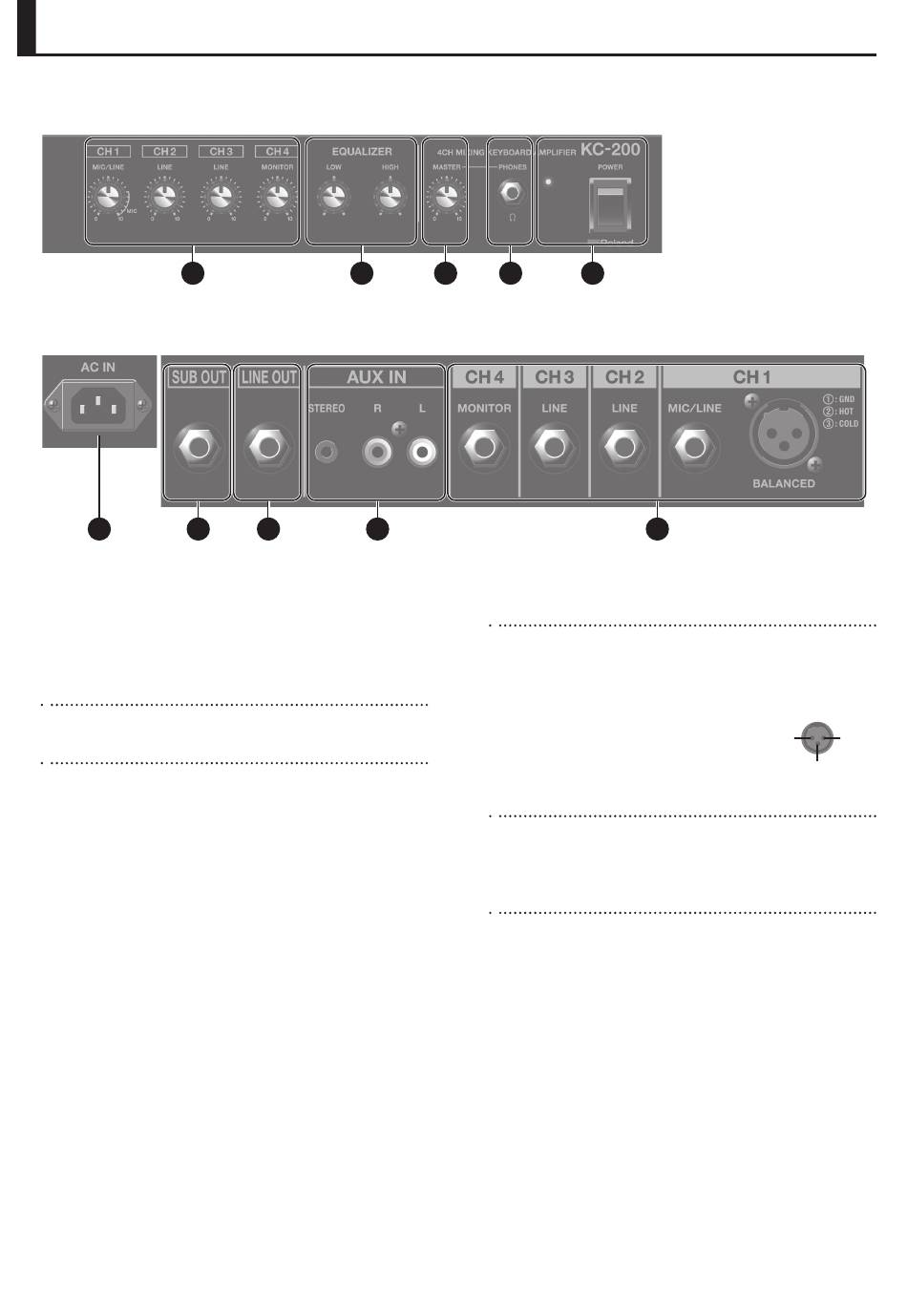

* L'illustration présente le KC-200. Le KC-80 n'est pas équipé d'un bouton CH4 (MONITOR) ni d'une prise CH4 : MONITOR.
Panneau supérieur
1
Panneau arrière
10
1
Boutons [CH1]–[CH4] (le KC-80 est uniquement équipé des
boutons [CH1]–[CH3])
Réglez le volume des appareils connectés à CH1 (prise XLR, prise
MIC/LINE), CH2/CH3 (prise LINE) et CH4 (prise MONITOR).
2
EQUALIZER
Bouton [LOW]
Règle le niveau sonore des basses fréquences.
Bouton [HIGH]
Règle le niveau sonore des hautes fréquences.
3
Bouton [MASTER]
Permet de régler le volume général.
Ce bouton permet de régler simultanément le volume émis
depuis la prise SUB OUT.
* Le bouton [MASTER] ne permet pas de régler le signal envoyé
depuis la prise LINE OUT.
4
Prise PHONES
Permet de raccorder le casque.
Pour régler le volume, utilisez les boutons [CH1]–[CH4] et le
bouton [MASTER].
* Si une fiche est insérée dans cette prise, aucun son n'est émis
depuis le haut-parleur de l'appareil. Cette fonctionnalité est très
pratique si vous ne souhaitez pas que le haut-parleur émette un
son fort, lorsque vous jouez la nuit par exemple.
5
Commutateur [POWER]
Permet de mettre sous tension et hors tension. Lorsque l'appareil
est sous tension, le voyant à gauche de ce commutateur est
allumé.
4
2
9 8
3 4
7
6
Prises d'entrée CH1–CH4
CH1 : prise BALANCED, prise MIC/LINE
CH1 est équipé d'une prise 6,35 mm MIC/LINE et d'une prise
BALANCED XLR utile pour brancher un microphone.
Ce canal prend en charge des niveaux allant du niveau d'entrée
microphone (-50 dBu) au niveau d'entrée de ligne (-20 dBu) pour
les sources telles qu'un générateur de son.
* Affectation des broches de la prise CH1
BALANCED
CH2, CH3 : prises LINE
Utilisez ces prises pour connecter des claviers, des générateurs de
son et autres dispositifs.
Elles acceptent l'entrée de niveau de ligne (-20 dBu).
CH4 : prise MONITOR (KC-200 uniquement)
CH 4 est dédié au canal de monitoring. Le signal entré sur
CH 4 n'est pas envoyé depuis la prise LINE OUT, mais envoyé
uniquement depuis le haut-parleur interne et le casque.
Vous pouvez utiliser le KC-200 pour le talkback depuis un système
de diffusion ou en tant que moniteur pour les prestations en
direct sur scène ou dans d'autres lieux. Il fournit aux musiciens
une manière simple et pratique de surveiller les sons de repères
émis par les percussions.
Utilisez-le pour connecter des claviers, des générateurs de son et
autres appareils. Accepte l'entrée de niveau de ligne (-20 dBu).
7
Prises AUX IN (STEREO, R/L)
Vous pouvez connecter ici un lecteur audio, un instrument de
musique électronique ou une source audio similaire, et l'écouter
pendant que vous jouez.
8
Prise LINE OUT
Connectez cette prise à votre console de mixage ou à votre
enregistreur.
Les boutons du panneau avant n'affectent pas le volume ni le son
de la sortie depuis la prise LINE OUT.
5
6
2 HOT 1 GND
3 COLD
