FONCTIONNEMENT MANUEL
La section Fonctionnement manuel (Fonct . Man .) de l'application Sinter fournit l'accès à divers composants de l'imprimante
qui doivent être contrôlés manuellement pendant l'utilisation du système .
Mise en place du piston de la pièce et du rouleau
Il peut-être nécessaire de « mettre en place » (réinitialiser la position de limite de référence) le piston et le rouleau.
Cela doit être effectué avant le début d'une tâche d'impression, éventuellement pendant les procédures de maintenance .
Avant de pouvoir procéder à l'une ou à l'autre de ces mises en place, les conditions suivantes doivent être remplies :
•
Le démarrage du système SLS est complet et Sinter est en cours d'exécution .
•
La fenêtre Ajouter couche de poudre est fermée .
Mise en place du piston de la pièce
Avant de pouvoir déplacer le piston de la pièce dans n'importe quelle position autre que la limite d'origine, le piston doit être
correctement mis en place . Tous les boutons, à l'exception de la Limite d'origine sont obscurcis lorsqu'ils correspondent ´
à un piston devant être mis en place .
1 . Pour mettre un piston en place, cliquez sur le bouton Limite d'origine dans la fenêtre Contrôle du piston .
2 . Une fois que le piston a été mis en place, cliquez sur le bouton Position de départ .
Mise en place du rouleau
•
Pour mettre le rouleau en place, cliquez sur le bouton Limite d'origine dans la fenêtre Contrôle du rouleau .
Ajout et nivellement de poudre
Juste avant d'exécuter votre impression, utilisez la boîte de dialogue Ajouter poudre en mode Fonct .Man . pour ajouter
et niveler la poudre dans la chambre impression.
L'ajout de poudre crée un lit de poudre lisse sur le sol de la chambre de l'impression .
Ajout et nivellement de la poudre
Utilisez le bouton Ajouter poudre pour ajouter manuellement une couche de poudre au lit d'impression . Avant de pouvoir
ajouter une couche de poudre, toutes les conditions suivantes doivent être remplies :
•
Le rouleau doit être stoppé à la limite de gauche .
Le piston doit être mis en place et, s'il est vide, déplacé sur la Position de départ .
•
•
Les boîtes de dialogue de Contrôle du rouleau et de Contrôle du piston ne doivent pas être ouvertes .

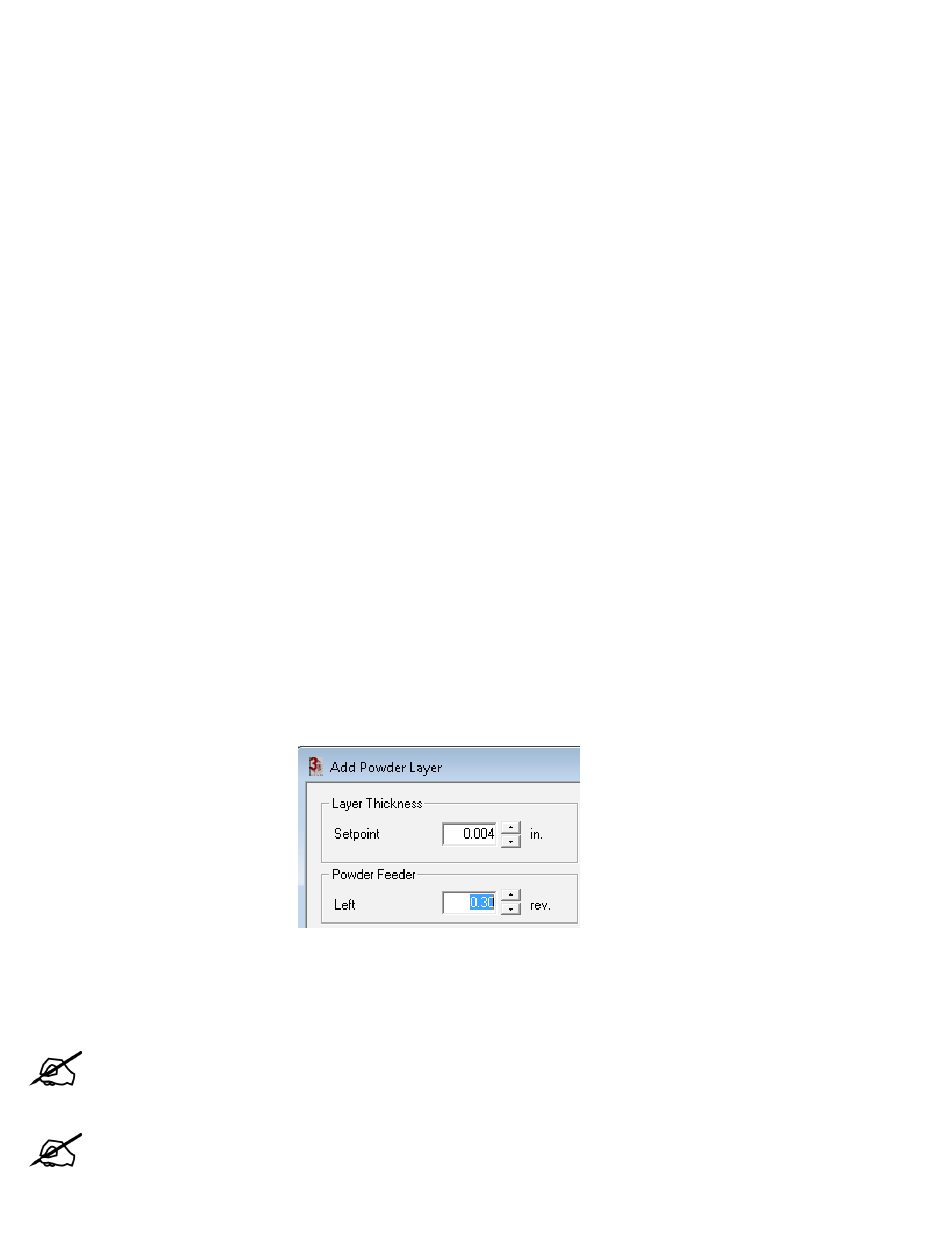

Lorsque vous cliquez sur Ajouter poudre, la boîte de dialogue Ajouter couche de poudre apparaît :
Utiliser la boîte de dialogue Ajouter couche de poudre
Modifiez les valeurs de chaque paramètre dans la boîte de dialogue Ajouter couche de poudre pour obtenir les paramètres que
vous voulez, puis cliquez sur le bouton Ajouter couche .
REMARQUE : cliquez sur le bouton Stop si vous avez besoin d'interrompre le rouleau tandis qu'il ajoute une
couche . Dans ce cas, vous devez replacer le rouleau sur une limite avant de poursuivre . Cliquez sur le bouton
Déplacer vers limite pour replacer le rouleau sur une limite .
REMARQUE : dans certaines circonstances, le système peut ne pas mettre à jour correctement les boutons
Déplacer sur limite, Stop ou Ajouter couche ; ceux-ci peuvent rester grisés alors qu'ils devraient être activés.
Si un bouton que vous devez utiliser apparaît grisé alors qu'il devrait être activé, fermez puis rouvrez la boîte
de dialogue Ajouter couche de poudre pour activer le bouton.
3D Systems, Inc.
26
p/n 76-D020 Rév. A
