FR
Les tuyaux du chauffe-eau et du refroidisseur sont raccordés à une unité de mélange d'eau (PPU) qui fournit de l'eau
chaude/froide à partir du système d'eau du bâtiment. Les échangeurs de chaleur des refroidisseurs/réchauffeurs à évapo-
ration directe (DX) sont remplis en usine avec de l'azote gazeux. Avant de raccorder un échangeur de chaleur à un système
de réfrigération, l'azote gazeux est évacué par une vanne qui est ensuite coupée et les connexions de l'échangeur de cha-
leur sont soudées à une canalisation. Les serpentins des refroidisseurs à eau ou DX sont équipés de bacs de condensation
auxquels il faut raccorder un siphon et une tuyauterie d'évacuation (voir le chapitre « Raccordement d'une évacuation de
condensation »).
Les sections de chauffage électrique nécessitent une alimentation électrique séparée.
Tous les raccordements à la tuyauterie et au réseau du système de chauffage ou de refroidissement
doivent être effectués par un spécialiste qualifié.
Lorsque vous raccordez les manchons des chauffe-eau/refroidisseurs, utilisez deux clés à pipe pour fixer les manchons, si-
non ils seront endommagés. Si de l'eau est utilisée dans le chauffe-eau, pour la protection antigel, le capteur de température
d'eau (B5) doit être installé et fixé avec une sangle sur le tuyau de retour d'eau aussi près que possible du chauffe-eau. Fixez
le capteur de manière à ce que sa partie métallique soit en bon contact avec une surface du tuyau. Le capteur doit être isolé
thermiquement afin que la température ambiante ne fausse pas les mesures de la température de l'eau.
Lorsque la température de l'unité de traitement de l'air est inférieure à 0 °C, il est nécessaire d'utiliser
un mélange eau-glycol comme caloporteur ou de maintenir une température de l'eau de retour d'au
moins 25 °C.
Le pack
tuyauterie doit comprendre une pompe de circulation, qui fait circuler le fluide de chauf-
1
fage/refroidissement à travers le serpentin (circuit plus petit) et une vanne de mélange à trois voies
avec actionneur modulé. En cas d'utilisation d'une vanne à deux voies, il faut en outre installer des
clapets antiretour pour assurer une circulation continue dans le petit circuit. Le PPU doit être installé
le plus près possible du serpentin d'eau.
1
Il est recommandé d'utiliser un PPU fabriqué par Komfovent.
22

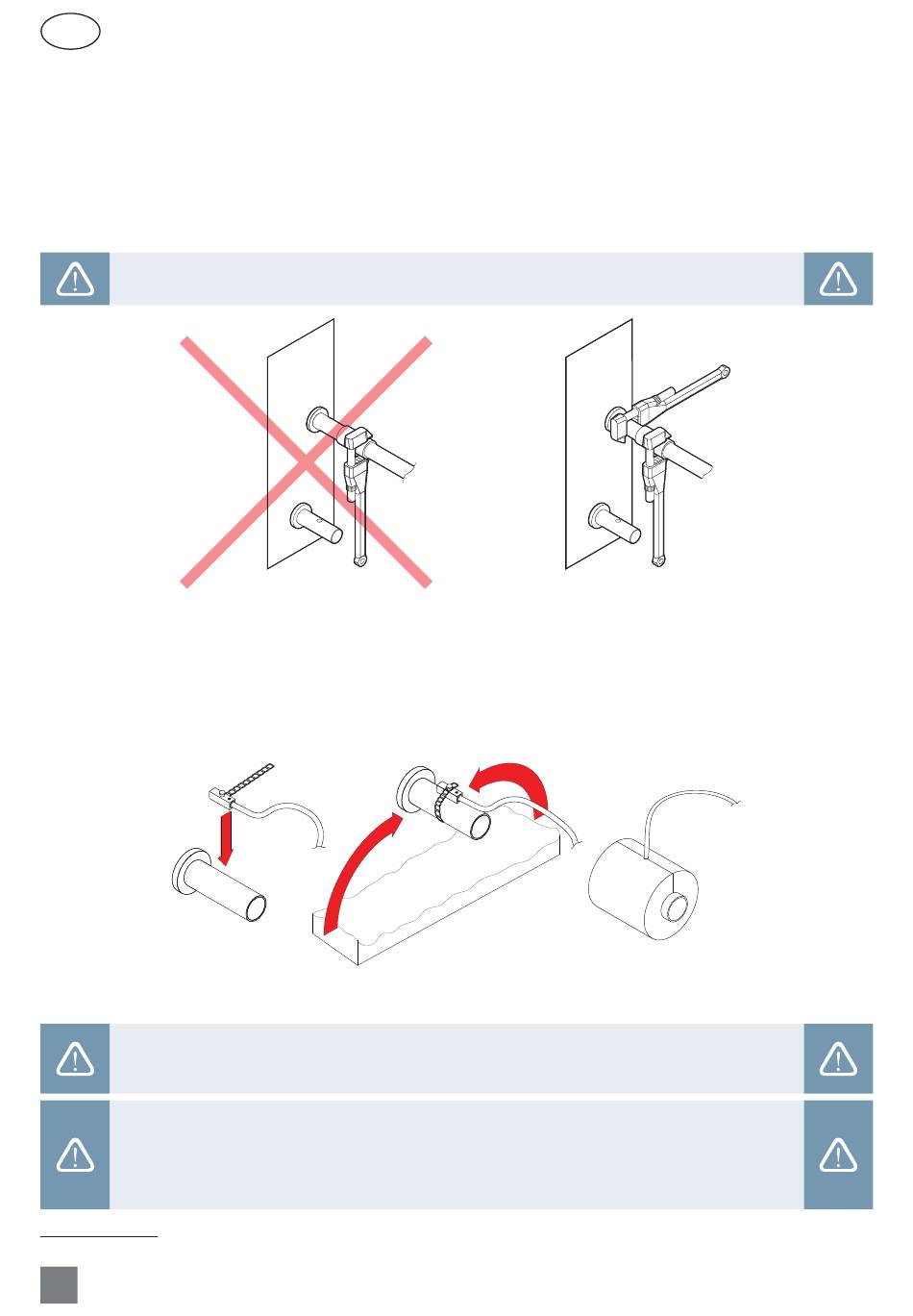

Fig. 20. Connexion des manchons
Fig. 21. Installation d'un capteur de température de l'eau de retour
UAB KOMFOVENT nous nous réservons le droit d'apporter toutes modifications sans préavis
VERSO PRO2_21-08
