1.3.7. Silencieux

Les sections de suppression du bruit sont destinées à réduire le bruit généré par une unité de traitement de l'air et les
débits d'air. Selon le type d'unité et l'emplacement d'une section de silencieux, les sections de suppression peuvent être
séparées pour chaque débit d'air (par exemple, pour l'air de soufflage uniquement) ou doubles, destinées aux deux débits
d'air. La section du silencieux est équipée de cloisons d'absorption du bruit qui peuvent être retirées et nettoyées pendant
les travaux d'inspection. La section du silencieux peut également être équipée d'un filtre compact en option.
1 – cloisons d'absorption de bruit amovibles, 2 – étiquette de la section du silencieux
1.4. Côtés d'inspection
En fonction de la position d'installation et du raccordement des conduites d'air, les unités de traitement de l'air VERSO PRO2
proposent quatre côté d'inspection. Le côté d'inspection est déterminé par la position de la conduite d'air de soufflage (B) :
Conduite d'air L1 pour l'air de soufflage raccordée du côté inférieur gauche de l'unité
VERSO R
C
B
Conduite d'air L2 pour l'air de soufflage raccordée du côté supérieur gauche de l'unité
VERSO R
B
C
UAB KOMFOVENT nous nous réservons le droit d'apporter toutes modifications sans préavis
VERSO PRO2_21-08
1.
1

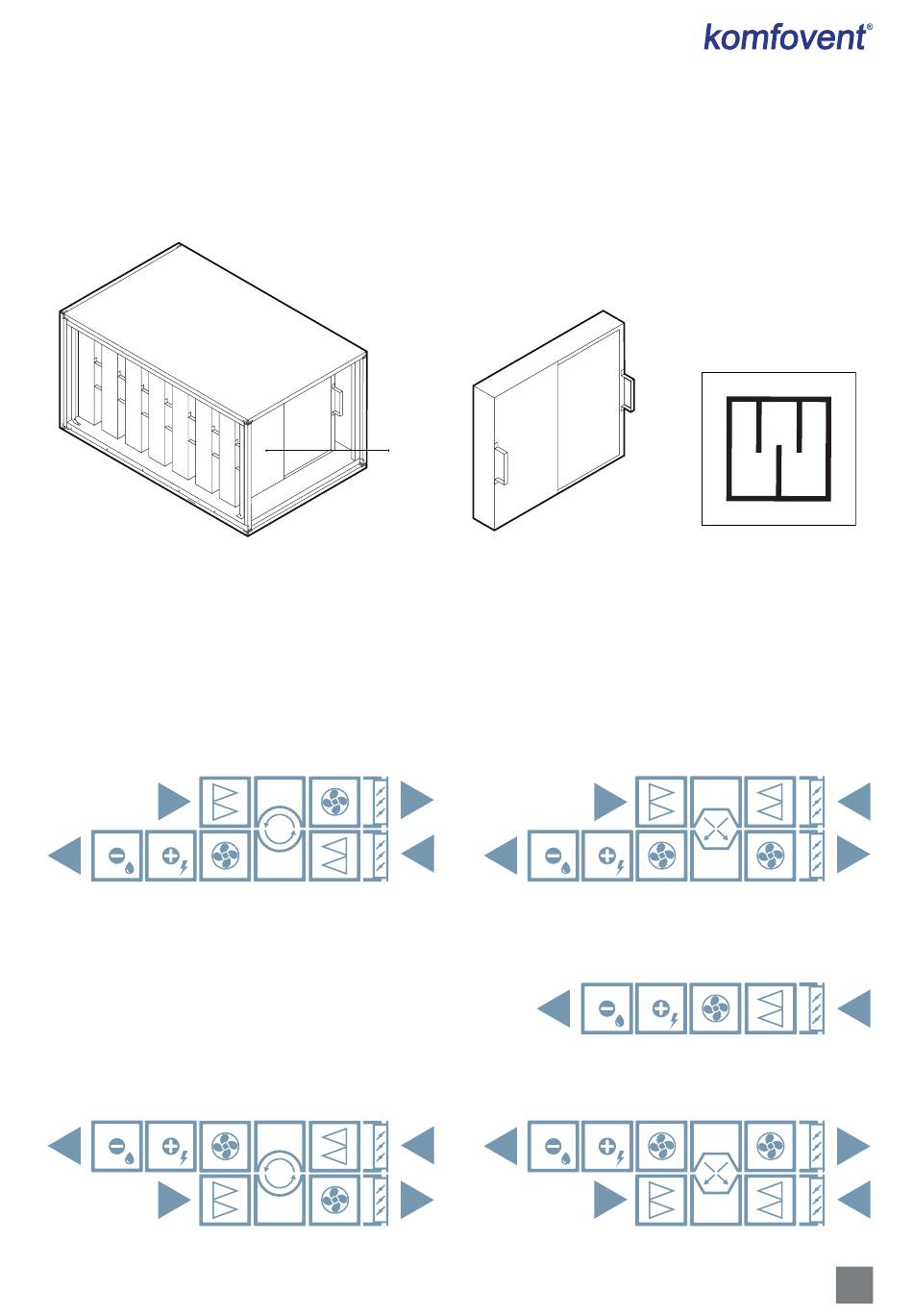

Fig. 8. Section de suppression du bruit
