Directives pour le service

GÉNÉRALITÉS
RISQUE DE BRÛLURES
■
Le boîtier de l'appareil de chauffage demeure chaud
quelque temps après l'arrêt du fonctionnement de
l'appareil.
■
S'assurer que l'appareil et ses composantes aient eu
le temps de se refroidir avant de procéder à
l'entretien ou au nettoyage.
■
Le non-respect de cette directive peut entrainer des
brûlures graves.

RISQUE D'INCENDIE ET D'EXPLOSION

■
Ne pas désassembler ou tenter de réparer toute
composante interne de l'appareil ou du conduit de
gaz.
■
Chaque composante défectueuse doit être
remplacée.
■
Le non-respect de cette directive peut entrainer un
incendie ou une explosion pouvant causer
d'importants dégâts matériels, des blessures graves
ou la mort.
1. Fermer toutes les valves d'alimentation vers
l'appareil et couper le courant électrique vers
l'appareil avant d'effectuer la réparation sauf si le
travail à effectuer ne le requiert.
2. Nettoyer l'orifice du brûleur à l'aide d'air comprimé
ou d'un chiffon doux et sec. Ne pas utiliser de limes,
de vrilles, un alésoir ou tout outil de ce type afin de
nettoyer l'orifice. Ceci aurait pour effet d'agrandir ou
d'endommager l'orifice et causer des anomalies au
niveau de l'allumage et de la combustion. Remplacer
l'orifice s'il ne peut être nettoyé convenablement.

MOTEUR ET ROUE DU VENTILATEUR

1. Retirer les vis retenant la plaque de support du
moteur à son boîtier.
2. Retirer le ventilateur et son moteur du boîtier.
3. Dévisser les vis de pression situées sur la roue du
ventilateur.
4. Retirer l'assemblage du ventilateur hors de l'arbre
d'entrainement du moteur.
5. Dévisser les quatre écrous qui retiennent le moteur à
sa plaque de fixation.
17
ATTENTION
WARNING
3. L'interrupteur de retour de flamme à réinitialisation,
l'interrupteur de mise en marche (On-Off) et le
thermostat peuvent être testés en effectuant une
connexion temporaire de contournement hors du
circuit:
-- Rétablir le courant électrique vers l'appareil et
ouvrir les valves de gaz.
-- Si l'appareil se met en marche, la composante est
donc défectueuse et se doit d'être remplacée.
-- Ne pas laisser la connexion temporaire en place ou
laisser fonctionner l'appareil si la composante est
défectueuse.
-- L'autre façon d'identifier la composante
défectueuse est d'effectuer un test- contrôle de
continuité.
4. Ne pas contourner l'obturateur d'étanchéité d'air. Si
contourné, le module de contrôle d'allumage ne
permettra pas la mise en marche de l'appareil.
Effectuer plutôt un test de continuité. Si défectueux,
remplacer.
5. Ouvrir les panneaux d' accès aux composantes liées
au brûleur ou au ventilateur.
6. Débrancher l'installation éléctrique appropriée en
remplacant des composants. .
7. Pour le ré-assemblage, procéder à l'inverse des
étapes d'entretien énumérées précédemment.
S'assurer de l'étanchéité des branchements de gaz.
8. Après les travaux, mettre l'appareil en marche afin de
s'assurer de son bon fonctionnement. Vérifier la
présence de fuites de gaz.

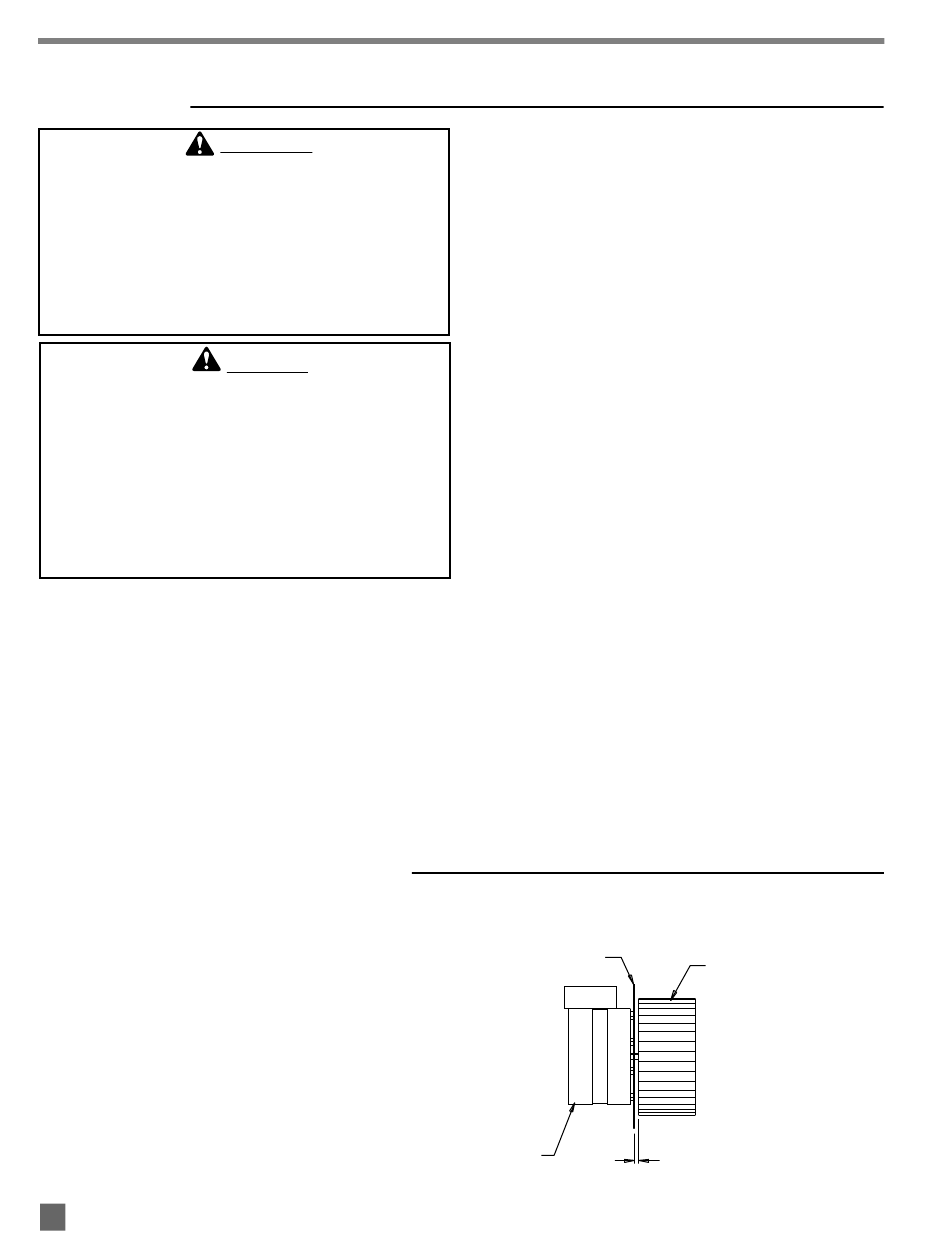

FIG. 17
PLAQUE DE FIXATION
MOTOR MOUNT PLATE
DU MOTEUR
MOTOR
MOTEUR
3 mm
FAN WHEEL
ROUE DU VENTILATEUR
DEGAGEMENT CLEARANCE
