Sunstrip Active MKII
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face arrière de l'appareil vous permet d'assigner les adresses DMX
du projecteur. Il s'agit du premier canal avec lequel le Sunstrip répond à la console de contrôle.
Si vous utilisez la console, retenez que l'appareil est doté de 10 canaux.
Si vous utilisez plusieurs Sunstrip, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Sunstrip devrait être 1 (A001) ; celle du second devrait être
1+10 = 11 (A011) ; celle du troisième devrait être 11+10 = 21 (A021), etc. Assurez-vous qu'il n'y a pas de
superposition entre les canaux pour pouvoir contrôler chaque Sunstrip correctement. Si un ou deux
Sunstrip partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Sunstrips, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles de contrôle de l'éclairage.
Remarque : une fois allumé, le Sunstrip détecte automatiquement si des données DMX 512 sont reçues
ou non. Si aucune donnée n'est reçue au niveau de la prise DMX, la « LED » située sur le panneau de
contrôle ne clignotera pas.
Le problème peut être lié au fait que :
•
Le câble XLR venant de la console de contrôle n'est pas connecté à l'entrée du Sunstrip.
•
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 10 secondes
Si vous n'appuyez sur aucun bouton pendant 10 secondes, l'affichage s'éteindra.
Pour allumer l'écran, appuyez sur le bouton Mode, Setup, Up ou Down.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 30714

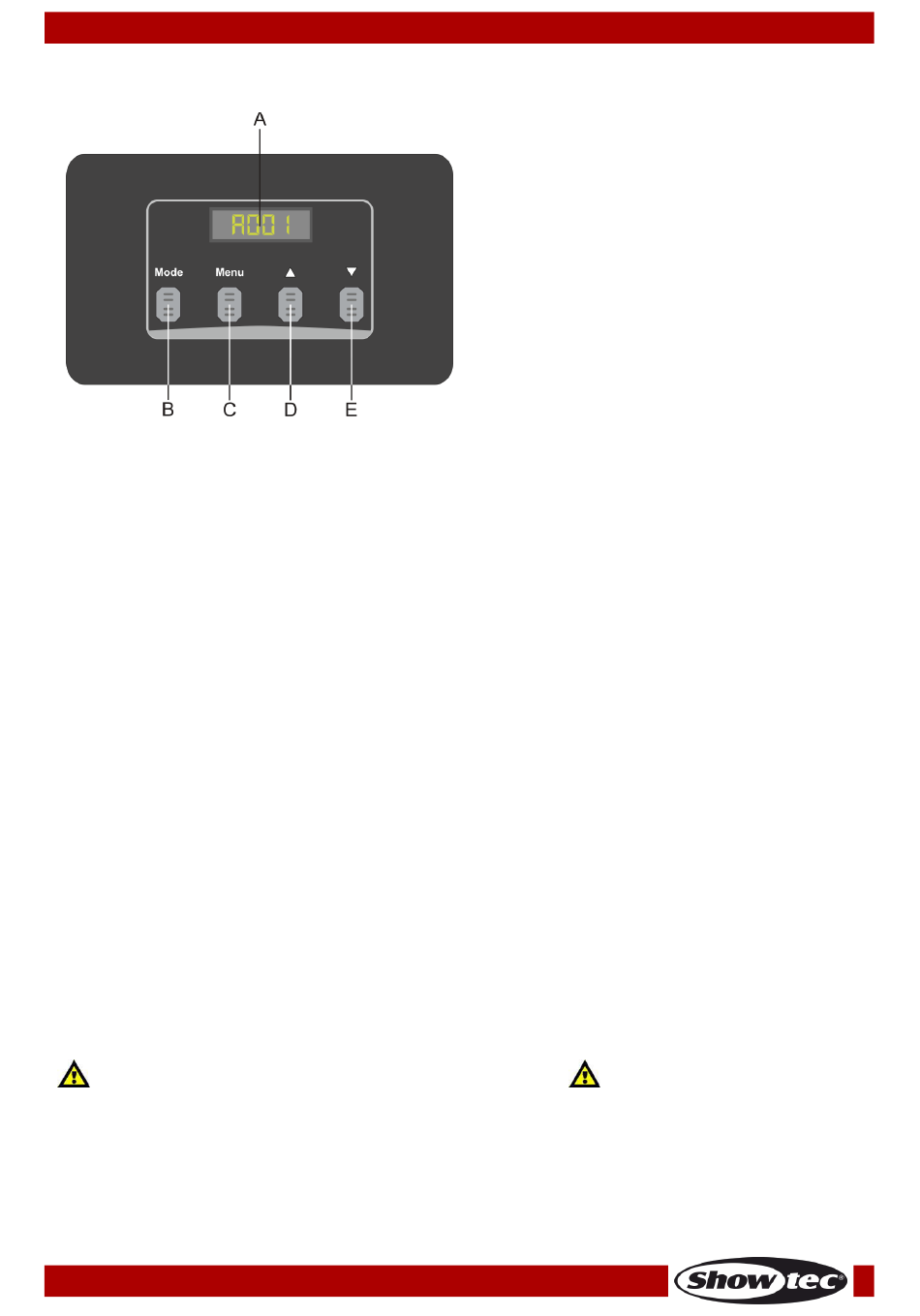

A) Écran LED
B)
Bouton Mode
C) Bouton Menu
D) Bouton Up (défilement vers le haut)
E)
Bouton Down (défilement vers le bas)
11
Schéma 4
