3. Montez les bras de poussée avec les ensembles axes de
pivots, la partie plate étant en appui contre le bâti, et
fixez-les à l'aide des goupilles fendues (Fig. 32).
Note: Les ensembles axes de pivot et les goupilles fendues
font partie du groupe de déplacement.
1
2
4

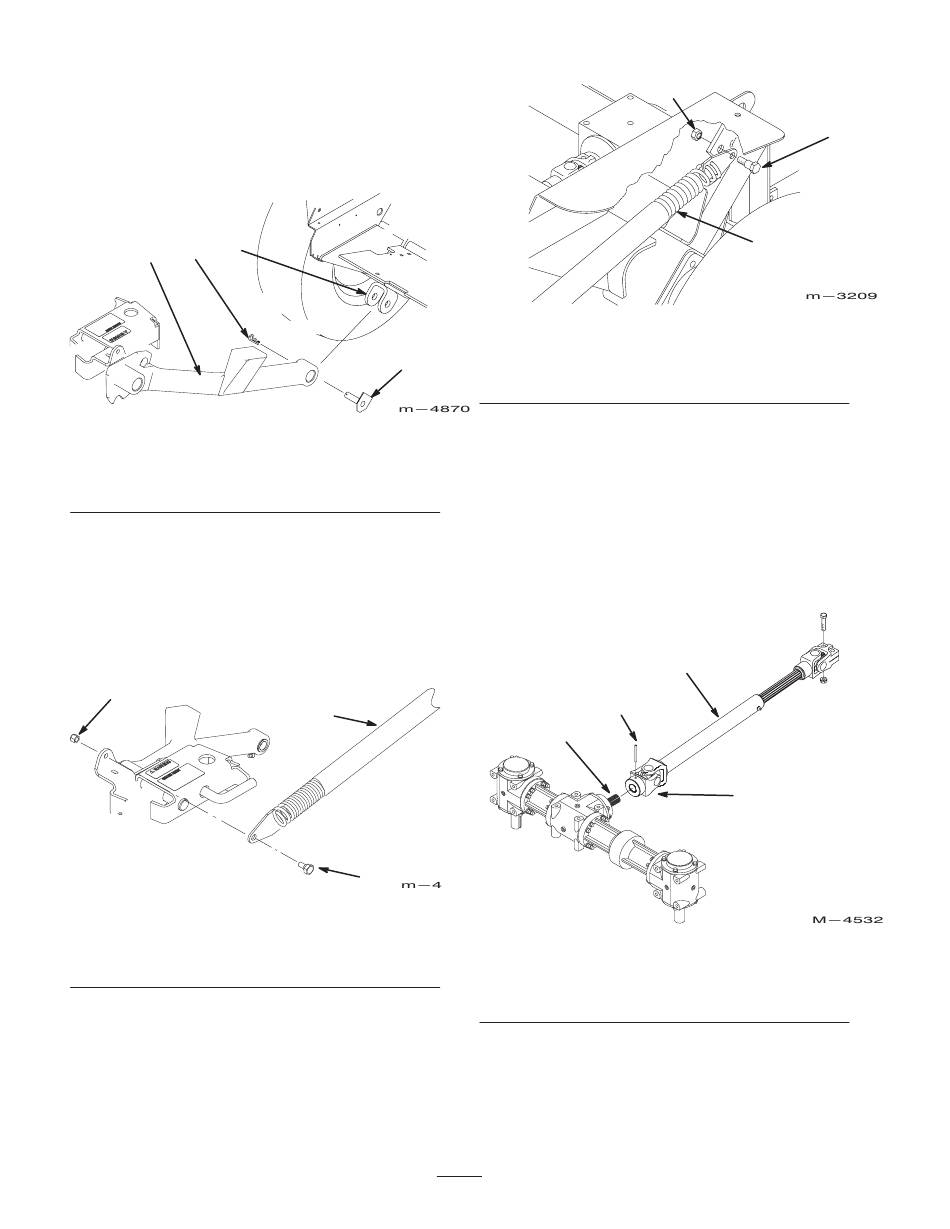

Figure 32
1. Chape
2. Bras de poussée
4. Relevez le bâti porteur, comme expliqué à la rubrique
Inclinaison du plateau de coupe, page 20.
5. Placez une cale d'environ 10 cm de haut sous le bâti
porteur, de manière à le mettre à la verticale.
6. Fixez l'embout de ressort au bâti porteur à l'aide d'un
boulon à épaulement (3/8 x 7/8 pouce (23 mm)) et d'un
contre-écrou (3/8 pouce) (Fig. 33).
3
Figure 33
1. Ensemble ressort
2. Boulon à épaulement
3/8 x 7/8 pouce (23 mm)
Note: Installez le ressort sur le groupe de déplacement si ce
n'est déjà fait.
7. Installez les boulons à épaulement (3/8 x 7/8 pouce
(23 mm)) et les contre-écrous (3/8 pouce) qui fixent les
embouts de ressort au groupe de déplacement (Fig. 34).
3
3. Ensemble axe de
pivot-plat
4. Goupille fendue
1
2
3. Contre-écrou, 3/8 pouce
24
Figure 34
1. Ensemble ressort
2. Boulon à épaulement
3/8 x 7/8 pouce (23 mm)
8. Placez le plateau de coupe devant le groupe de
déplacement.
9. Tournez l'arbre de transmission de la PdF afin que les
trous se trouvent dans l'alignement du trou de l'arbre du
boîtier d'engrenages, et accouplez les deux arbres
(Fig. 35).
10. Enfoncez la goupille cylindrique dans le trou pour
assujettir l'arbre de transmission de la PdF à l'arbre du
boîtier d'engrenages (Fig. 35).
4
3
Figure 35
1. Arbre de transmission de
la PdF
2. Joint universel
11. Enlevez la cale de 10 cm. Débloquer les leviers de
verrouillage et abaissez le bâti porteur. Les goupilles de
verrouillages doivent se verrouiller.
3
2
1
3. Contre-écrou, 3/8 pouce
1
2
3. Arbre du boîtier
d'engrenages
4. Goupille cylindrique
