De circuitonderbreker

Een 10 ampère circuitonderbreker op de
achterkant beschermt de voeding van de ver-
sterker. Normaal gesproken wordt dit circuit
alleen aangesproken onder bedreigende en
extreme omstandigheden die resulteren in
een excessief hoge stroomafname. Om de
onderbrekerfunctie te herstellen drukt u op
de toets "AC BREAKER". Wordt deze circuit-
onderbreker regelmatig aangesproken dan
wordt het tijd uw Rotel adviseur om techni-
sche steun te vragen.

De beveiligingsindicator

De RKB-250 is uitgerust met een thermische
beveiliging, welke de versterker behoedt voor
schade veroorzaakt door foutief of extreem
gebruik. In tegenstelling tot vele andere ver-
sterkers, werkt dit beveiligingscircuit onaf-
hankelijk van het audiosignaal, dus heeft het
geen invloed op de geluidsweergave. De be-
veiliging houdt continu de temperatuur in de
gaten en schakelt de versterker uit wanneer
deze te heet wordt.
Bovendien heeft de RKB-250 een stroombe-
veiligingscircuit, die hem beschermt tegen te
lage luidsprekerimpedanties.
Mocht deze alarmsituatie zich voordoen, dan
stopt de versterker met het produceren van
geluid en één of beide indicators "PROTEC-
TION" gaat/n branden. Gebeurt dit, schakel
de versterker dan uit, laat hem gedurende
enkele minuten afkoelen en probeer er on-
dertussen achter te komen wat de oorzaak
van het probleem zou kunnen zijn. Wanneer
u nu de versterker weer aanzet, zal het be-
veiligingscircuit zichzelf herstellen en blijft/
blijven de indicator/s uit.
In de meeste gevallen wordt het beveiligings-
circuit geactiveerd door een foutieve aanslui-
ting b.v. kortsluiting van de luidsprekerbedra-
ding of slechte ventilatie met oververhitting
als gevolg. Slechts in uitzonderlijke geval-
len zal de impedantie (extreem laag) of de
Inductie (zeer hoog) van een luidspreker de
oorzaak zijn van het ingrijpen van het be-
veiligingscircuit.
41

De ingangen

Zoals vrijwel alle huiskamercomponenten
sluit u de RKB-250 aan middels kabels met
de bekende cinchpluggen. Tevens hebben
we de RKB-250 uitgerust met een stel sig-
naaldoorvoeraansluitingen om het signaal
onversterkt door te kunnen voeren naar een
ander component.

De cinch-ingangen

Zie figuur 2
Op deze ingangen sluit u uw voorversterker
of surround processor aan. Gebruik als het
even kan kwaliteits verbindingskabels.
Verbind de linker uitgang van uw voorver-
sterker met de aansluiting "LEFT INPUT" van
de RKB-250. Verbind de rechter uitgang
van uw voorversterker met de aansluiting
"RIGHT INPUT".

De ingangsniveauregelaars

Met de twee potentiometers op de voorkant,
kunt u het geluidsniveau van de versterker
per kanaal instellen. Zo kunt u de RKB-250
aanpassen aan andere componenten in een
gecompliceerde installatie. De regelaar ge-
merkt "L" regelt het linker kanaal, de rege-
laar gemerkt "R" het rechter.

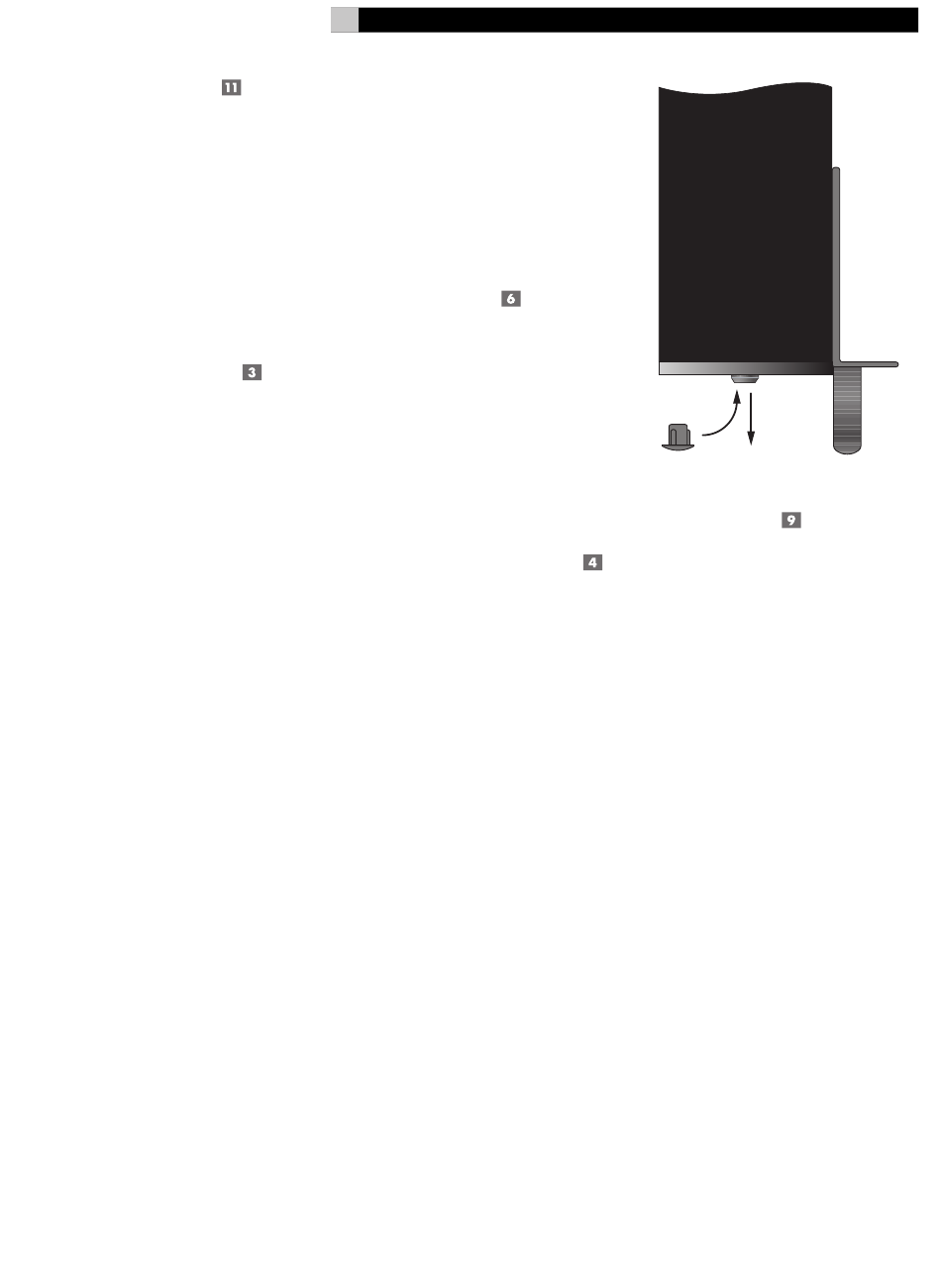

Gebruik een kleine platte schroevendraaier
om de niveaus in te stellen: rechtsom hoger
en linksom lager.
Wenst u de regelingen wat prettiger bij de
hand te hebben schuif dan de bijgeleverde
knopjes voorzichtig over de asjes van de po-
tentiometers. Wilt u de instellingen onbereik-
baar maken voor derden druk dan de tevens
bijgeleverde rubber dopjes in de gaatjes.
Nederlands
De doorlusverbinding van het
ingangssignaal
Dit paar cinch-aansluitingen kan gebruikt
worden om het onversterkte signaal door te
sturen naar een ander component, bij voor-
beeld het doorlussen naar een andere eind-
versterker voor een extra stel luidsprekers.
Het ingangssignaal staat op deze twee uit-
gangen ("SIGNAL OUTPUT LINK") altijd tot
uw beschikking.

Luidsprekers

De RKB-250 heeft twee paar kleurgeco-
deerde luidsprekeraansluitingen, één paar
per kanaal.

De luidsprekerkeuze

De nominale impedantie van de luidspre-
kers die u op de RKB-250 mag aansluiten
is minimaal 4 ohm. Wenst u parallel een
tweede paar luidsprekers aan te sluiten op
de RKB-250, dan wordt de totaalimpedantie
altijd lager dan de laagste impedantie. Voor-
beeld: Wanneer u twee stel luidsprekers van
8 ohm wilt aansluiten dan "ziet" de verster-
ker slechts een 4 ohm belasting. Wanneer u
dus een tweede stel luidsprekers wenst aan
te sluiten zorg dan dat de impedantie per
speaker niet lager is dan 8 ohm.
