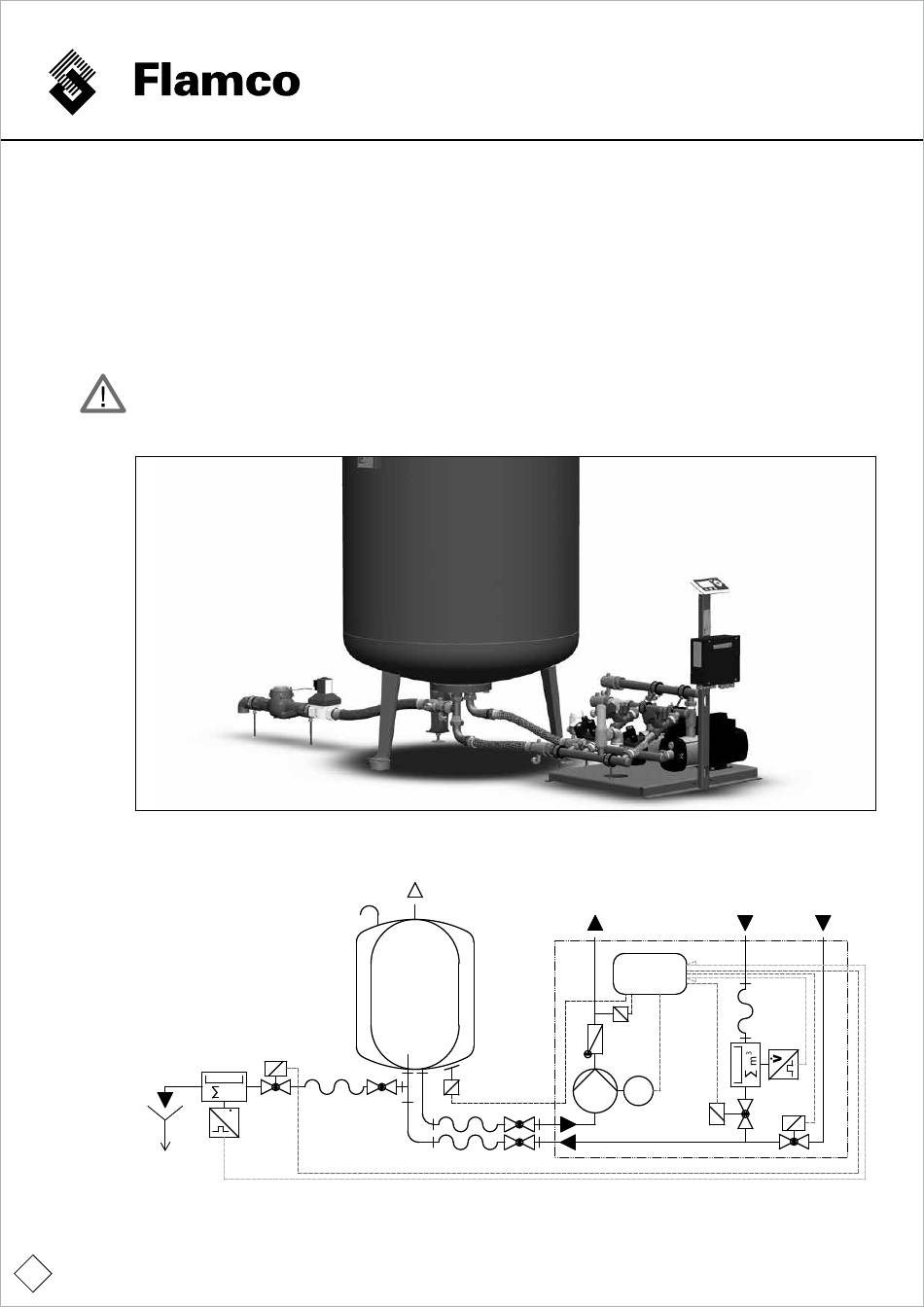

5. Installatie
De aftapset moet, zoals afgebeeld, tussen de aansluiting van de magneetklep van de pompeenheid en het hoofdvat worden
aangesloten. De leidingen van de aftapset moeten vrij van krachten / mechanisch ontkoppeld (met de bijbehorende buigzame slang)
op het hoofdvat worden aangesloten. De volumestroom kan op betrouwbare wijze worden afgetapt door middel van een door de
klant te leveren afvoerleiding (tenminste DN65); deze mag niet direct met de elleboogpijp van de aftapset verbonden zijn. Gebruik
een trechter als hydraulische scheiding! Bovendien moet de technische ruimte van een voldoende grote vloerafvoer zijn voorzien. De
hydraulische installatie stroomafwaarts van de bocht mag geen tegendruk in de aftapset genereren.
Het aftapmedium mag wellicht niet in het rioolsysteem worden afgevoerd en moet, indien nodig, verzameld en afgevoerd
worden zonder dat dit van invloed is op het basisvat! Let op: Risico van verbranding! Zowel de systeemonderdelen als het
aftapsetmedium kunnen temperaturen tot 70 °C bereiken.
Voorbeeld: DP10 (-1-50) aan FG 1000 met AS-WZ-16
Aansluiten aftapset
Naar systeem
NSP
Vanaf systeem
FMAT
Eenheid
SPC
AS-Ventiel
(I)WZ
Aftapbocht
M
3
m
V3
V
V1
Er kan slechts één IWZ aan de SPC worden aangesloten: AS of NSP
