C
OMMANDES

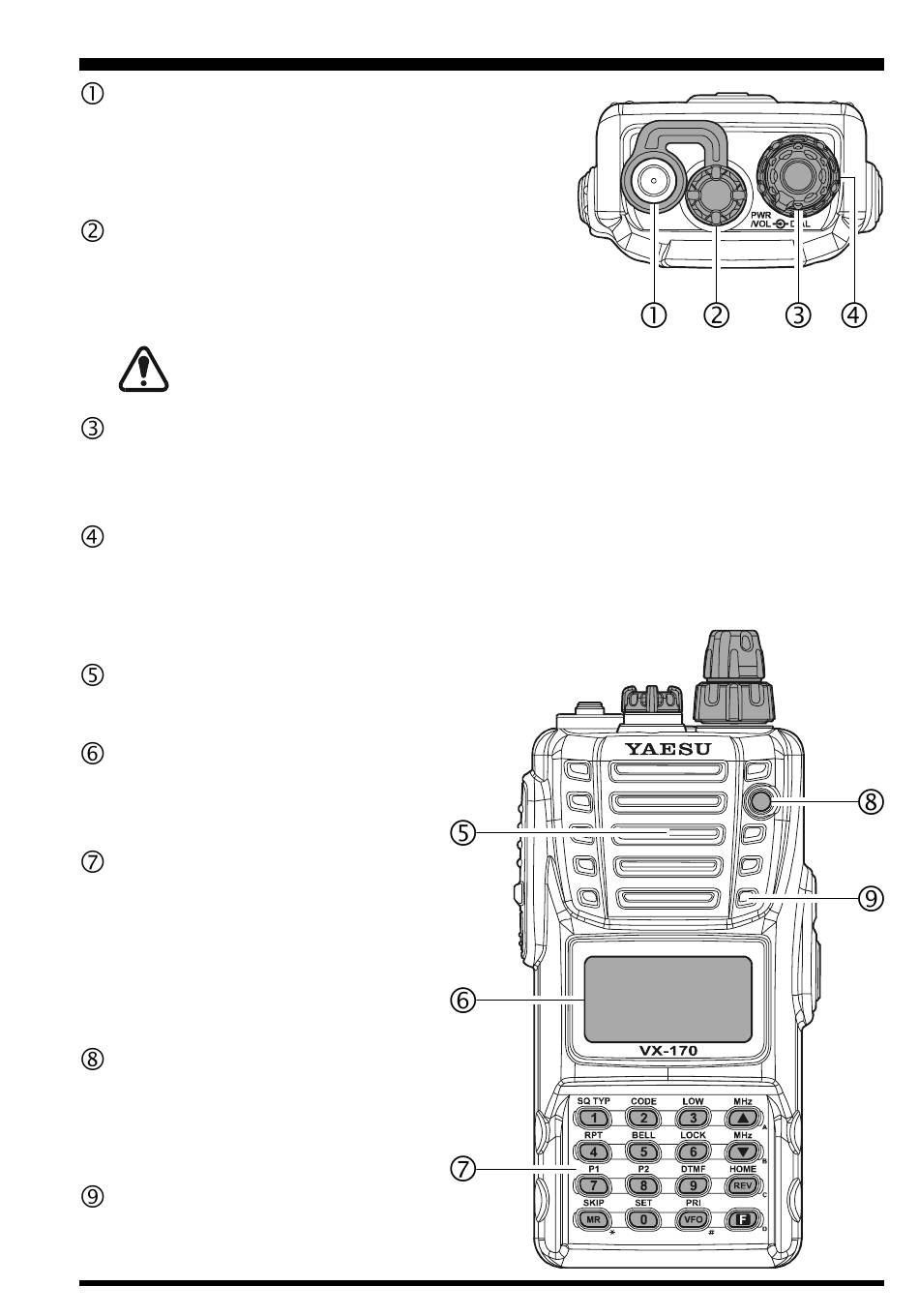

Prise Antenne
Relier ici, l'antenne flexible caoutchouc fournie
(ou toute autre antenne présentant une impédance
de 50 Ω).
Prise MIC/SP
Cette prise à quatre conducteurs achemine l'audio
du micro, l'audio de l'écouteur, le signal PTT et
la masse.
Ne laisser pas tomber dans l'eau le VX-170E quand le capuchon plastique
de la prise MIC/SP n'est plus en place.
Bouton Knob
Une rotation vers la droite met la radio sous tension et augmente le volume sonore.
Une contre rotation jusqu'au clic met la radio hors tension.
Bouton DIAL
La partie centrale de cette commande est un commutateur à 20 crans qui sert
principalement à choisir la fréquence de travail et accessoirement à choisir des op-
tions du Menu et à divers réglages.
Haut-parleur
Le haut-parleur interne est situé à cet endroit.
L'écran LCD
L'afficheur présente les conditions de trafic,
comme préciser à la page suivante.
Clavier
Les 16 touches permettent de
sélectionner la plupart de fonctions
opératoires du VX-170E. L'emploi
de ces touches est précisé en détail
dans les pages qui suivent.
Témoin lumineux TX/BUSY
Cet indicateur est vert quand le
squelch est ouvert, et devient rouge
en phase émission.
MIC
Le microphone interne est situé à
cet endroit.
VX-170E N
OTICE D
& C
ONNEXIONS
'
EMPLOI
( P
ANNEAU SUP É RIEUR ET FACE AVANT
)
3
