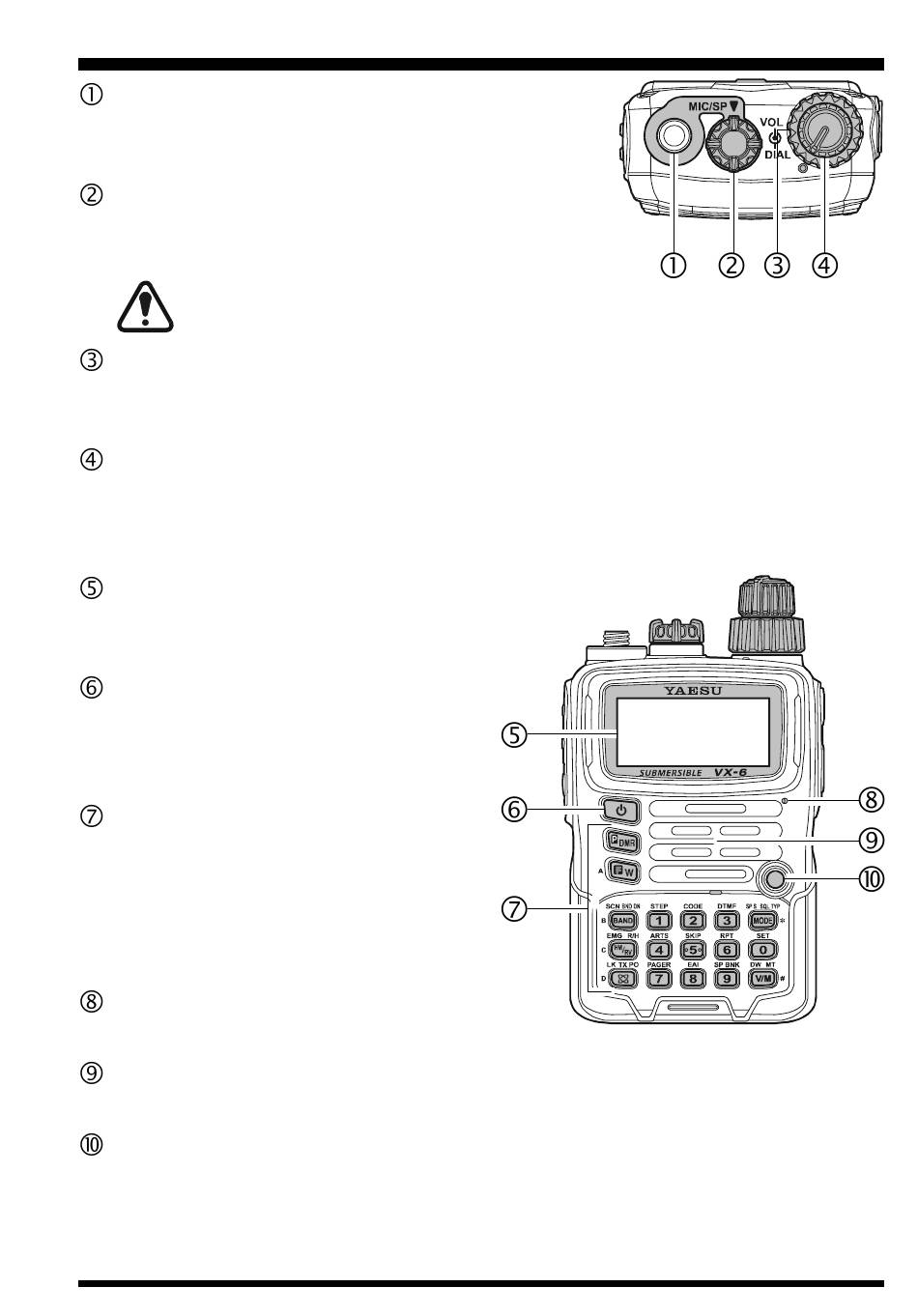

Prise Antenne
Relier ici, l'antenne flexible caoutchouc fournie (ou toute
autre antenne présentant une impédance de 50 Ω).
Prise MIC/SP
Cette prise à quatre conducteurs achemine l'audio du
micro, l'audio de l'écouteur, le signal PTT et la masse.
Ne laisser pas tomber dans l'eau le VX-6E
quand le capuchon plastique de la prise MIC/SP n'est plus en place.
Bouton VOL
Cette commande ajuste le volume audio. Une rotation vers la droite augmente le vol-
ume sonore.
Bouton DIAL
La partie centrale de cette commande est un commutateur à 20 crans qui sert
principalement à choisir la fréquence de travail et accessoirement à choisir des op-
tions du menu et à divers réglages.
L'écran LCD
L'afficheur présente les conditions de trafic,
comme préciser à la page suivante.
Commutateur POWER
Appuyer et maintenir cette commande
pendant une seconde pour mettre le
transceiver sous ou hors tension.
Clavier
L e s 1 8 t o u c h e s p e r m e t t e n t d e
sélectionner la plupart de fonctions
opératoires du VX-6E. L'emploi de ces
touches est précisé en détail dans les
pages qui suivent.
Microphone
Le microphone interne est situé à cet endroit.
Haut-parleur
Le haut-parleur interne est situé à cet endroit.
Témoin lumineux TX/BUSY
Cet indicateur est vert quand le squelch est ouvert, et devient rouge en phase émission.
En mode "Urgence" (voir page 62), Cet indicateur est (ou clignote) blanc. Ainsi, cet
indicateur peut être utilisé comme balise lumineuse dans l'obscurité (réglage par le
menu 34: LED LT
LED LT; voir page 96 pour plus de détails.
LED LT
LED LT
LED LT
VX-6E N
OTICE D
ONNEXIONS
'
EMPLOI
( P
ANNEAU SUPÉRIEUR ET FACE AVANT
)
