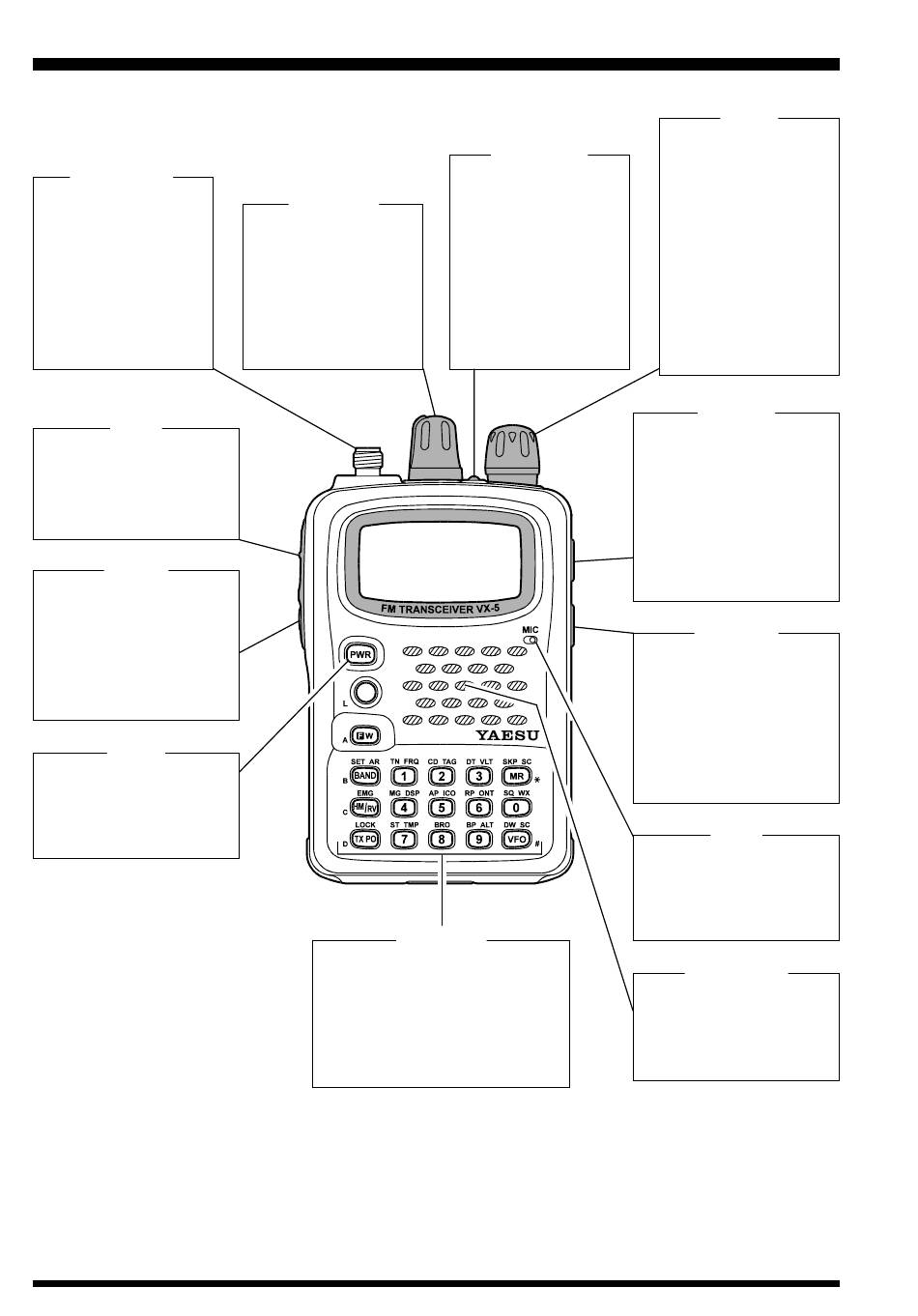

Commandes & Connexions
ANTENNE
R e l i e r i c i ,
l'antenne flexible
c a o u t c h o u c
fournie (ou toute
autre antenne
présentant une
i m p é d a n c e d e
50Ω).
PTT
Appuyer sur cette tou-
che pour émettre, et
relâcher la en fin de
transmission.
MONI
L'appui sur cette tou-
c h e d é s a c t i v e l e
squelch, permettant
d'entendre les petits
signaux justes à la
limite du bruit.
PWR
Appuyer et maintenir
ce bouton enfoncé
p o u r a l l u m e r o u
éteindre le VX-5.
2
VOLUME
Cette commande
ajuste le niveau du
volume audio. Une
rotation vers la
droite augmente
le niveau du vol-
ume.
KEYPAD
Ce clavier de 17 touches
donne l'accès aux principales
fonctions du VX-5.
Ces fonctions sont décrites
en détail dans les pages 4
et 5.
TX/BUSY
C e t é m o i n
l u m i n e u x e s t
r o u g e p e n d a n t
l'émission, et vert
quand un signal
est reçu (avec une
force suffisante
p o u r o u v r i r l e
Squelch).
VX-5R Notice d'emploi
DIAL
L a c o m m a n d e
p r i n c i p a l e d e
f r é q u e n c e e s t
u t i l i s é e p o u r
d é t e r m i n e r l a
f r é q u e n c e
d'utilisation, mais
aussi pour effectuer
des choix dans le
menu et réaliser
d'autres réglages.
MIC/SP
Ce jack miniature à
quatre conducteurs
porte les connexions
pour la BF du micro-
p h o n e , l a B F d e
l ' é c o u t e u r , l a
commande PTT, et la
masse.
EXT DC
Ce jack coaxial DC
permet de brancher
u n e a l i m e n t a t i o n
externe DC (10-16V
DC). Le connecteur
c e n t r a l d e j a c k
supporte le plus (+).
MIC
L e m i c r o p h o n e
intérieur est localisé
en bas et à droite de
l'afficheur.
SPEAKER
Le haut-parleur in-
terne est situé juste
e n d e s s o u s d e
l'afficheur.
