Installation et retrait des repose-jambes élévateurs
REMARQUE : Pour cette procédure, veuillez consulter le FIGURE 4.5.
Installation
1. Placez le repose-jambe élévateur sur l'extérieur du fauteuil roulant et insérez la
goupille de montage dans le tube de montage.
2. Tournez le repose-jambe élévateur vers l'intérieur du fauteuil jusqu'à ce qu'il se
verrouille en place.
REMARQUE : Le repose-mollet du repose-jambe se trouve à l'intérieur du fauteuil lorsqu'il est
verrouillé en place.
3. Répétez les ÉTAPES 1 à 3 pour l'autre ensemble du repose-jambe élévateur.
Retrait
1. Poussez le levier de dégagement du repose-jambe en tournant le repose-jambe vers
l'extérieur.
2. Levez l'ensemble du repose-jambe hors du tube de montage du cadre du fauteuil
roulant.
3. Répétez les ÉTAPES 1 et 2 du côté opposé au besoin.
déverrouillage
REMARQUE : Le tube de montage fait partie du cadre du siège ou du cadre avant
du fauteuil roulant en fonction du modèle de fauteuil roulant.

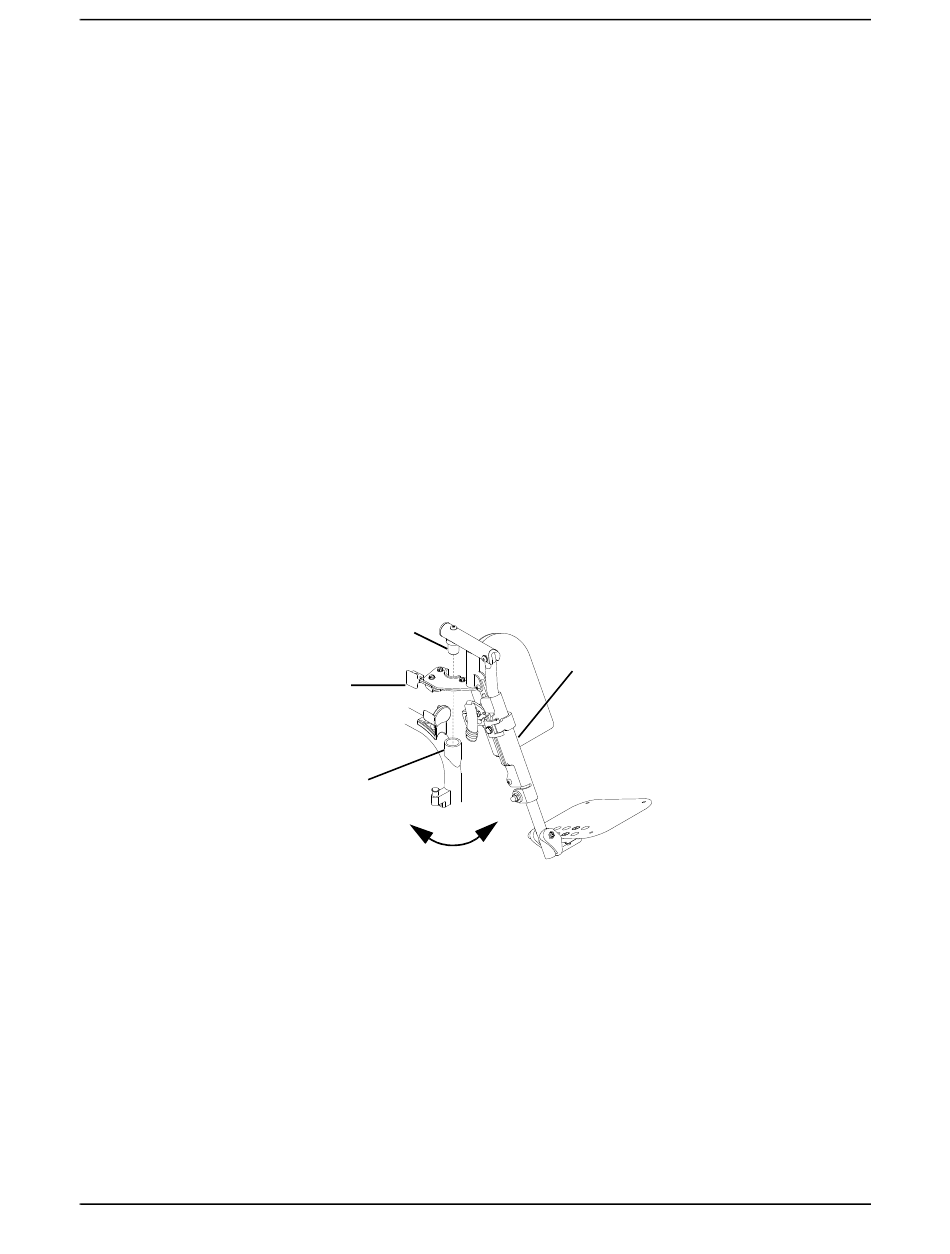

FIGURE 4.5 Installation et retrait des repose-jambes élévateurs
Part No 1134794
SECTEUR 4—UTILISATION DU FAUTEUIL ROULANT
Tige de montage
Levier de
Tube de
montage
Repose-jambe
élévateur
Intérieur du
fauteuil
roulant
37
™
™
ProSPIN
X4
