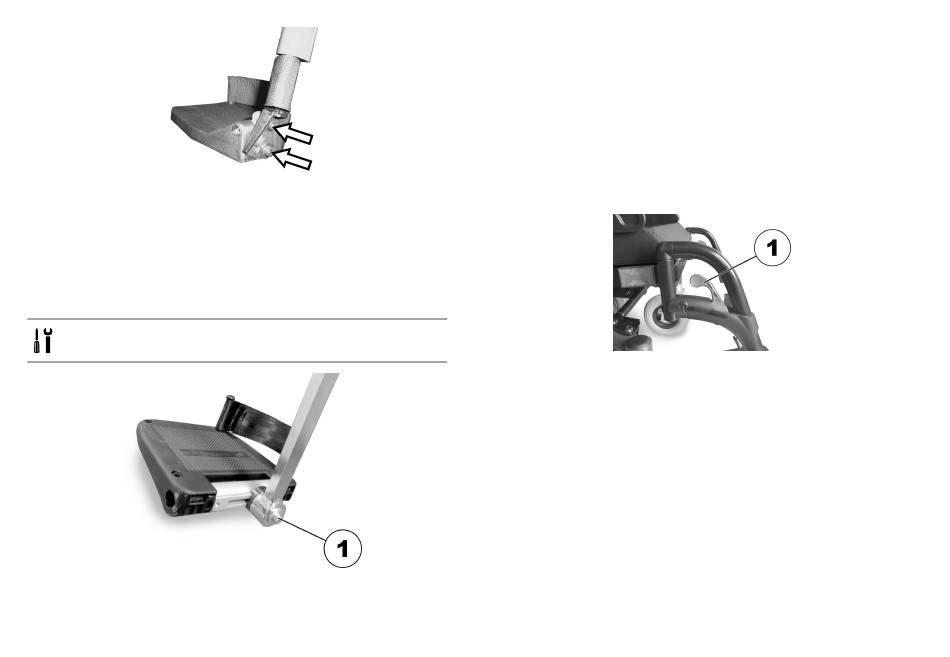

1. Desserrer les deux vis de blocage de la palette
repose-pieds avec la clé Allen.
2. Régler l'angle souhaité.
3. Bien resserrer les vis.
4.29.8 Régler la palette repose-pieds à angle et
profondeur réglables
•
Clé Allen de 5 mm
1656520-C
1. Desserrer la vis de blocage de la palette repose-pieds
(1) avec la clé Allen.
2. Régler la palette repose-pieds à l'angle, respectivement
à la profondeur souhaité(e).
3. Bien resserrer la vis.
4.30 Repose-jambes 80° standard
4.30.1 Pivotement et/ou démontage des repose-jambes
(repose-jambes 80° standard)
Le petit levier de déverrouillage se trouve dans la
partie supérieure du repose-jambes (1). Lorsque le
repose-jambes est libéré, il peut être pivoté vers l'intérieur
ou vers l'extérieur pour faciliter l'accès et également être
complètement retiré.
Réglages (Mise en service)
Fig. 4-42
69
