Réglage De La Position De La Manchette D'accoudoir (Accoudoir Relevable); Cale Cuisse - Invacare Modulite 1656520-C Manuel D'utilisation

1. Desserrez les vis A.
Ne retirez pas les vis A.
2. Réglez le composant dans la position souhaitée.
3. Serrez les vis.

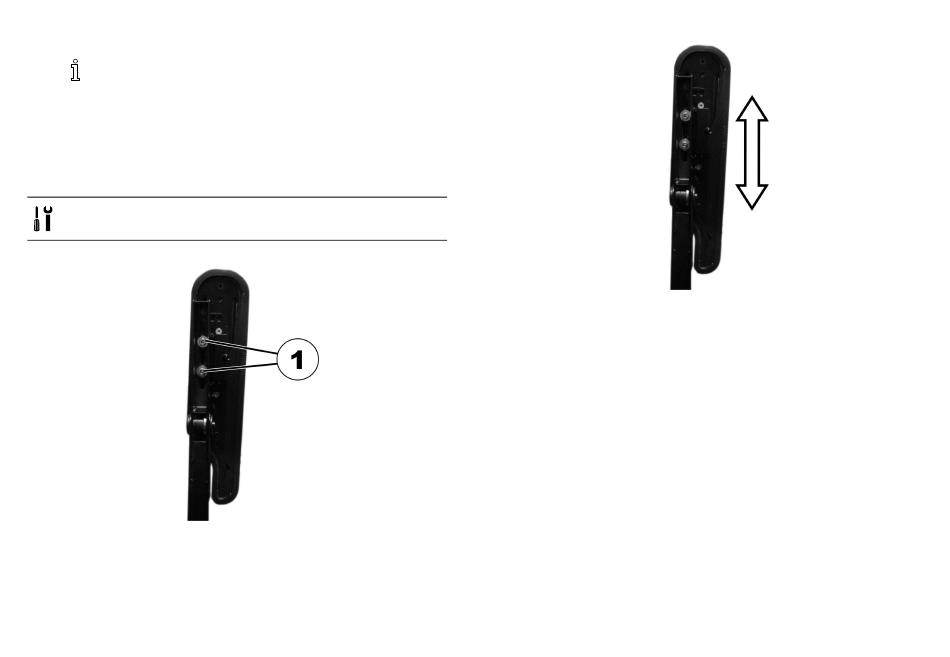

4.14 Réglage de la position de la manchette
d'accoudoir (accoudoir relevable)
• Clé Allen de 5 mm
1.
Placez le composant en position verticale.
2. Desserrez les vis intérieures (1).
1656520-C
Fig. 4-21
3.
Réglez le composant dans la position souhaitée.
4. Serrez les vis.
Vérifiez que les rondelles Nordlock utilisées sont remises
en place.

4.15 Cale cuisse

Le cale cuisse peut uniquement être associé à l'accoudoir
relevable.
Réglages (Mise en service)
Fig. 4-22
29
