Invacare® Modulite
1. Desserrez et retirez la vis centrale du dossier A, de
chaque côté.
2. Réglez l'angle souhaité pour le dossier par pas de 7,5°.
Assurez-vous de régler le même angle de chaque côté.
3. Insérez et serrez la vis.
4.19.4 Réglage de l'angle du dossier (assise maximale)
•
Tournevis cruciforme
1. Retirez le coussin de dossier et le coussin d'assise.
2.
Desserrez les vis (1) et retirez la plaque d'assise.
38

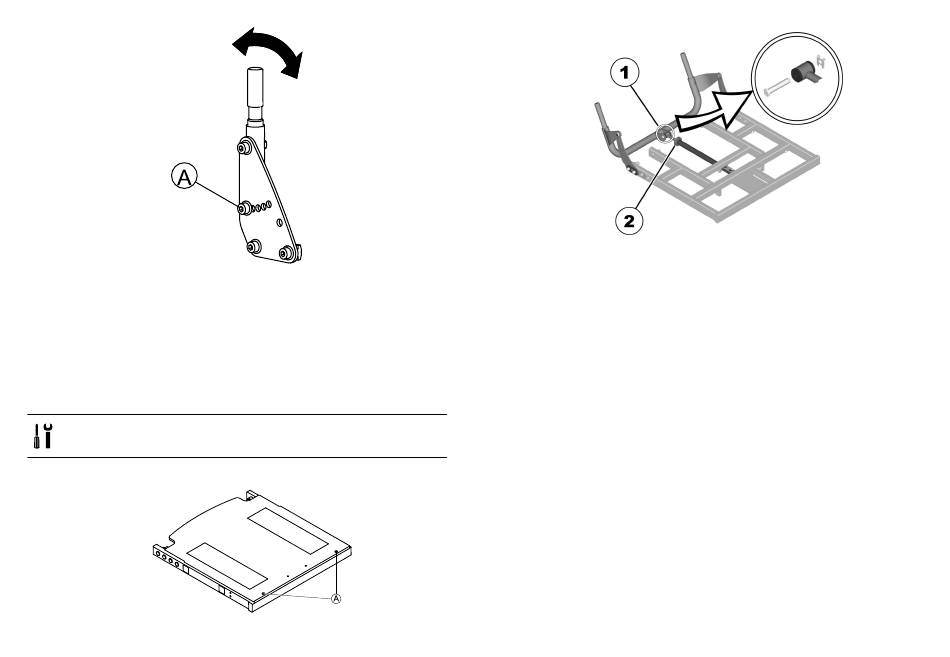

Fig. 4-27
3.
Retirez la plaque de butée et le boulon (1).
4. Basculez le dossier vers l'avant.
5. Desserrez la vis à tête moletée (2).
6. À l'aide de la tige, réglez le dossier à l'angle souhaité.
Tournez la tige dans le sens des aiguilles d'une montre
et vers l'intérieur pour incliner le dossier vers l'arrière.
Tournez la tige dans le sens inverse des aiguilles d'une
montre et vers l'extérieur pour incliner le dossier vers
l'avant.
7. Avec le boulon, refixez la tige au tube de dossier et
serrez le boulon.
8. Montez la plaque d'assise et réinstallez le coussin
d'assise.
