5. Alignez les orifices de montage de la jante avec une (1) ou deux (2) positions de
montage de main courante :
• Intérieur – Déplacez les deux mains courantes vers l'orifice de montage intérieur
des pattes de montage pour réduire de ¾ po la largeur du fauteuil.
• Extérieur – Déplacez les deux mains courantes vers l'orifice de montage extérieur
des pattes de montage pour augmenter de ¾ po la largeur du fauteuil.
6. Insérez une (1) des vis de montage dans l'orifice de montage de la jante et de la patte
de montage.
7. Tout en maintenant solidement le pneu et le protecteur de jante d'un côté, tenez la vis
de montage et serrez bien l'écrou de blocage qui fixent la main courante à la jante.
8. Répétez les ÉTAPES 6 et 7 pour les autres vis et écrous de blocage.
NE gonflez PAS le pneu avant d'avoir terminé le montage de la main courante.
9. Gonflez le pneu à la pression de gonflage indiquée sur le flanc du pneu.
10. Réinstallez la roue arrière sur le fauteuil roulant. Consulter la Retrait et installation
des roues arrières à la page 80.
11. Répétez au besoin les ÉTAPES 1 à 10 du côté opposé du fauteuil.
Vis de fixation
Contre-écrou

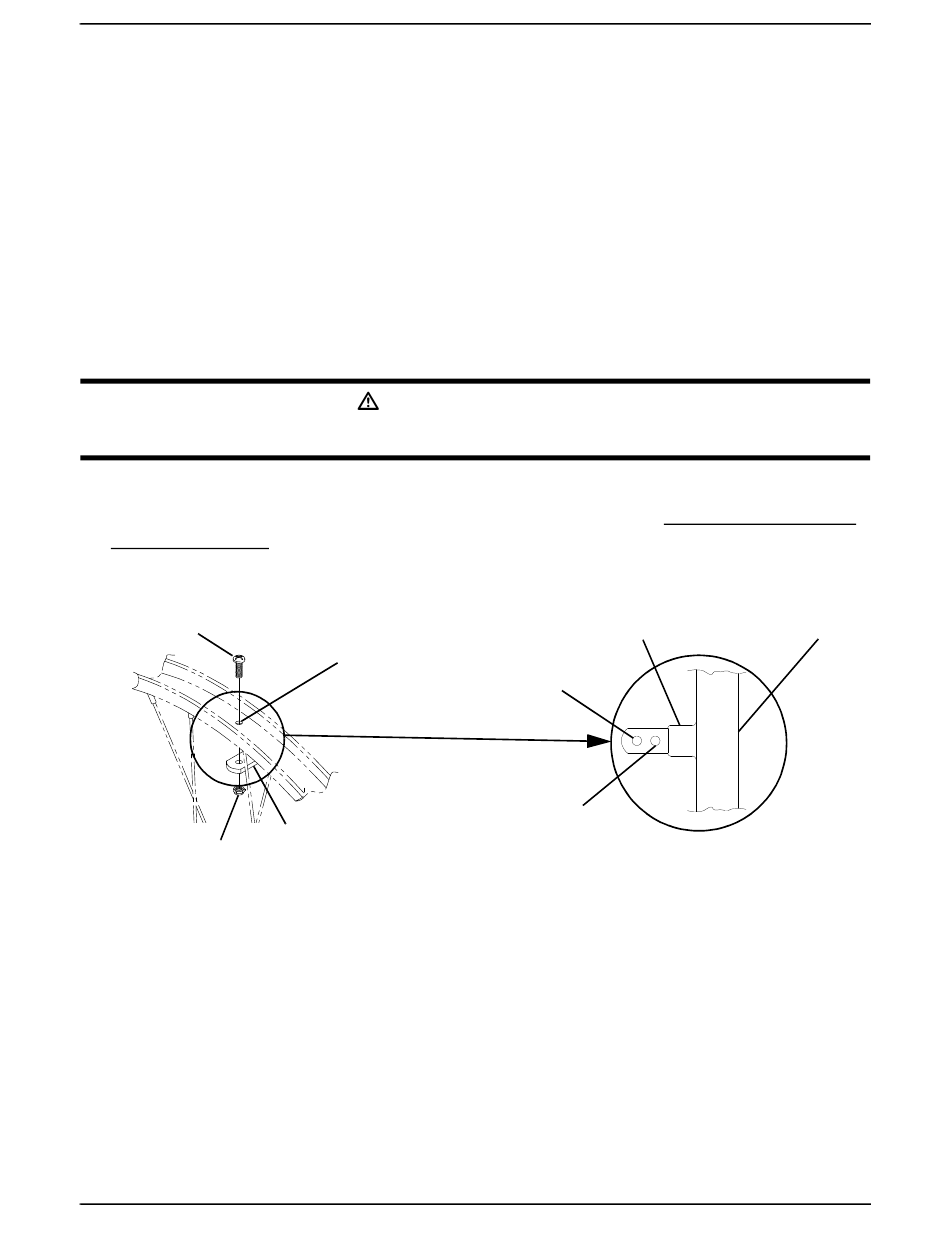

FIGURE 11.10 Remplacement/ajustement des mains-courantes - Rayons des roues arrière
Part No 1134794
MISE EN GARDE
Recul (RIM)
(Trou de montage)
Position de montage
Position de montage
Patte de montage
Patte de montage
intérieure
extérieure
91
SECTEUR 11—ROUES
Main-courante
™ ™
ProSPIN X4
