Remplacement des fusibles

Si l'instrument ne fonctionne pas après qu'il a été connecté à une alimentation électrique en
CA (85 à 264 VCA, 47/63 Hz) et mis sous tension, procédez comme suit:
1. Si le câble d'alimentation est équipé d'une prise protégée par un
fusible, coupez l'alimentation électrique, retirez le bouchon, vérifi ez et,
si nécessaire, remplacez le fusible. Si l'instrument ne parvient toujours
pas à fonctionner, après montage du fusible et mise sous tension de
l'alimentation électrique, procédez comme suit (voir Figure 38).

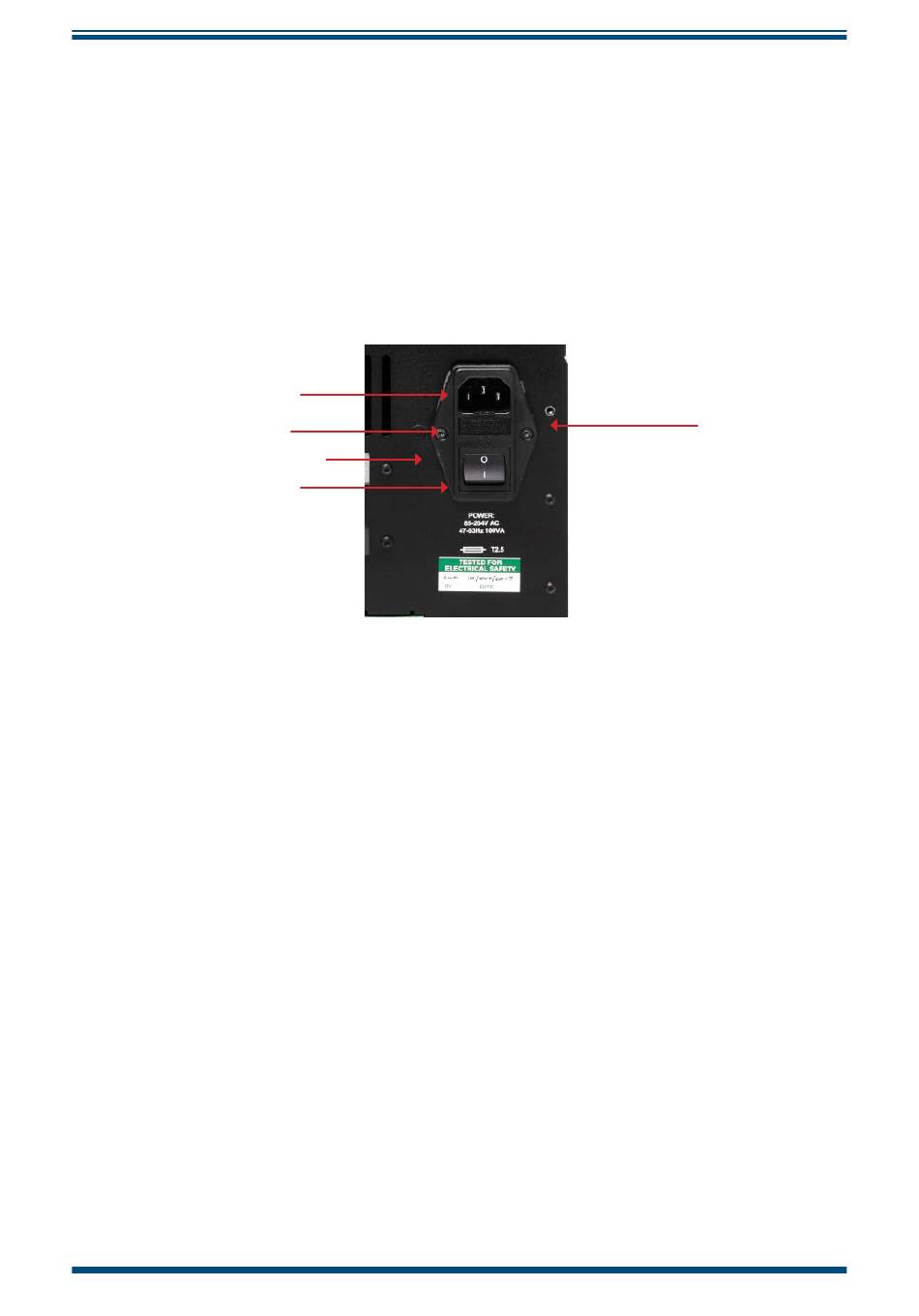

Figure 37
2. Commutez le commutateur ON/OFF (MARCHE/ARRÊT) (1) sur OFF, isolez
l'alimentation électrique externe et retirez le connecteur d'alimentation
CEI (2) depuis la prise d'alimentation de l'instrument (3). REMARQUE
: Si l'accès à l'arrière de l'instrument est restreint, p. ex. si
l'instrument est un modèle monté en châssis, il peut être
nécessaire de retirer l'instrument du châssis (veuillez consulter
la section 2.77).
3. Localisez le porte-fusible (4) et extrayez-le du boîtier du connecteur (5).
Un petit tournevis inséré sous la lèvre peut être utile afi n de faire levier.
4. Remplacer la cartouche fusible (6). REMARQUE : Il est essentiel qu'un
fusible de même type et de même valeur nominale soit monté
dans l'instrument (20 mm, T-type (2,5 A) anti-surcharge.
5. Mettez en place une nouvelle cartouche fusible (6) dans le porte-fusible
(4) et poussez le porte-fusible (4) de retour dans le boîtier du connecteur
d'alimentation (5).
6. Pousser le connecteur d'alimentation CEI (2) dans la prise d'alimentation
électrique (3), mettre sous tension l'alimentation électrique externe et
mettre en marche l'instrument (1). Vérifi er que l'instrument est maintenant
opérationnel. Si le fusible saute immédiatement à la mise sous tension,
contactez soit le fabricant ou son agent de service. N'ESSAYEZ PAS
D'AUTRES PROCÉDURES D'ENTRETIEN.
