Pompe d'échantillonnage interne (en option)
La pompe d'échantillonnage interne peut être utilisée pour permettre la mesure
des échantillons statiques à la pression atmosphérique. La pompe peut être à être
acheminée dans la boucle d'échantillonnage ou contournée, selon qu'elle est raccordée
par l'intermédiaire de la liaison de tubulure externe.
L'instrument peut être confi guré pour fonctionner avec un échantillon sous pression en
suivant les instructions de la section 2.6.
Pour confi gurer l'instrument pour le fonctionnement de la pompe d'échantillonnage
(pression d'entrée atmosphérique uniquement):
1.
Connectez la liaison de tubulure externe sur l'orifi ce SORT. GAZ, à l'orifi ce
ENTR. POMPE et serrez pour former un joint étanche au gaz
2.
Connectez la conduite d'échantillonnage à l'orifi ce ENTR. GAZ
3.
Utilisez la vanne à aiguille sur le panneau de la pompe pour réguler le
débit à 500 ml/min, comme indiqué sur l'affi chage
Figure 15
18
Manuel de l'utilisateur S8000

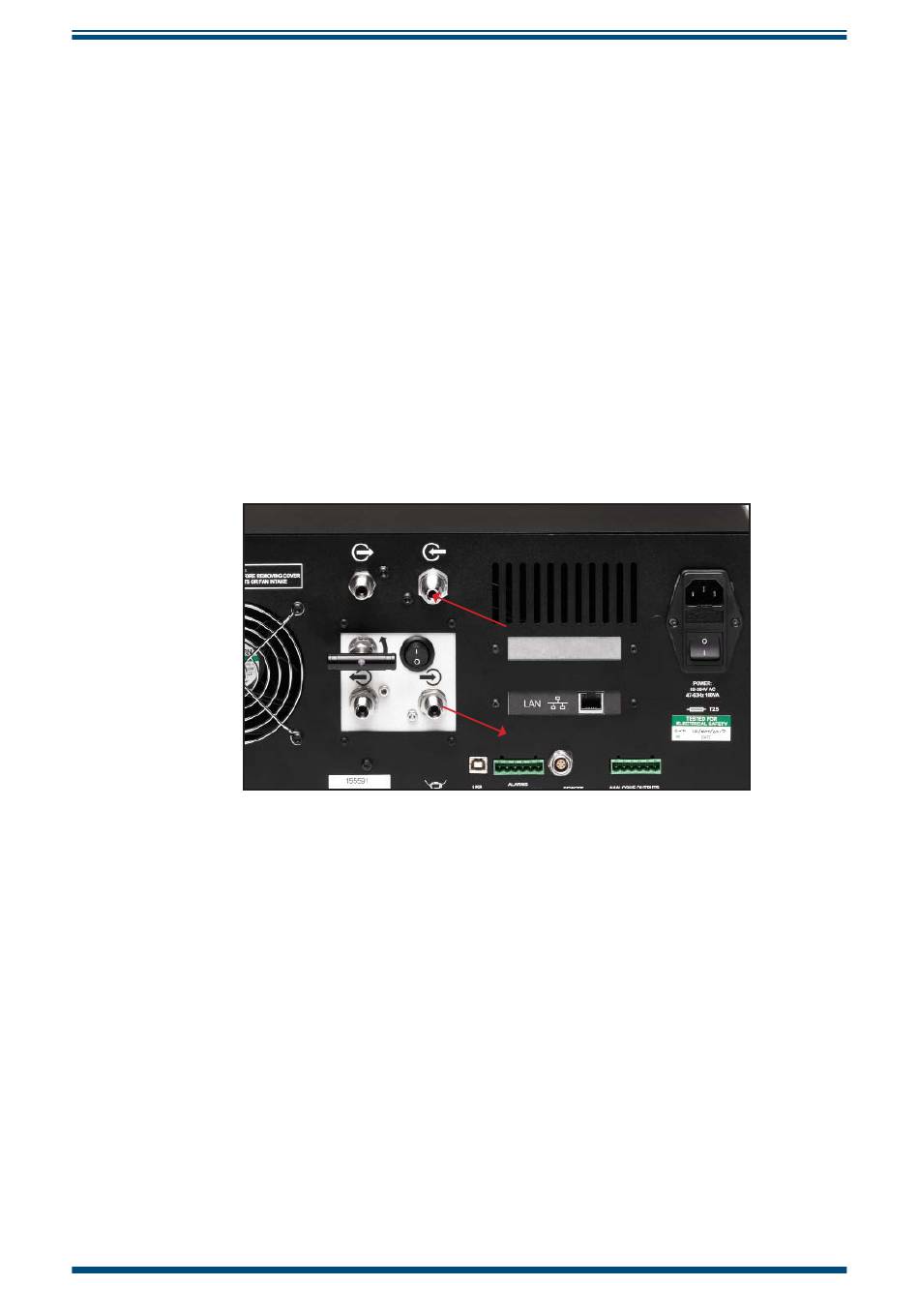

Raccordements de gaz lorsque la pompe est montée
97488 Version 4, Aout 2018
