Connexions de sortie analogique
Les trois sorties analogiques peuvent être configurées pour représenter l'un quelconque
des paramètres de sortie mesurés ou calculés directement. Elles sont fournies comme
des signaux à 2 fils d'un connecteur à 6 voies situé sur le panneau arrière de l'instrument.
Chacune de ces sorties peut être configurée soit comme un signal à boucle de courant
(4-20 mA ou 0-20 mA) ou encore, comme un signal de tension 0-1 V. La configuration
de ces sorties, c.-à-d., le paramètre représenté, type de sortie (boucle de courant ou
tension) et niveaux de portée supérieure/inférieure sont définis par l'intermédiaire de
l'écran du menu CONFIGURATION (veuillez consulter la section 3.2.4).
Ces signaux peuvent être utilisés pour contrôler des systèmes externes. Au cours d'un
cycle de DCC et pour la période de MAINTIEN suivant un cycle de DCC, ils sont maintenus
au niveau auxquels ils étaient immédiatement avant le début du cycle. Lorsque la mesure
du point de rosée est stable, ou si la période maximale de MAINTIEN a expiré, ils sont
libérés et suivront le paramètre sélectionné pendant tout le cycle de mesure.
Les paramètres par défaut de ces sorties analogiques sont :
Canal 1 : 4-20 mA, point de rosée, -60 à +20 °C
Canal 2 : 4-20 mA, ppmV, 0 à 3000
Canal 3 : 4-20 mA, écoulement, 0 à 1000 ml
REMARQUE : Les sorties analogiques ne sont actives que durant la phase de
MESURE. Elles seront, par conséquent, à l'arrêt après la mise en route et le
resteront jusqu'à ce que le système entre dans la phase de MESURE.
Les trois connexions de ports de sortie analogique sont effectuées par l'intermédiaire
d'un bloc connecteur enfichable à 6 voies comme illustré à la figure 8. Toutes les
sorties sont des signaux à 2 fils référencés à une ligne du commun de 0 V. Pour faire la
différence entre les sorties, il est recommandé qu'un conducteur noir soit utilisé pour
chacune des lignes COM (commun) et une couleur distincte pour chacune des lignes
positives.
Michell Instruments

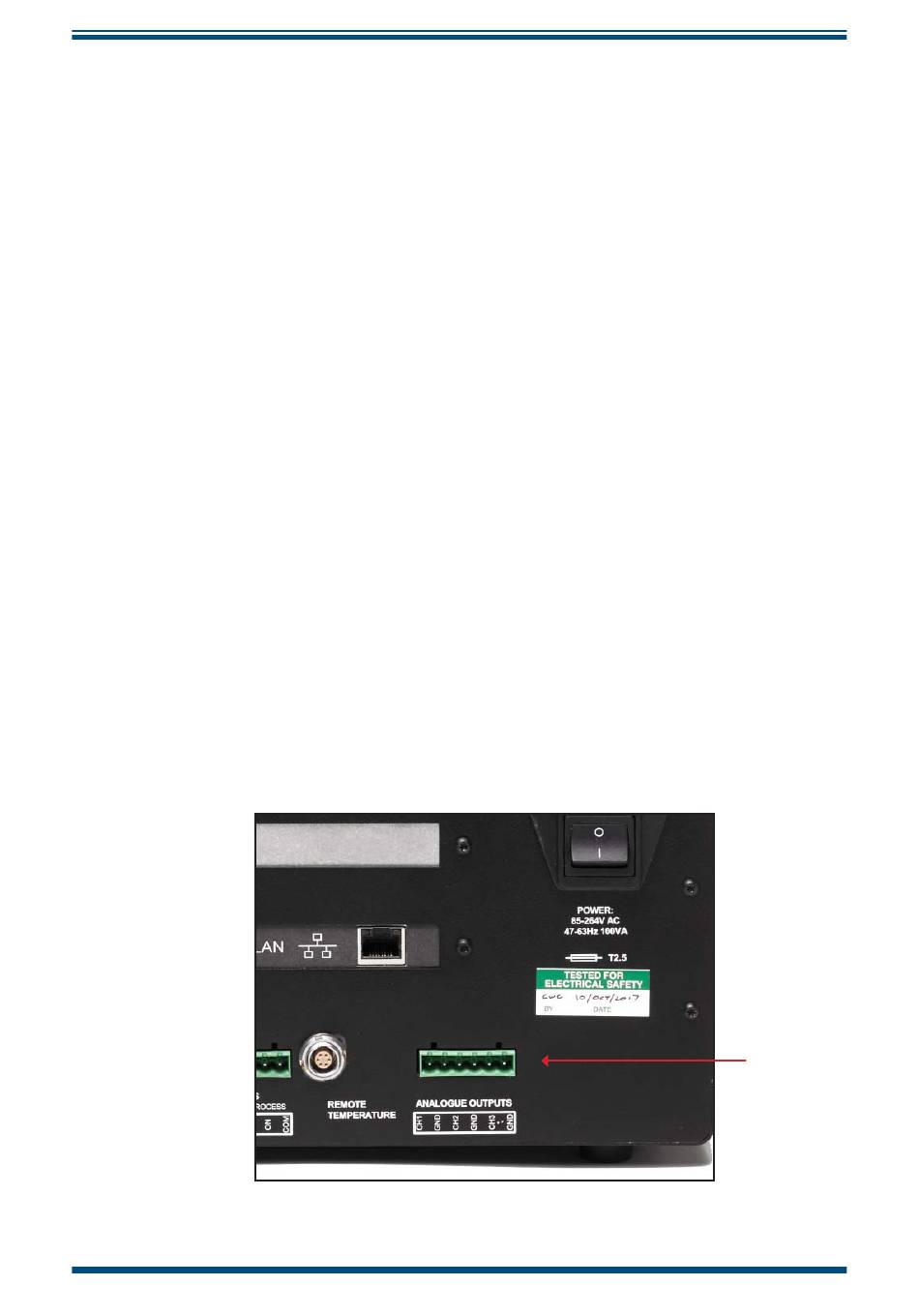

Connecteurs de sortie analogique
