Manuel de l'utilisateur Easidew Online
2.3.7
Branchements des sorties des signaux
Le système Easidew Online est doté de quatre sorties des signaux: Alarme 1 (ALr1),
Alarme 2 (ALr2), le signal d'entrée retransmis (signal de boucle de courant 4-20 mA ou
0-20 mA selon la configuration de l'appareil) et l'interface de communication numérique.
2.3.7.1 Sorties d'alarme
L'alarme 1 est un contact de fermeture unipolaire. Brancher les lignes de signal entrantes
sur la borne 16 (commune) et borne 17 (normalement ouverte).
L'alarme 2 se compose d'un jeu de contacts inverseurs. Brancher les lignes de signal
entrantes sur la borne 9 (commune), borne 8 (normalement ouverte) et la borne 7
(normalement fermée).
2.3.7.2 Sortie de retransmission
La sortie de retransmission est à fourniture de courant. Brancher la sortie positive sur la
borne 14 et la sortie négative sur la borne 13. Utiliser des fils de couleurs appropriées,
par ex. rouge (positif), noir (négatif).
2.3.7.3 Port de communications RS485 Modbus RTU
Un port de communication numérique se situe sur le côté droit de l'afficheur. Pour
utiliser ce port, un câble de référence "EA2-OL-MON-29739" est requis.
Les détails concernant la configuration des paramètres du port se trouvent en Section
3.3.9: Configuration des paramètres de communication numérique.
Les détails de la carte de registre Modbus se trouvent en Section 3.4: Communications
Modbus RTU sur protocole RS485.
Michell Instruments
Les signaux du niveau d'alarme peuvent être au
potentiel du réseau électrique, il est donc essentiel,
avant de brancher ces lignes de signal, d'effectuer des
vérifications pour s'assurer que ces entrées ne sont pas
sous tension et que leur manipulation est sans danger.

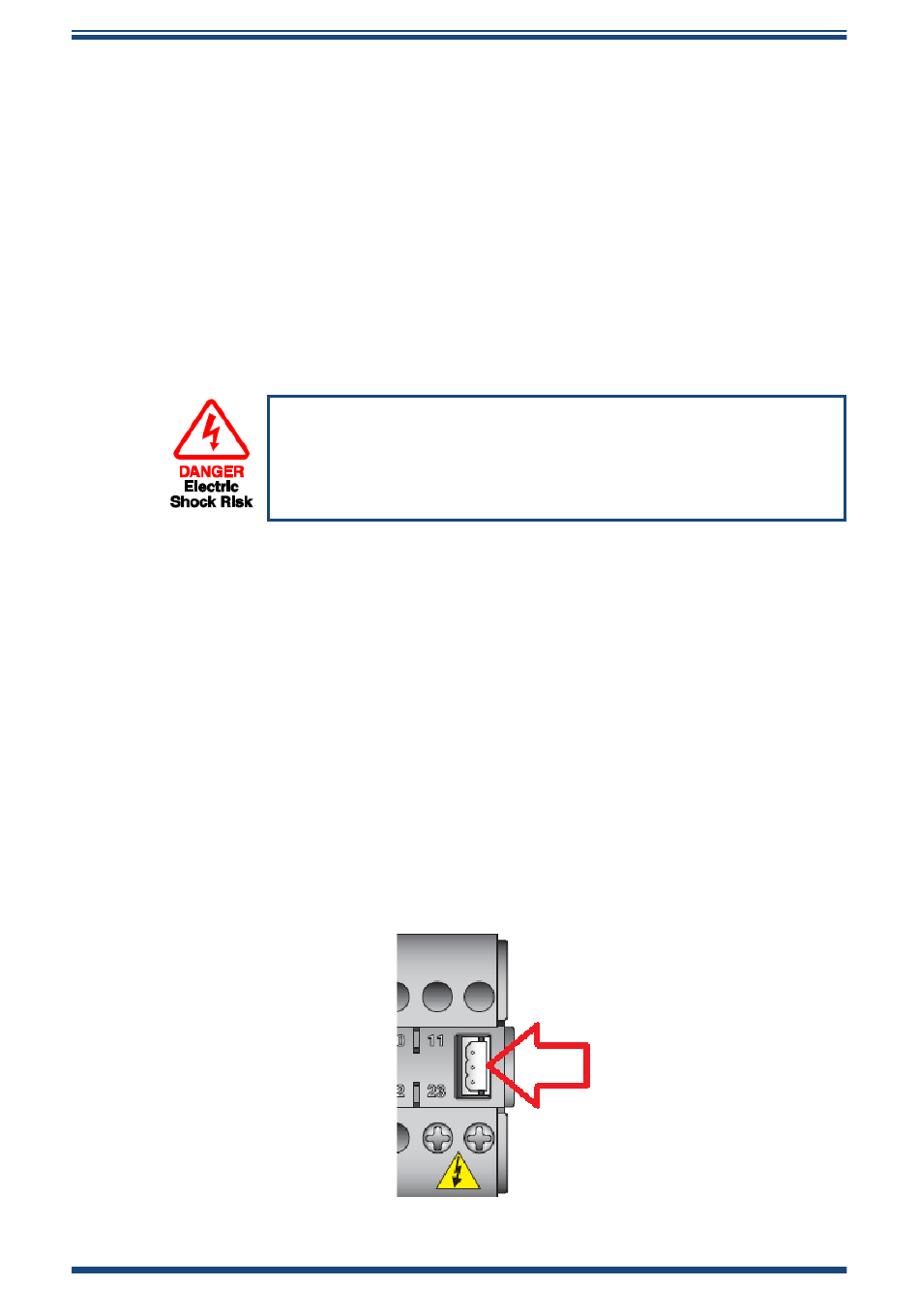

Port de communications numériques
Figure 12
INSTALLATION
13
