Vérification de fonctionnement
6.
Modifiez la connexion du câble FAST
EDGE de l'entrée de l'équipement de
compensation A vers l'entrée B.

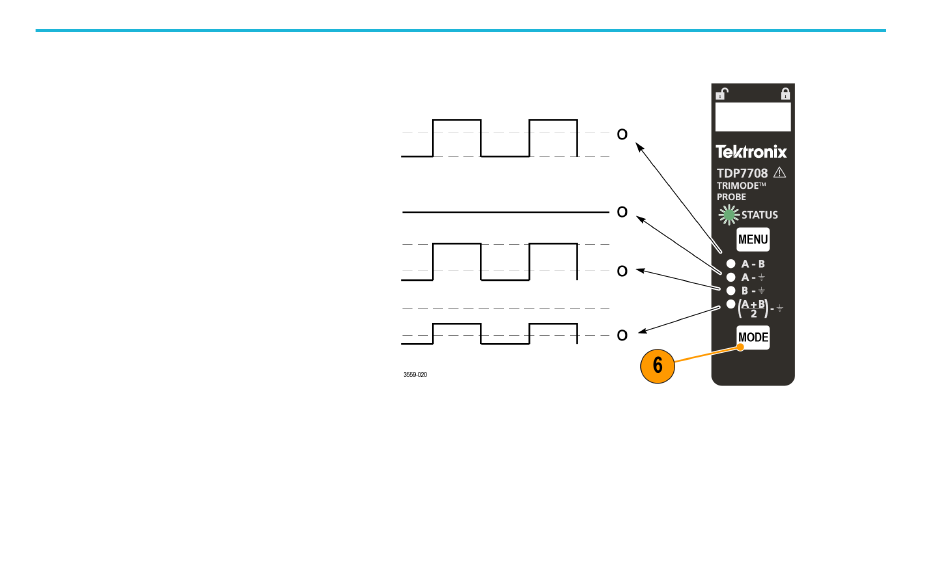

Contrôlez à nouveau les signaux. Les
mesures obtenues devraient être
différentes dans la mesure suivante :
•
A–B (la polarité du signal sera inversée du fait de l'inversion du signal B, alors que l'amplitude p-p devrait rester
identique)
•
A–GND (l'entrée A est connectée à la masse ; aucun signal n'est mesuré)
