Rubriques avancées
Ce chapitre est consacré à plusieurs rubriques avancées, notamment les suivantes :
•
Configuration de capteur
•
Configuration d'unité
•
Étalonnage
•
Menu Plot Setup (Configuration de tracé)
•
Mode Oscilloscope
•
StreamSmart sur les calculatrices HP
•
Raccourcis clavier
•
Détail mathématique derrière les fonctions de zoom et de panoramique
Ces rubriques avancées vous aideront à tirer le meilleur parti de la
solution HP MCL.
Configuration de capteur : identification
manuelle d'un capteur
L'application StreamSmart est conçue pour identifier automatiquement un capteur
®
Fourier
relié au boîtier StreamSmart 410. Dans certains cas, ce dernier peut
échouer dans l'identification d'un capteur ou l'identifier de manière incorrecte.
Dans ce cas, vous devez identifier manuellement le capteur via la boîte
de dialogue Sensor Setup (Configuration de capteur). Appuyez sur
sélectionnez l'option Sensor Setup (Configuration de capteur) sur le modèle
HP 39/40gs, comme illustré à la Figure 4- 1 ; sur le modèle HP 50g, appuyez
et sélectionnez l'option Sensor Setup (Configuration de capteur).
sur

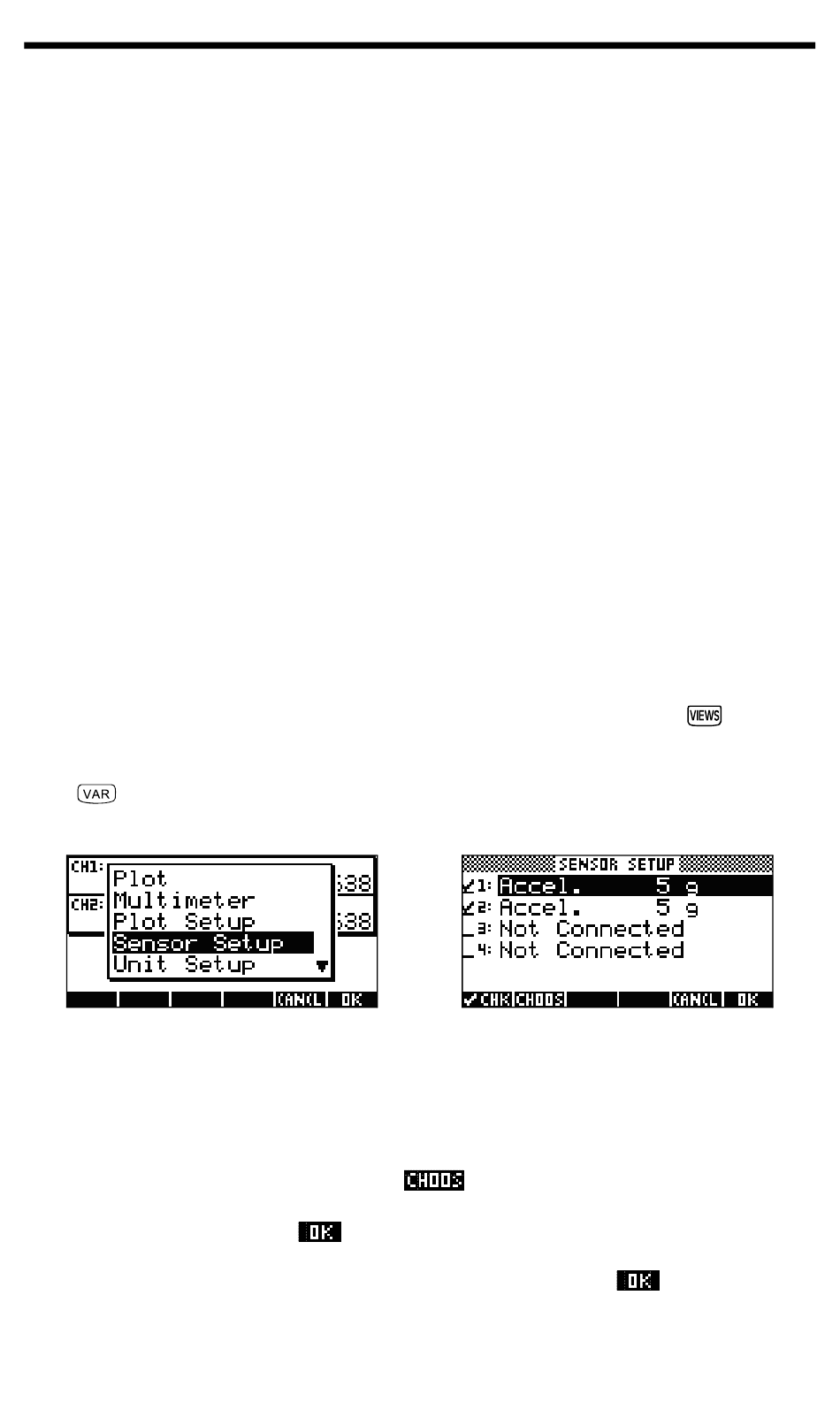

Figure 4- 1 Sensor Setup
(Configuration de capteur)
La Figure 4-2 illustre la boîte de dialogue Sensor Setup (Configuration de capteur)
avec des accéléromètres connectés aux Canaux 1 et 2. Supposons que le capteur
sur le Canal 1 ne soit pas un accéléromètre, mais un capteur de force. Avec le
Canal 1 en surbrillance, appuyez sur
de force approprié. Dans la Figure 4-3, l'option de capteur Force 80 N a été
sélectionnée. Appuyez sur
à la boîte de dialogue Sensor Setup. La Figure 4-4 illustre la boîte de dialogue
Sensor Setup avec les nouvelles modifications. Appuyez sur
les modifications et revenir à l'application StreamSmart. La Figure 4-5 illustre la
vue Numérique avec le nouveau capteur de force sur le Canal 1.
Figure 4-2 Boîte de dialogue Sensor Setup
et sélectionnez l'option du capteur
pour confirmer cette modification et revenir
